VisualHMI - 自定义时间段与文件名导出

HMI 系统中的记录类控件（如数据记录、操作记录和告警）支持灵活的数据导出功能，用户可精确指定导出数据的时间范围，包括起始时间与结束时间，确保仅导出所需时段内的有效记录。同时，系统允许自定义导出文件的名称，便于按项目、设备或日期进行分类管理。

使用范围：VisualHMI - HMI&M&DX系列 USB接口/定制固件

应用下载：VisualHMI - 自定义时间段与文件名导出)(点击下载)

1.相关参数说明

1.1.set_export_name(name)

记录类控件（如数据记录、操作记录和告警）指定文件名称导出

• name：文件名称，字符串是UTF8编码格式

[!warning|tip:注意] 导出文件类型是CSV文件，定义文件名时须手动添加 .csv 扩展名，否则导出的 CSV 文件可能无法被正确识别或打开。

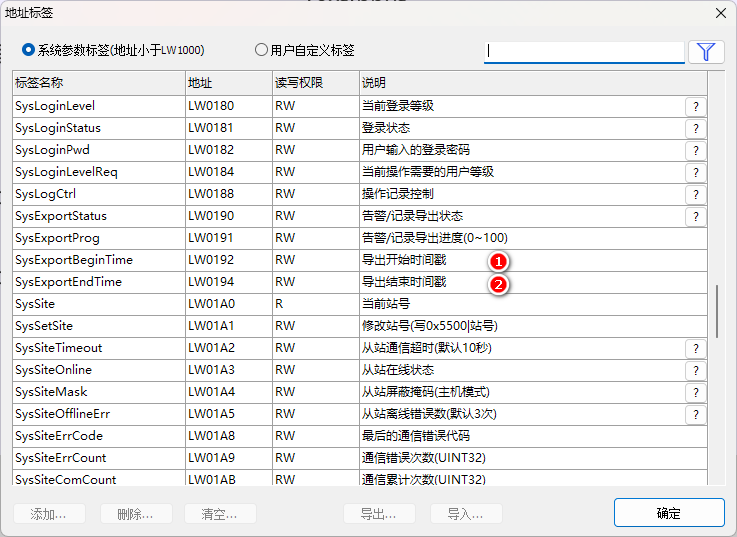

1.2.寄存器说明

导出文件的时间范围，可以通过对系统寄存器写入进行控制

1. 0x0192：导出开始时间戳
2. 0x0194：导出结束时间戳

[!warning|tip:注意] 导出时间段内如果没有记录，无文件导出

2.画面配置

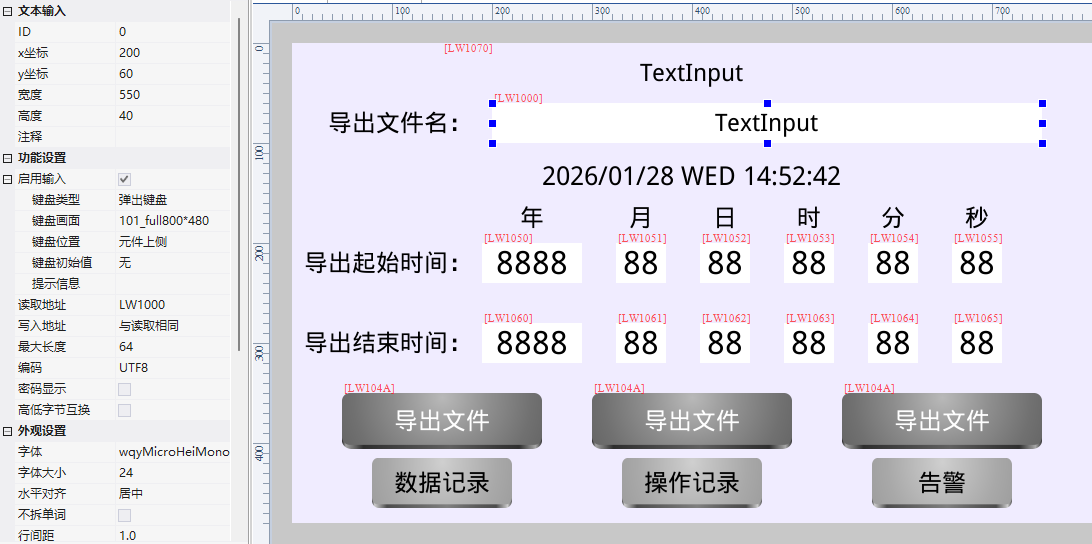

2.1.地址设置

涉及的功能有文件名命名、导出时间设置（起始时间、结束时间）、操作记录、数据记录、告警以及导出记录，所添加的控件地址和用途如下所示

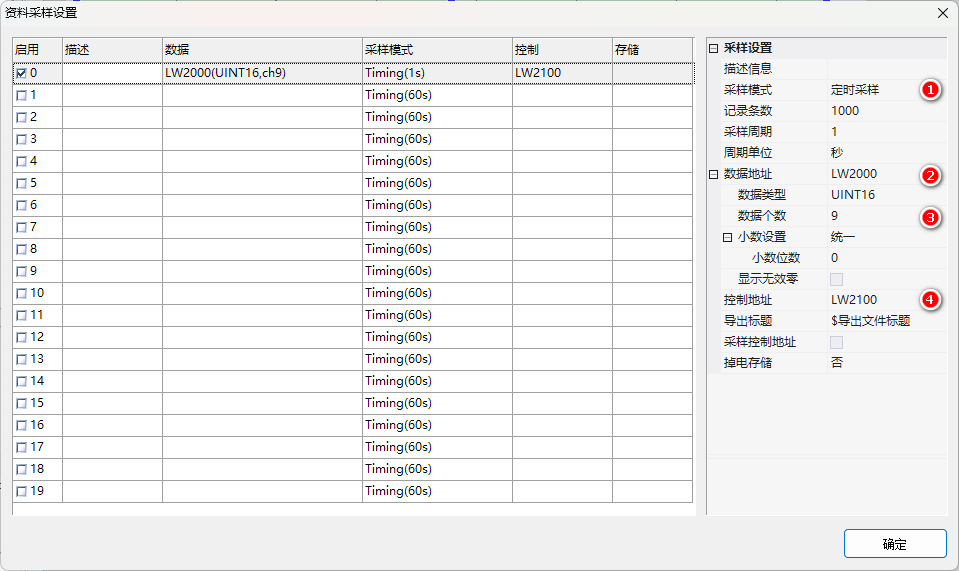

2.2.资料采样设置

1. 采样模式：定时采样
2. 采样数据地址：LW2000
3. 数据个数：9
4. 控制地址：LW2100

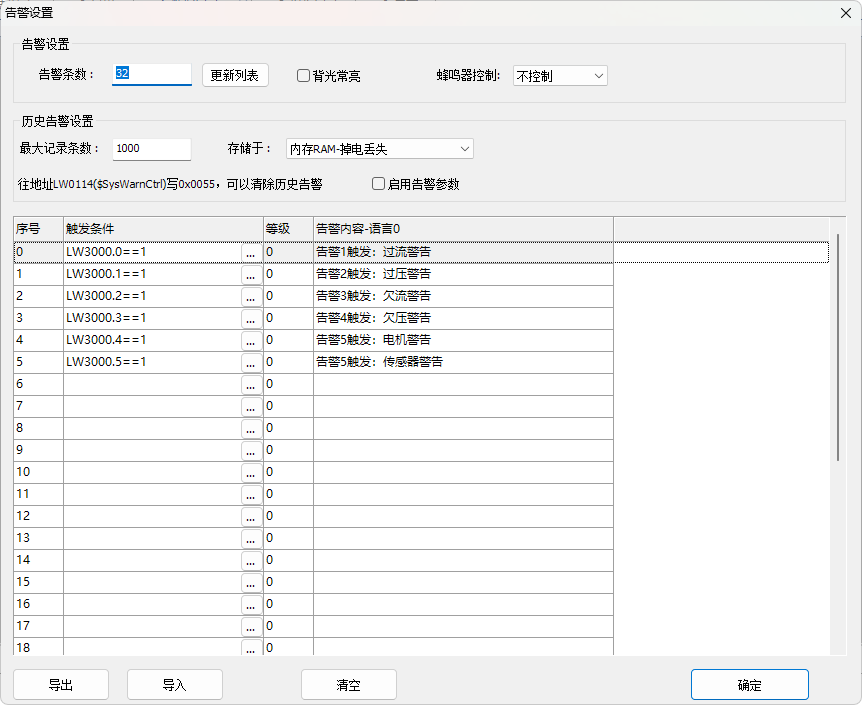

2.3.告警设置

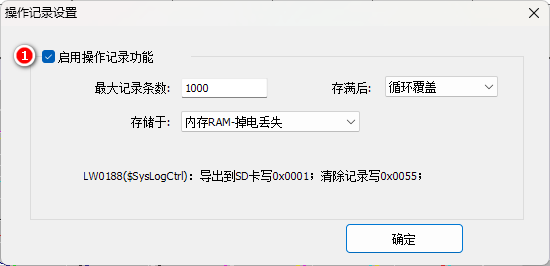

2.4.操作记录

3.Lua脚本

通过回调函数判断是否有SD卡，U盘插入，有则记录盘符，在触发导出记录时，计算导出时间是否合法，并将导出文件以自定义文件名导出：

VT_LW = 1    --变量地址
VT_RW = 2    --FLASH存储

sd_dir = ''
usb_dir = ''

--时间输入合法计算
function timestamp_calculation(year,mon,day,hour,min,sec)

    local days_in_month = {31, 28, 31, 30, 31, 30, 31, 31, 30, 31, 30, 31}
    if (year%4 == 0 and year%100 ~=0 and year%400 == 0) then  --闰年
        days_in_month[2] = 29
    end

    if day > days_in_month[mon] then  --输入时间格式错误
        return false,0
    else
        local timestamp = make_timestamp(year,mon,day,hour,min,sec)
        return true,timestamp
    end
end

function on_init()
    start_timer(0,1000,1,1)
end

function on_run(screen)
end

function on_update(slave,vtype,addr)

    if vtype == VT_LW then
        if addr == 0x104A then
            if sd_dir =='' and usb_dir == '' then
                set_string(VT_LW, 0x1070, '没有插上SD卡或U盘，文件无法导出！')
            else
                local key  = get_uint16(VT_LW, addr)    --导出操作对象
                local year = get_uint16(VT_LW, 0x1050)  --年
                local mon  = get_uint16(VT_LW, 0x1051)  --月
                local day  = get_uint16(VT_LW, 0x1052)  --日
                local hour = get_uint16(VT_LW, 0x1053)  --时
                local min  = get_uint16(VT_LW, 0x1054)  --分
                local sec  = get_uint16(VT_LW, 0x1055)  --秒
                local result,timestamp = timestamp_calculation(year,mon,day,hour,min,sec)
                local year2 = get_uint16(VT_LW, 0x1060)  --年
                local mon2  = get_uint16(VT_LW, 0x1061)  --月
                local day2  = get_uint16(VT_LW, 0x1062)  --日
                local hour2 = get_uint16(VT_LW, 0x1063)  --时
                local min2  = get_uint16(VT_LW, 0x1064)  --分
                local sec2  = get_uint16(VT_LW, 0x1065)  --秒
                local result2,timestamp2 = timestamp_calculation(year2,mon2,day2,hour2,min2,sec2)
                if result == false or result == false then
                    set_string(VT_LW, 0x1070, '输入格式非法！！！')
                else
                    if timestamp >= timestamp2 then
                        set_string(VT_LW, 0x1070, '起始时间大于结束时间！！！')
                    else
                        set_uint32(VT_LW, 0x0192, timestamp)
                        set_uint32(VT_LW, 0x0194, timestamp2)
                        local str = get_string(VT_LW, 0x1000)
                        local names = {'数据记录导出文件','操作记录导出文件','告警记录导出文件'}
                        set_export_name(((str == '') and names[key] or str)..'.csv')
                        if key == 1 then      --数据记录
                            set_uint16(VT_LW, 0x2100, 1)  --数据记录导出
                        elseif key == 2 then  --操作记录
                            set_uint16(VT_LW, 0x0188, 1)  --操作记录导出
                        elseif key == 3 then  --告警
                            set_uint16(VT_LW, 0x0114, 1)  --告警记录导出
                        end
                        set_string(VT_LW, 0x1070, '')
                    end
                end
            end
        end
    end
end

function on_systick()

    local datas = {}
    for i = 1, 9 do
        local Curve_value = math.random(0,255)
        datas[i] = Curve_value
    end
    set_array(VT_LW, 0x2000, datas)
end

function on_timer(timer_id)
    if timer_id == 0 then
        local year,mon,day,hour,min,sec,week = get_date_time()
        print('LUA -> Time: '..year..'/'..mon..'/'..day..'-'..hour..':'..min..':'..sec)
        set_array(VT_LW, 0x1050, {year,mon,day,hour,min,sec})
        set_array(VT_LW, 0x1060, {year,mon,day,hour,min,sec})
    end
end

function on_usb_inserted(driver)
    usb_dir = driver
end

function on_usb_removed()
    usb_dir = ''
end

function on_sd_inserted(dir)
    sd_dir = dir
end

function on_sd_removed()
    sd_dir = ''
end

4.运行

导出文件需要实体屏进行测试，设置导出起始、结束时间，导出文件名，点击按键导出文件将记录导出
