1. 概述

VisualHMI 系统原生集集成多种主流工业通信协议的驱动模块，包括 DCBUS、XGUS、Modbus（RTU/TCP，支持主/从模式）、三菱 FX2N、台达 DVP 以及西门子 PPI 等。用户在开发过程中，仅需在 工程配置 → 通讯协议 中选择对应协议类型并完成参数设置，无需编写底层通信代码。

尽管 VisualHMI 内置了对多种主流工业协议的原生支持，但实际工业场景中仍广泛存在私有通信协议，，或通过第二路（或多路）串口进行额外通信（适用于具备双串口或多串口硬件配置的屏幕型号），则可通过 LUA 脚本 对串口进行底层自由控制，实现自定义协议的收发逻辑，从而满足灵活多样的通信需求。

本例程演示了基于 系统回调机制 实现私有串口协议解析的开发方式。当屏幕通过指定串口通道（ch）接收到数据时，系统会自动触发 on_uart_recv(ch, packet) 回调函数，所传入的 packet 并不保证是一帧完整的协议数据，而可能是：

• 仅包含一帧数据的前几个字节（分包）；
• 包含多帧数据拼接在一起（粘包）；

所以，需要开发者在该回调函数内部实现自定义协议的解析逻辑（如帧头识别、长度校验、CRC 验证、数据提取等），即可完成对私有协议的处理。这种方式属于 无需轮询串口状态，事件驱动、被动触发 的通信模型。

适用范围：VisualHMI - HMI&M系列&Dx系列

下载链接：VisualHMI - 自定义协议-被动接收(点击下载)

2. API说明

2.1.uart_setup(ch,baudrate,databits,stopbit,parity)

通过 uart_setup(ch, baudrate, databits, stopbit, parity) 函数可对指定串口通道进行通信参数初始化。

📊 参数说明

注意事项

• 主串口：主串口（ch = 0）通常仅仅配置串口数据
• 副串口：未调用 uart_setup 的副串口默认处于关闭状态，无法收发数据。

✅ 在 on_init() 中完成所有副串口的初始化，确保系统启动后即可使用。

2.2.on_uart_recv(ch,packet)

串口数据被动接收回调函数。仅在以下条件下触发：

• 主串口（ch = 0）：需在工程配置中将通讯协议设置为 “自定义”，或在 Lua 脚本中调用set_free_protocol(1) 启用自由协议模式；
• 副串口（ch = 1, 2, ...）：需在脚本初始化阶段（如 on_init()）调用 uart_setup() 完成串口参数配置，系统才会将该通道交由用户脚本管理，并触发此回调。

⚠️ 若主串口已被系统内置协议（如 Modbus、XGUS、FX2N 等deng）占用，则主串口 on_uart_recv 不会被调用。

📊 参数说明

💡 关键注意事项

• 数据非帧对齐：packet 可能包含不完整帧（分包）、多帧拼接（粘包） 或任意长度的数据片段，用户必须自行实现缓冲与帧解析逻辑。
• 非中断驱动：该回调由底层的系统任务轮询触发，非硬件中断，应避免在回调中执行耗时操作。
• 副串口必须初始化：未调用 uart_setup(ch, ...) 的副串口不会自动启用，也不会触发回调。
• 主串口（ch = 0）：需在工程配置中将通讯协议设置为 “自定义”，或在 Lua 脚本中调用set_free_protocol(1) 启用自由协议模式；
• DCBUS 与 XGUS 协议对串口参数有固定要求：
  • 停止位：固定为 1 位
  • 校验位：固定为无校验（None）

2.3.uart_send(ch,packet)

向指定串口通道发送字节数组

2.4.set_free_protocol(en)

动态切换主串口（通道 0） 的协议模式，用于在系统内置协议与用户自定义协议之间灵活切换。

📊 参数说明

3. 协议举例

本例程通过控制 LED 灯的开关状态、亮度调节和设备名称修改，演示如何在 VisualHMI 中使用 LUA 脚本实现自定义串口协议通信。系统与外设（如单片机控制的智能灯模块）通过主串口或副串口进行双向交互。

3.1 协议帧格式

通信采用固定帧结构，如 下表 所示：

📌 说明：

• 长度字段 = 功能码(2) + 数据内容(n) + 帧尾(2) = n + 4
• 所有多字节字段（如功能码）均采用 大端（Big-Endian） 格式传输。

3.2 功能码定义

4. 应用

4.1.启用自定义协议

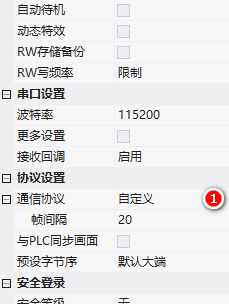

在 VisualHMI 工程开发环境中，，在工程配置中启用自由协议模式。具体操作路径如下：

工程配置 → 通讯协议 → 协议类型 → 选择“自定义”

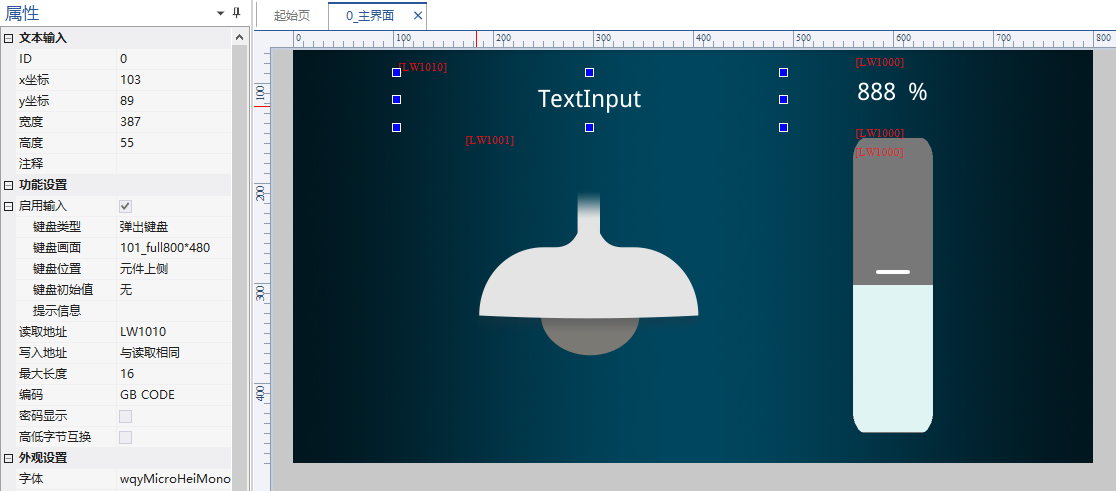

4.2.添加位状态指示灯控件

添加位状态指示灯控件：将该控件关联到LW1001寄存器。此寄存器用于控制灯的开关状态。即当寄存器值为0x00时表示灯关闭，值为0x01时表示灯开启

4.3.添加文本控件

添加文本控件：将文本控件关联到LW1010寄存器。这个寄存器用于修改灯的名称。输入与显示**：允许用户输入新的名称，并将其存储在LW1010寄存器中。同时，从该寄存器读取当前名称并在文本控件中显示。

4.4.添加数值、滑动、进度条控件

1. 添加数值控件：添加一个数值输入控件，并关联到LW1000寄存器。这个寄存器用于控制灯的亮度。
2. 添加滑动条控件：添加一个滑动条控件，并同样关联到LW1000寄存器。确保滑动条能够精确地控制亮度级别（例如，范围可以是从0x00到0xFF）。
3. 添加进度条控件：添加一个进度条控件，也关联到LW1000寄存器，以直观展示当前亮度水平。

5. 编辑Lua

5.1 串口接收

本实现采用有限状态机（FSM） 模型，按协议帧结构逐阶段解析数据，确保在粘包、分包或噪声干扰下仍能可靠识别完整帧。

5.1.1. 初始化状态：IDLE

目标：寻找有效帧头 0x5A。

1. 逐字节扫描输入数据；

2. 若遇到 0x5A，则：

   • 将其存入缓冲区 buff；
   • 切换状态为 LENGTH；
   • 重置索引计数器。

3. 其他字节直接丢弃（自动跳过乱码或残留数据）。

📌 此设计确保即使通信中途断开或收到异常数据，系统也能自动重新同步到下一帧。

5.1.2. 解析长度字段：LENGTH

目标：读取第2字节（即“长度字段 L”），确定整帧预期长度。

• 第1字节：帧头 0x5A
• 第2字节：L = 功能码(2B) + 数据(nB) + 帧尾(2B) = n + 4

• 整帧总长度 = 1（帧头） + 1（L） + L = L + 2

• 读取第2字节 → 得到 L；

• 校验 L,范围在4 ≤ L ≤ 250，防止非法值）；

  • 若非法 → 回退到 IDLE，丢弃当前帧；
  • 若合法 → 计算 total_len = L + 2，进入 DATA 状态。

⚠️ 注意：此处不再拼接多字节长度，因为协议定义长度字段为单字节。

5.1.3. 接收数据体：DATA

目标：持续接收后续字节，直到达到 total_len。

• 每收到一个字节，追加到 buff；

• 当 buff长度 == total_len时：

  • 校验帧尾：检查最后两个字节是否为 {0xFC, 0xFF}；

    • 若匹配 → 调用 __ProtocolParse(buff) 处理完整帧；
  • 若不匹配 → 视为无效帧，丢弃；

• 无论成功与否，立即重置状态为 IDLE，准备接收下一帧。

✅ 优势：避免因一帧错误导致后续所有数据错位。

5.1.4. 缓冲区与状态重置

• 每次完成一帧解析（或判定失败）后，清空缓冲区并回到 IDLE；
• 不依赖全局标记位（如原版的 head_tag），而是通过明确状态转移控制流程；

• 无内存泄漏风险（每次新帧都新建或重置 buff 表）。

  接收函数代码，如下所示：

-- 协议常量
_UART1_HEAD_ = 0x5A
_UART1_TAIL_HIGH_ = 0xFC
_UART1_TAIL_LOW_  = 0xFF

-- 功能码定义
g_func = {
    onoff = 0x0001,
    light = 0x0002,
    name  = 0x0003
}

-- 串口通信对象
uart1 = {
    cmd = {
        buff = {},
        index = 0,
        state = "IDLE",
        total_len = 0
    }
}

-- 协议解析
function __ProtocolParse(buff)

    local fcode = (buff[3] << 8) | buff[4]

    local switch = {
        [g_func.onoff] = function()
            local val = buff[5]
            set_uint16(VT_LW, 0x1001, val)
        end,

        [g_func.light] = function()
            local val = buff[5]
            set_uint16(VT_LW, 0x1000, val)
        end,

        [g_func.name] = function()
            local name = ''
            for i = 5, #buff - 2
            do
                name = name .. string.char(buff[i])
            end
            set_string(VT_LW, 0x1010, name)
        end
    }

    local handler = switch[fcode]
    if handler
    then
        handler()
    end
end

-- 串口接收处理
function uart1.ComRecv(ch, packet)
    for i = 1, #packet
    do
        local byte = packet[i]
        local cmd = uart1.cmd

        if cmd.state == "IDLE"
        then
            if byte == _UART1_HEAD_
            then
                cmd.buff = { byte }
                cmd.index = 1
                cmd.state = "LENGTH"
            end

        elseif cmd.state == "LENGTH"
        then
            table.insert(cmd.buff, byte)
            cmd.index = cmd.index + 1

            local L = byte
            if L < 4 or L > 250
            then
                cmd.state = "IDLE"
            else
                cmd.total_len = 1 + 1 + L
                if cmd.total_len <= 2
                then
                    cmd.state = "IDLE"
                else
                    cmd.state = "DATA"
                end
            end

        elseif cmd.state == "DATA"
        then
            table.insert(cmd.buff, byte)
            cmd.index = cmd.index + 1

            if cmd.index == cmd.total_len
            then

                local len = #cmd.buff

                if len >= 3
                   and cmd.buff[len - 1] == _UART1_TAIL_HIGH_
                   and cmd.buff[len]     == _UART1_TAIL_LOW_
                then
                    __ProtocolParse(cmd.buff)
                end
                cmd.state = "IDLE"
            end
        end
    end
end

5.2 串口发送

为提升代码复用性与可维护性，屏幕向设备发送指令时，应将协议帧构造逻辑封装为独立函数。本例中，通过 uart1.send(ch, fcode, data) 实现统一的报文打包与发送。

当用户在 HMI 界面上操作控件（如切换开关、拖动亮度滑块、修改名称），系统会触发 on_update(addr, vt, value) 回调。开发者可在该回调中判断寄存器地址，并调用封装好的串口发送函数，将控制命令下发至外设。

发送函数代码，如下所示：

--comm.lua
-- 发送协议帧（屏幕 → 设备，帧头 0xA9）
function uart1.dataSend(ch, fcode, data)
    local send_buff = {}

    send_buff[1] = 0xA9                    -- 帧头

    -- 长度字段暂留位置（1字节，在最后计算后填入）
    send_buff[2] = 0x00

    send_buff[3] = (fcode >> 8) & 0xFF     -- 功能码高字节
    send_buff[4] = fcode & 0xFF            -- 功能码低字节

    if fcode == 0x0001 or fcode == 0x0002
    then
        -- 开关/亮度：data 为数值，仅取低8位（1字节）
        send_buff[5] = data & 0xFF

    elseif fcode == 0x0003
    then
        -- 名称：data 为字符串，逐字节追加
        for i = 1, string.len(data)
        do
            send_buff[#send_buff + 1] = string.byte(data, i)
        end
    end

    -- 添加帧尾
    send_buff[#send_buff + 1] = 0xFC
    send_buff[#send_buff + 1] = 0xFF

    -- 计算长度：从功能码到帧尾的字节数 = 总长 - 2（帧头+长度）
    local datalen = #send_buff - 2
    send_buff[2] = datalen & 0xFF          -- 长度字段（1字节）

    uart_send(ch, send_buff)
end

--main.lua

function on_update(slave,vtype,addr)

    if _UART_UPDATA_ == 0 then return end

    if VT_LW == vtype
    then
        if addr == 0x1000
        then
            uart1.dataSend(0, g_func.light, get_uint16(vtype, addr))
        elseif addr == 0x1001
        then
            uart1.dataSend(0, g_func.onoff, get_uint16(vtype, addr))
        elseif addr == 0x1010
        then
             uart1.dataSend(0, g_func.name, get_string(vtype, addr))
        end
    end
end

📌 协议说明：

• 长度字段为 1字节，表示从功能码（第4字节）到帧尾（最后2字节）的总字节数

6. 运行预览

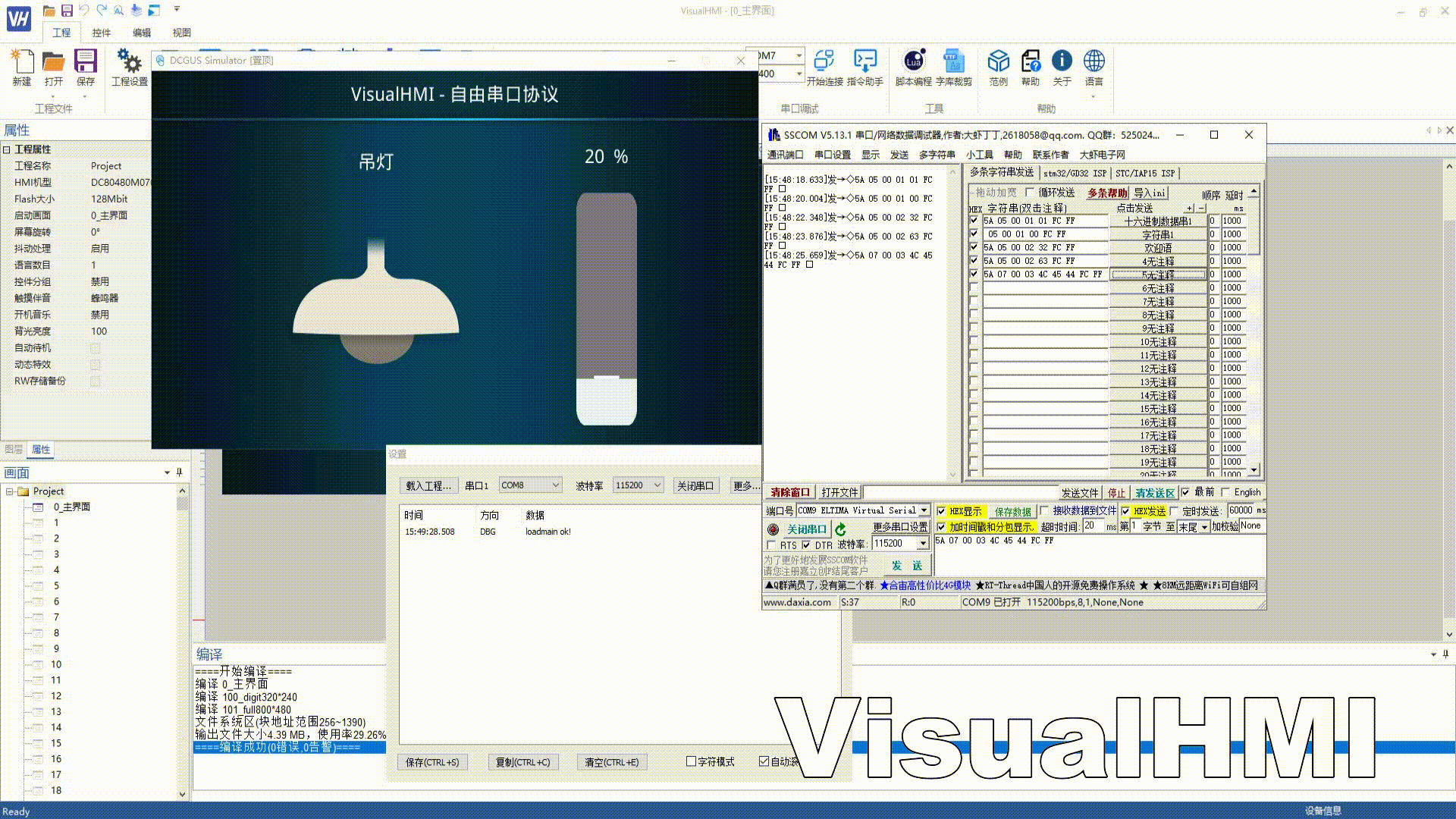

运行虚拟屏，模拟PLC/MCU发送指令控制屏幕，效果如下所示：

• 开关状态上报： 5A 05 00 01 01 FC FF（开） 5A 05 00 01 00 FC FF（关）
• 亮度值上报： 5A 05 00 02 32 FC FF（亮度 = 50） 5A 05 00 02 63 FC FF（亮度 = 99）
• 设备名称上报： 5A 07 00 03 4C 45 44 FC FF（名称 = "LED"）
