VisualHMI - 自由串口协议（主动）

1.概述

ViualHMI 系统原生集集成多种主流工业通信协议的驱动模块，包括 DCBUS、XGUS、Modbus（RTU，支持主/从模式）、三菱 FX2N、台达 DVP 以及西门子 PPI 等。用户在开发过程中，仅需在 工程配置 → 通讯协议 中选择对应协议类型并完成参数设置，无需编写底层通信代码。

然而，在实际工业应用中，仍普遍存在私有协议设备或需通过第二路（或多路）串口与额外外设通信的场景（适用于支持多串口的 HMI 硬件型号）。对此，VisualHMI 提供基于 Lua 脚本的自由串口控制能力，允许开发者直接操作串口收发缓冲区，实现完全自定义的协议解析与交互逻辑。

本例程以自定义协议为例，结合 Lua 的 协程 与 元表 机制，构建了一套非阻塞、流程可控、结构清晰的通信框架。该方案确保主程序的响应流畅，还能精确管理通信环节，充分释放 HMI 在异构系统集成中的灵活性与扩展性。如下所示：

💡特别注意：

主动读串口数据需要用到API: uart_recv()，需要在工程属性中：串口设置→接收回调→禁用（新版本软件有该参数选择）

适用范围：VisualHMI - HMI&M系列&Dx系列

例程下载链接：ViusalHMI - 自由串口协议(主动)(点击下载)

2.API说明

2.1.uart_send(ch,packet)

向指定串口通道发送字节数组

2.2.uart_rxsize(ch)

读取串口接收缓冲区数据字节数函数，uart_rxsize(ch) 是 HMI 系统提供的串口通信状态查询接口，用于实时获取指定串口通道接收缓冲区中待读取的数据字节数。该函数专为主动式串口协议解析（即脚本轮询读取），用来实现自定义协议功能

📊 参数说明

2.3.uart_recv(ch, size)

串口主动接收指定字节数函数，uart_recv(ch, size)是 HMI 系统提供的串口数据读取接口，用于从指定串口的接收缓冲区中主动读取指定数量的字节。该函数需配合 uart_rxsize 使用，构成“查询-读取”主动通信模型，适用于自定义协议解。

📊 参数说明

2.4.uart_rxclear(ch)

清空串口接收缓冲区函数，uart_rxclear(ch) 是 HMI 系统提供的串口接收缓冲区管理接口，用于立即清空指定串口通道（ch）的接收缓冲区中所有未读取的数据。该函数在自定义串口通信协议开发中至关重要，常用于通信初始化、错误恢复、协议同步等场景，避免残留数据干扰后续帧解析。

📊 参数说明

2.5.calc_crc16(data)

Modbus CRC-16 校验计算函数，calc_crc16(data) 是 HMI 系统内置的标准 Modbus CRC-16（CRC-16-MODBUS）校验算法实现，用于对指定数据块计算 16 位循环冗余校验码。该函数广泛应用于 Modbus RTU协议的帧完整性验证或组帧，确保串口通信中数据的可靠性。

📊 参数说明

3.协议举例

本例程以XGUS协议举例，将XGUS协议进行读写地址（大于0x1000）的内容映射到HMI的系统寄存器地址，演示如何在 VisualHMI 中使用 LUA 脚 本实现自定义串口协议通信。系统与外设通过主串口或副串口进行双向交互。

3.1.协议帧格式

XGUS协议格式如下所示：

📌 说明：

• 数据长度 = 地址(2 byte) + 数据内容(n byte) = n + 2
• 指令：0x82（写），0x83（读）

以向变量地址0x1000写入数值2为例，不启用CRC校验时，指令为：5A A5 05 82 1000 0002

4.应用

4.1.工程设置

使用主动读取，在工程设置中，要禁用接收回调

4.2. 画面设置

在画面设置数值空间，关联系统地址LW1000~LW100F，LW2000和LW3000，用于指令中的数据映射

5.LUA设置

5.1.初始化

在脚本初始化中，加载XGUS.lua文件，创建新的实例，参数设置：串口号（默认0）,帧头格式（默认0x5AA5）。是否开启CRC（默认关闭），是否开启写回调（默认关闭）

--main.lua

function on_init()
    dofile('XGUS.lua')
    xgus = XGUS:new(0,0x55AA,true,true)  --串口号，帧头格式，开启crc，开启写回调
end

--XGUS.lua

XGUS = {
    port = 1,       --端口号
    _runner = nil,
    head = 0x5AA5,  --帧头
    func = 0,       --命令
    addr = 0,       --地址
    count = 0,      --个数
    req = nil,      --请求数据
    crc = false,    --crc
    resp = false,   --写应答
}

function XGUS:new(port,head,crc,resp)
    local obj = {}
    setmetatable(obj,self)
    self.__index = self
    obj.port = port or 0
    obj.head = head or 0x5AA5
    obj.crc = crc or false
    obj.resp = resp or false

    obj.recvMsg = self.recv
    obj.sendMsg = self.send

    return obj
end

5.2.串口接收（主动）

在 on_run 回调中调用 XGUS:run()。XGUS:run() 内部使用协程实现非阻塞轮询，持续检查串口是否有新数据，并处理请求。

轮询主动读取串口是否有数据，如果数据达到符合：“帧头+指令+长度+地址”的指令长度，对获取到的指令进行解析，判断判断帧头格式是否合法，记录数据长度，读写指令，数据，XGUS:wait()等待读取，直至获取数据长度的指令数据。在开启CRC情况下对指令进行校验比对。指令正确则将指令传入数据请求处理

--main.lua

_EN_SET_DATA_ = false

function on_run(screen)
    _EN_SET_DATA_ = true
    xgus:run()
    _EN_SET_DATA_ = false
end

--XGUS.lua

--用户定时调用此接口
--使用协程可以打断或恢复任务，防止阻塞主线程
--方便执行耗时的任务流程
function XGUS:run()
    if self.runner==nil then
        self._runner = coroutine.create(function() self:_run() end)
    end
    coroutine.resume(self._runner)
end

--循环取消息执行，仅内部使用
function XGUS:_run()
    while(true) do
        if self:recvMsg() then
          self:processMsg()
        else
          coroutine.yield()
        end
    end
end

--主动读串口数据
function XGUS:recv()

    if uart_rxsize(self.port)<=0 then
        return false
    end

    if self:wait(function() return uart_rxsize(self.port)>=6 end)~=true then
        uart_rxclear(self.port)
        return false
    end

    local req = uart_recv(self.port,6)

    local cmd_head = (req[1]<<8) | req[2]   --帧头
    self.count = req[3]                     --指令长度
    self.func = req[4]                      --命令（读写命令）
    self.addr = (req[5]<<8) | req[6]        --地址

    if cmd_head ~= self.head or (self.func ~= 0x82 and self.func ~= 0x83) then return false end

    local totoalSize = 3+self.count
    local remainSize = totoalSize-6

    if self:wait(function() return uart_rxsize(self.port)>=remainSize end)
    then
        local req_remain = uart_recv(self.port,remainSize)
        local count = 6
        for k,v in ipairs(req_remain) do
            count = count+1
            req[count] = v
        end
    end
    self.req = req

    uart_rxclear(self.port)

    if self.crc == true then
        local crc_req = req[#req]<<8|req[#req-1]

        local str = {}
        for i = 4, #req-2 do str[i-3] = req[i] end

        local crc_check = calc_crc16(str)
        if crc_check ~= crc_req then
            return false
        end
    end

    return true
end

function XGUS:wait(when)
    local tickstart = get_tick_count()
    while when()~=true do
        local diff = get_tick_count()-tickstart
        if (diff<0) then diff = 0xFFFFFFFF-tickstart-diff+1 end
        if diff>self.timeout then
            return false
        end
        coroutine.yield()
    end

    return true
end

5.3.指令解析

对获取到的指令进行解析处理，解析指令读写格式，对应地址，数据，是否应答处理：

• 数据：
  • 小于0x1000：读、写指令传到回调函数on_cmd_resp_xgus()中，需要在回调函数内自行处理
  • 大于等于0x1000：写指令映射到系统寄存器（LW1000~LWFFFF）；读指令读取对应的LW寄存器地址值，组成指令应答
• 写应答：启用写应答，收到写指令会自动回发应答指令

--XGUS.lua

--指令判断执行(检查)
function XGUS:processMsg()

    local func = self.func
    local write_count = (self.count - ((self.crc == true) and 5 or 3) + ((self.count+1)%2))//2

    if func == XGUSFunction.write then  --写
        local datas = {}

        if self.addr >= 0x1000 then  --用户寄存器
            for i = 1, write_count do
                if self.req[5+i*2] == nil then self.req[5+i*2] = 0 end
                if self.req[6+i*2] == nil then self.req[6+i*2] = 0 end  --单字节补低八位
                datas[i] = self.req[5+i*2]<<8 | self.req[6+i*2] -- 解析写入数据
            end
            set_array(VT_LW, self.addr, datas)
        else    --系统寄存器
            for i = 1, write_count do
                datas[i] = self.req[6+i] -- 解析写入数据
            end
            on_cmd_resp_xgus(self.addr,write_count,func,datas)
        end

        if self.resp == true then  --写应答
            self:sendMsg({((self.head)>>8),(self.head&0xFF),0x03,0x82,0x4F,0x4B})
        end

    elseif func == XGUSFunction.read then  --读

        if self.addr >= 0x1000 then
            local datas = {((self.head)>>8),(self.head&0xFF),(4+self.req[7]*2),0x83,(self.addr>>8),(self.addr&0xFF),((self.req[7]*2)&0xFF)}
            for i = 1, self.req[7] do
                local num = get_uint16(VT_LW, self.addr+(i-1))
                datas[6+i*2] = (num >> 8) & 0xFF
                datas[7+i*2] = num & 0xFF
            end
            self:sendMsg(datas)
        else
            on_cmd_resp_xgus(self.addr,self.req[7],func,{})
        end
    end
end

--main.lua

function on_cmd_resp_xgus(addr,count,wr,data)

    --print('addr = '..(string.format('%04X',addr))..' , count = '..count..' , '..((wr == 0) and 'read' or 'write'))
    if wr == 0x82 then  --写
        print('write addr num : '..count)

    elseif wr == 0x83 then  --读
        print('read addr num : '..count)
    end
end

5.4.数据发送

提供对外客调函数接口XGUS:dataSend(addr,data)，作用是主动对外发写指令，数据可以是 'number' 类型或 'table' 类型

发送指令通过函数XGUS:send(resp)，计算CRC校验后发送

--XGUS.lua

--写数据
function XGUS:dataSend(addr,data)

    if type(data) ~= 'table' and type(data) ~= 'number' then
        print('set data type error!')
        return
    end

    if type(addr) ~= 'number' then
        print('set addr type error!')
        return
    end

    local send_buff = {}

    send_buff[1] = (self.head>>8) & 0xFF
    send_buff[2] = self.head & 0xFF
    send_buff[3] = 1+2+((type(data) == 'table') and #(data) or 2)  --指令+地址+数据+CRC(选用)
    send_buff[4] = 0x82
    send_buff[5] = (addr>>8) & 0xFF
    send_buff[6] = addr & 0xFF
    if type(data) == 'number' then
        send_buff[7] = (data>>8) & 0xFF
        send_buff[8] = data & 0xFF
    else
        for i = 1, #data do
            send_buff[5+(i*2)] = (data[i]>>8) & 0xFF
            send_buff[6+(i*2)] = data[i] & 0xFF
        end
    end

    self:sendMsg(send_buff)

end

function XGUS:send(resp)

    if self.crc == true then
        local crc_buff = {}
        resp[3] = resp[3] + 2 -- crc+2字节
        for i = 4, #resp do crc_buff[i - 3] = resp[i] end
        local crc_check = calc_crc16(crc_buff)

        resp[#resp + 1] = (crc_check >> 0) & 0xFF
        resp[#resp + 1] = (crc_check >> 8) & 0xFF
    end

    uart_send(self.port,resp)
end

6. 运行预览

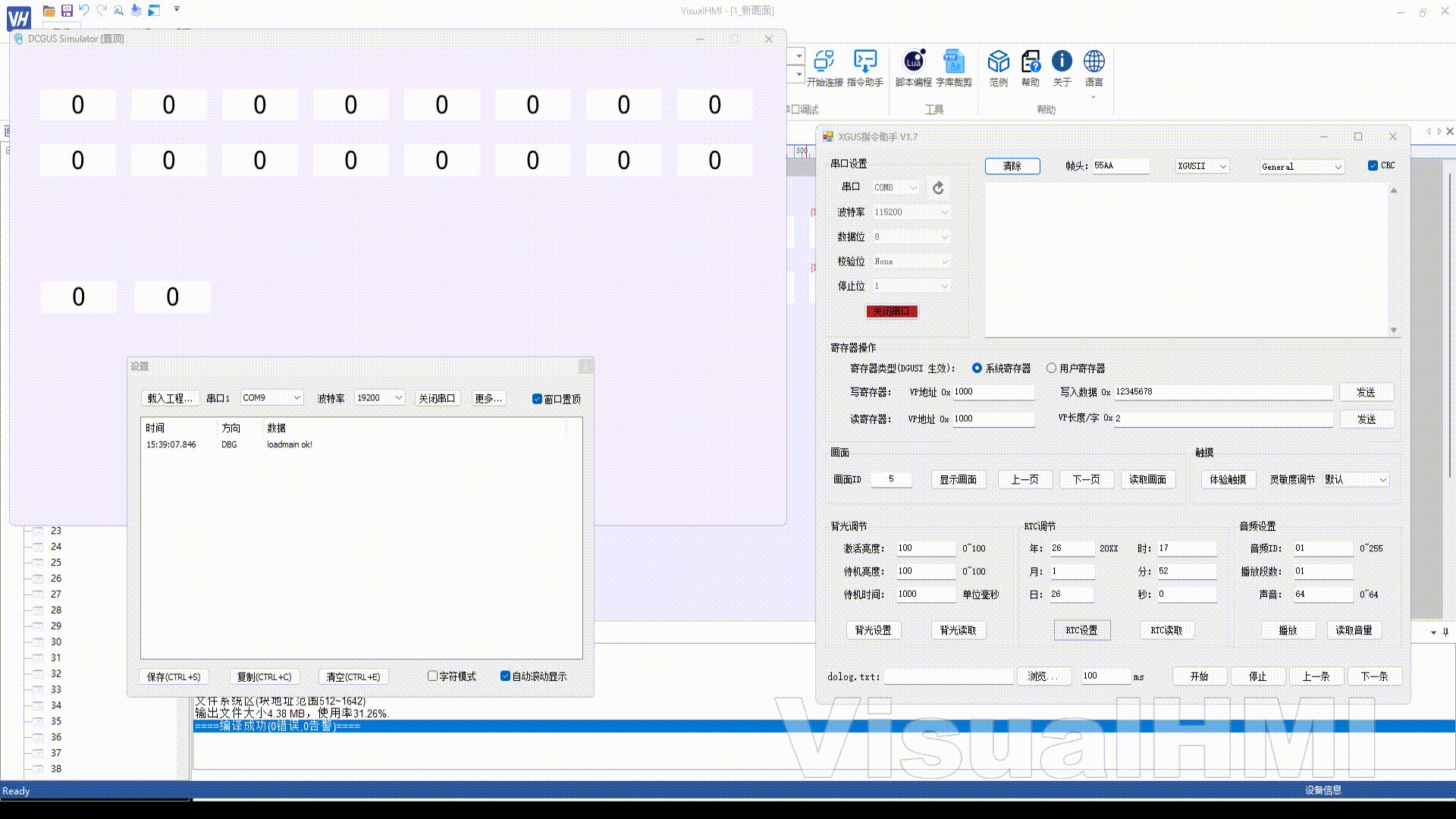

运行虚拟屏，与串口工具进行通讯测试，对地址0x1000进行读写测试，如下图所示：
