VisualHMI - 动态按钮

什是动态按钮控件？

动态按钮是一种具备视觉切换反馈的交互控件，常用于模拟物理开关或状态切换操作（如启停、使能/禁用）。其核心特征为：

• 点击触发状态翻转（ON ↔ OFF）；
• 伴随平滑滑动动画，默认支持 从左向右 或 从右向左 的位移动画效果，直观反映当前状态；
• 动画方向与状态逻辑可配置，提升操作确认感与界面友好性。

该控件广泛应用于设备控制、模式选择等场景，兼顾功能性与用户体验，有效降低误触风险并增强状态感知。

适用范围：VisualHMI - HMI&M系列&Dx系列

例程下载链接：VisualHMI - 动态按钮(点击下载)

1.属性介绍

本章节重点介绍动态按钮的属性

1.1.功能设置

动态按钮控件的功能设置，属性如下所示

1. 读写地址
2. 圆圈：设置圆圈的颜色；
3. 未选时：关闭状态的颜色
4. 选中时：打开状态的颜色
5. 禁止时：当权限不足，且为禁止触控时显示的颜色

2.应用案例

2.1.工程配置

画面中添加动态按钮控件，属性配置如下所示：

控件的配置如下所示：

1. 读写地址：LW1000；

2. 圆圈：颜色(255;255;255)

3. 未选时：颜色(150; 150; 150)

4. 选中时：颜色(32; 150; 240)

5. 禁止时：颜色(255; 0; 0)

6. 权限控制：不满足 LW1001 = 0 时，禁止触控

2.2.运行预览

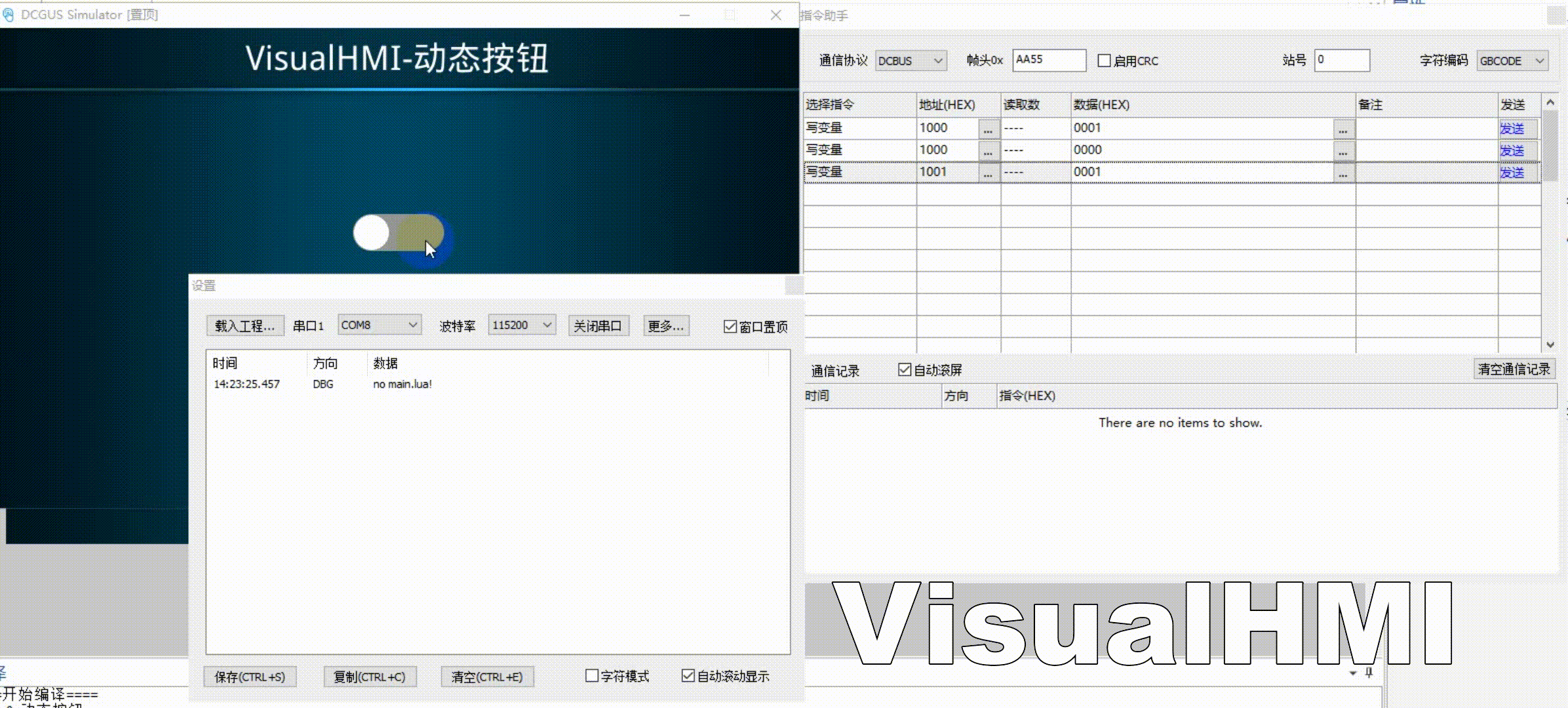

运行虚拟屏，点击功能按钮，0->1 按钮重左往右动态变化，显示蓝色。同理，指令设置按钮状态，也支持动态效果。若功能按钮没有权限，禁止触控，按钮颜色为红色，指令设置按钮状态，仍然有动态效果。
