VisualHMI - USB HID扫码枪(定制)

该 HMI 设备配备 USB Host 接口，并通过定制固件实现对 USB HID（Human Interface Device）类条码扫描器的支持。当扫描器以标准 USB HID 键盘协议上报按键事件时，HMI 的 USB Host 驱动层捕获原始 HID 报文中的 Usage ID（即键盘扫描码），并将其传递至Lua应用层回调函数 on_key(key)。

在 HMI（人机界面）屏幕上集成 USB HID 条码扫描器支持，具有显著用户体验优势，尤其适用于工业自动化、仓储物流、生产管理等场景。

使用范围：VisualHMI - HMI&M&DX系列 USB接口/定制固件

应用下载：VisualHMI - USB HID扫码枪(定制)(点击下载)

1.API说明

1.1.on_key(key)

接收USB HID 事件回调函数

参数 key 为一个 16 位无符号整数，其编码格式定义如下：

低 8 位（bit 7–0）：表示 USB HID 键盘的 Usage ID（扫描码）；
高 8 位（bit 15–8）：表示 Shift 修饰键状态，非零值（通常为 0x01）表示 Shift 被按下，用于区分大小写或符号变体；
条码结束标志：当低 8 位等于 0x28（对应 HID Usage ID 为Keyboard Return (Enter)）时，表示条码输入结束，应用应在此时提交完整字符串并清空缓冲区。

2.应用

2.1.工程配置

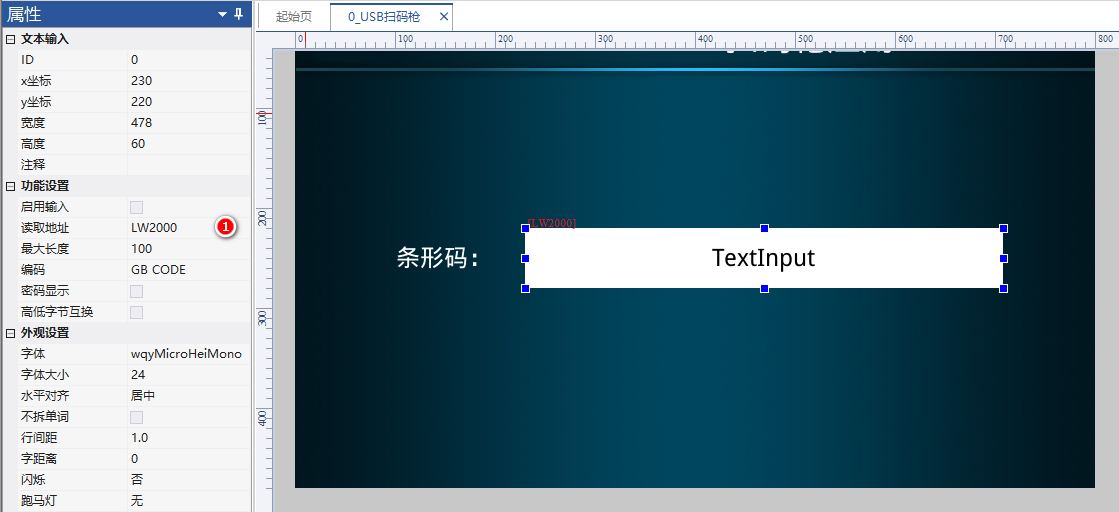

在 HMI 工程中，演示 USB HID 条码扫描枪功能，配置一个文本显示控件，其关联地址为 LW2000，用于实时呈现扫码枪所采集的条码内容。

2.2.编辑Lua

该脚本实现了 HMI 系统对 USB HID 条码扫描枪的解析与条码内容捕获功能。通过监听底层 on_key(key) 回调，将扫码枪以键盘模拟方式输入的原始 HID 扫描码转换为可读 ASCII 字符串，并在检测到回车（Enter）结束符后，将完整条码写入 HMI 的指定寄存器地址（LW2000），供画面控件显示或业务逻辑使用。

_barCode = ''


usbScanGun = {

    [0x04]  = {'a', 'A'},  --abcdefghijklmnopqrstuvwxyz ABCDEFGHIJKLMNOPQRSTUVWXYZ
    [0x05]  = {'b', 'B'},
    [0x06]  = {'c', 'C'},
    [0x07]  = {'d', 'D'},
    [0x08]  = {'e', 'E'},
    [0x09]  = {'f', 'F'},
    [0x0A]  = {'g', 'G'},
    [0x0B]  = {'h', 'H'},
    [0x0C]  = {'i', 'I'},
    [0x0D]  = {'j', 'J'},
    [0x0E]  = {'k', 'K'},
    [0x0F]  = {'l', 'L'},
    [0x10]  = {'m', 'M'},
    [0x11]  = {'n', 'N'},
    [0x12]  = {'o', 'O'},
    [0x13]  = {'p', 'P'},
    [0x14]  = {'q', 'Q'},
    [0x15]  = {'r', 'R'},
    [0x16]  = {'s', 'S'},
    [0x17]  = {'t', 'T'},
    [0x18]  = {'u', 'U'},
    [0x19]  = {'v', 'V'},
    [0x1A]  = {'w', 'W'},
    [0x1B]  = {'x', 'X'},
    [0x1C]  = {'y', 'Y'},
    [0x1D]  = {'z', 'Z'},

    [0x1E]  = {'1', '!'}, --1234567890 !@#$%^&*()
    [0x1F]  = {'2', '@'},
    [0x20]  = {'3', '#'},
    [0x21]  = {'4', '$'},
    [0x22]  = {'5', '%'},
    [0x23]  = {'6', '^'},
    [0x24]  = {'7', '&'},
    [0x25]  = {'8', '*'},
    [0x26]  = {'9', '('},
    [0x27]  = {'0', ')'},

    [0x2C]  = {' ', ' '}, -- -=[]\;'`,./ _+{}|:"~<>?
    [0x2D]  = {'-', '_'},
    [0x2E]  = {'=', '+'},
    [0x2F]  = {'[', '{'},
    [0x30]  = {']', '}'},
    [0x31]  = {'\\', '|'},
    [0x33]  = {';', ":"},
    [0x34]  = {'\'', '"'},
    [0x35]  = {'`', '~'},
    [0x36]  = {',', '<'},
    [0x37]  = {'.', '>'},
    [0x38]  = {'/', '?'},

}


function on_key(key)

    local mode = (key >> 8)&0xFF

    key = key & 0xFF
    if key ~= 0x28
    then
        if mode == 0
        then
            if usbScanGun[key][1] ~= nil
            then
                _barCode = _barCode..usbScanGun[key][1]
            end
        else
            if usbScanGun[key][2] ~= nil
            then
                _barCode = _barCode..usbScanGun[key][2]
            end
        end
    else
        set_string(VT_LW, 0x2000, _barCode)
        print('_barCode = '.._barCode)
        _barCode = ''
    end
end

3.扩展

本例程仅为 USB HID 条码扫描功能的基础演示，旨在实现扫码内容的实时显示。在实际应用场景中，为提升安全性与用户体验，建议结合具体业务需求引入以下工程化增强措施：

3.1.超时重置机制

当连续输入间隔超过预设阈值（如 3 秒）时，自动清空条码缓存，防止因扫描中断导致的残余数据污染后续识别结果。如扫码过程中断（如遮挡、设备移开），导致 _barCode 缓冲区残留不完整数据，影响下一次识别。

📌解决方案

使用 HMI 的 周期性定时器（如 100ms 宏） 监控最后输入时间，超时自动清空。

local _barCode = ''

-- 在 on_key 中更新时间戳
function on_key(key)
    -- ... 原有逻辑 ...
    if  key & 0xFF ~= 0x28 then start_timer(0, 3000, 1, 1) end
    if  key & 0xFF == 0x28 then stop_timer(0) end
end


function on_timer(timer_id)
    if timer_id == 0 then _barCode = '' end
end

3.2.退格编辑支持

少数高端扫码枪支持“人工修正”模式（如扫描后按 ← 删除错误字符），扩展 HID 按键事件处理逻辑，识别标准 Backspace 扫描码（Usage ID 0x2A），实现字符级回退操作，以兼容支持人工修正的智能扫码设备。

📌解决方案 扩展 on_key，识别 Backspace Usage ID（0x2A）并回退字符串。

function on_key(key)

    local mode = (key >> 8)&0xFF
    key = key & 0xFF

    if key ~= 0x28
    then
        if mode == 0
        then
            if usbScanGun[key][1] ~= nil
            then
                _barCode = _barCode..usbScanGun[key][1]
            end
        else
            if usbScanGun[key][2] ~= nil
            then
                _barCode = _barCode..usbScanGun[key][2]
            end
        end

    elseif usage_id == 0x2A then            -- Backspace (0x2A = Keyboard Delete/Backspace)
        if #_barCode > 0 then
            _barCode = _barCode:sub(1, -2)  -- 删除最后一个字符
        end
    else
        set_string(VT_LW, 0x2000, _barCode)
        print('_barCode = '.._barCode)
        _barCode = ''.
    end
end

3.3.输入长度边界校验

对累积条码字符串实施最大长度限制（如 ≤100 字符），避免因超长条码引发内存溢出或 HMI 寄存器越界写入，确保系统资源安全与数据完整性。

📌解决方案

在拼接前检查长度，限制最大字符数（如 100）。

if mode == 0
then
    if usbScanGun[key][1] ~= nil and string.len(_barCode) < 100
    then
         _barCode = _barCode..usbScanGun[key][1]
    end
else
    if usbScanGun[key][2] ~= nil and string.len(_barCode) < 100
    then
        _barCode = _barCode..usbScanGun[key][2]
    end
end
