VisualHMI - 屏幕旋转(定制)

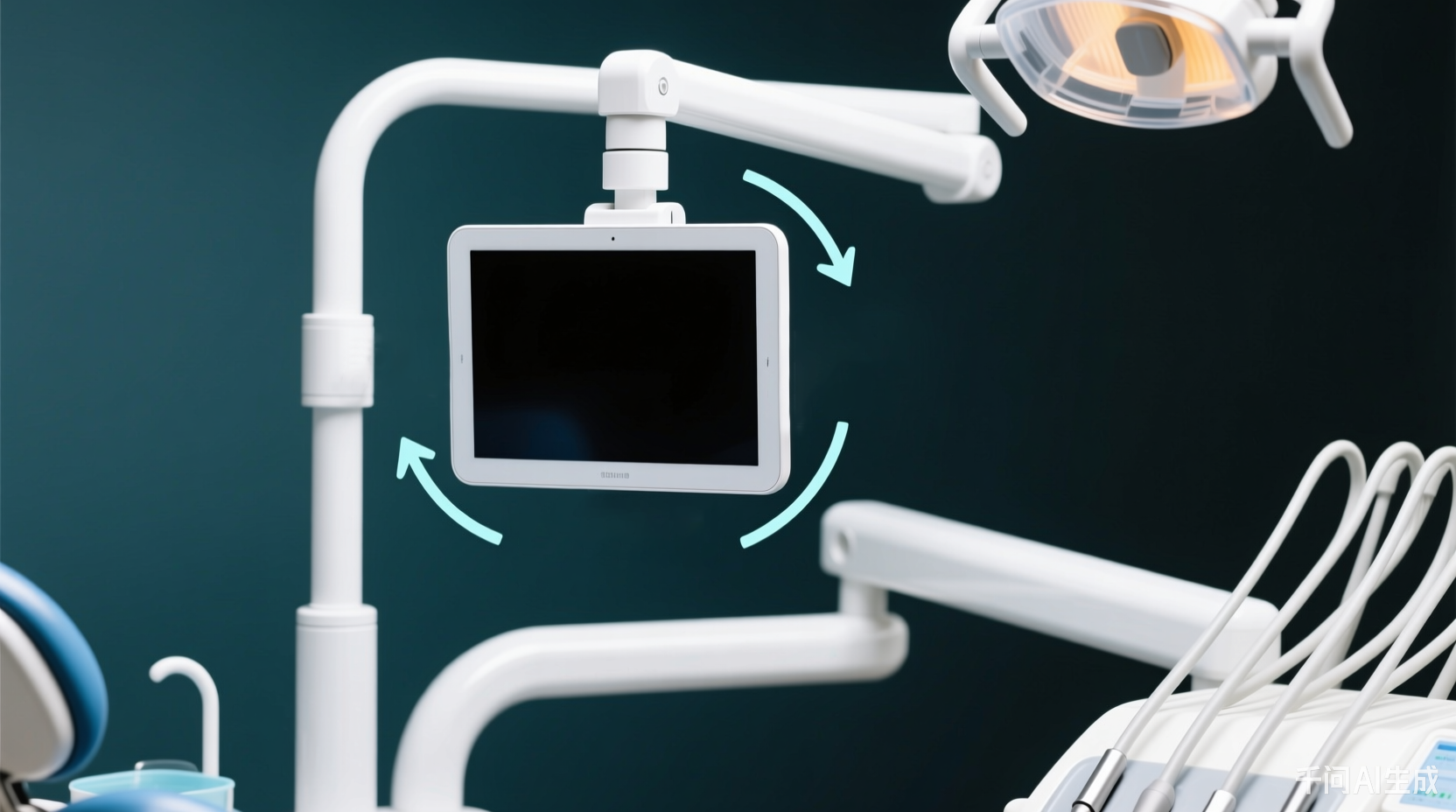

在产品设计中，HMI 屏幕可能面临两类典型应用情形：

移动操作场景：HMI 被用作“手持器”或“平板”，用户在操作过程中会根据握持习惯或任务需求动态调整屏幕朝向；
固定安装场景：HMI 被以特定角度（如横装、竖装、倒置等）永久安装于设备或机柜上，安装方向由现场空间或人机工效决定。

为满足上述两种情况，HMI支持在运行过程中将整个 UI 界面统一旋转至 0°、90°、180° 或 270° 方向显示（如 HMI10600KM070_D011_4T对应横屏 1024×600 或竖屏 600×1024）。用户仅需开发并维护一套Lua程序，即可适配所有使用姿态与安装方式，显著提升开发效率与部署灵活性。横屏（0°/180°）与竖屏（90°/270°）所使用的 Lua 脚本逻辑完全一致，无需针对不同方向编写或修改脚本代码。两者的差异仅体现在编译生成的bin文件中：

image.bin：包含经旋转处理后的图片资源（如背景图、图标)等；
project.bin：包含画面/控件的位置、属性。

因此，开发者只需维护一套脚本逻辑，系统在加载对应方向的 imageXXX.bin 与 projectXXX.bin 时，即可自动呈现正确的界面布局与交互行为，确保功能一致性与开发效率。

使用范围：VisualHMI - DX系列

应用下载：VisualHMI - 屏幕旋转(0°/90°/180°/270° )(点击下载)

1.应用

本章节以型号 800400DH070（物理分辨率 800×480）为例，演示如何为 HMI 设备准备支持 0°、90°、180°、270° 四种显示方向的运行文件。通过分别编译横屏与竖屏工程并按规范命名输出文件，最终实现设备在运行时根据需要加载对应方向的界面。

1.1.创建工程

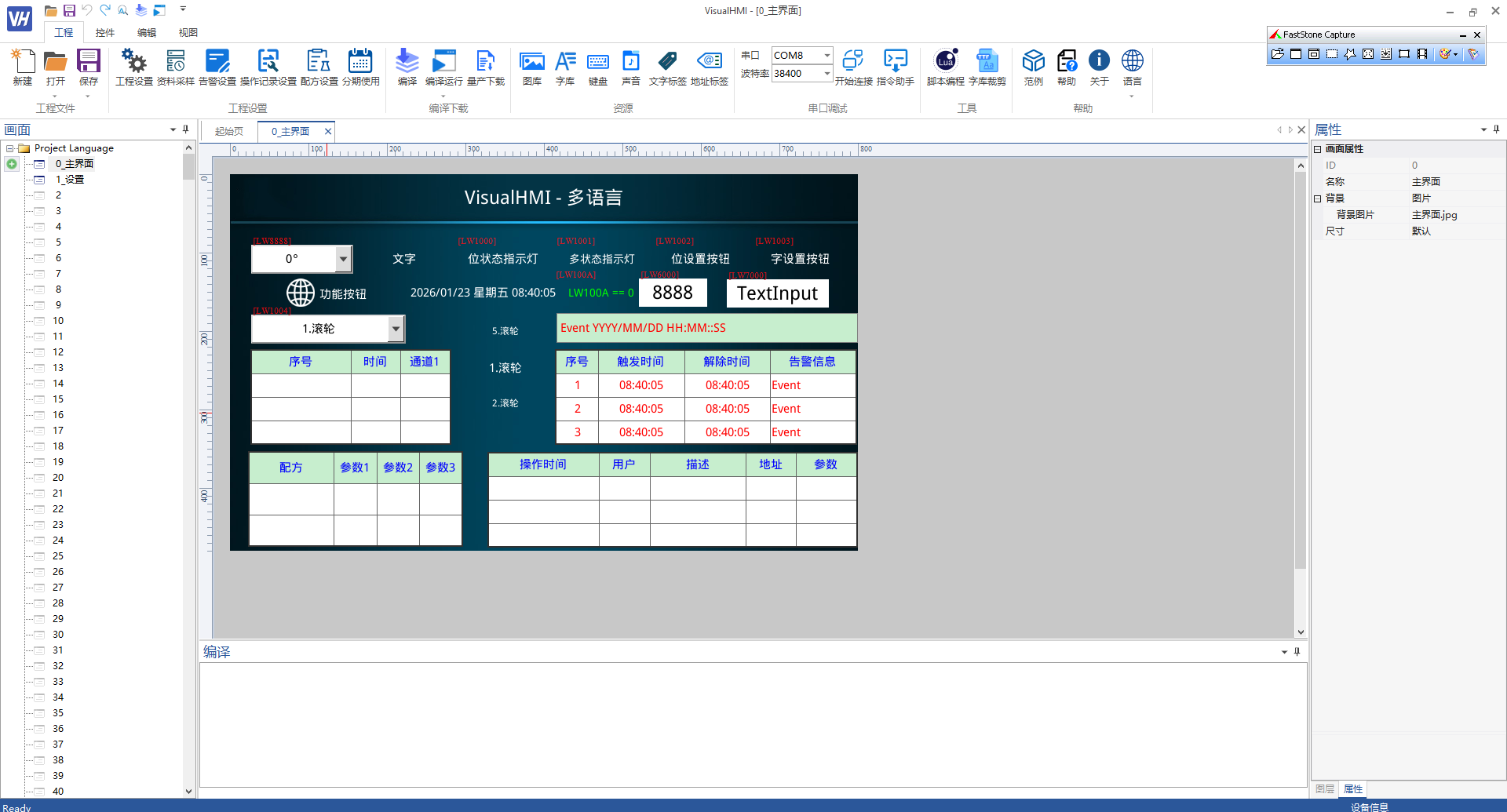

1.1.1.创建横屏

横屏工程A（用于 0° 和 180°）

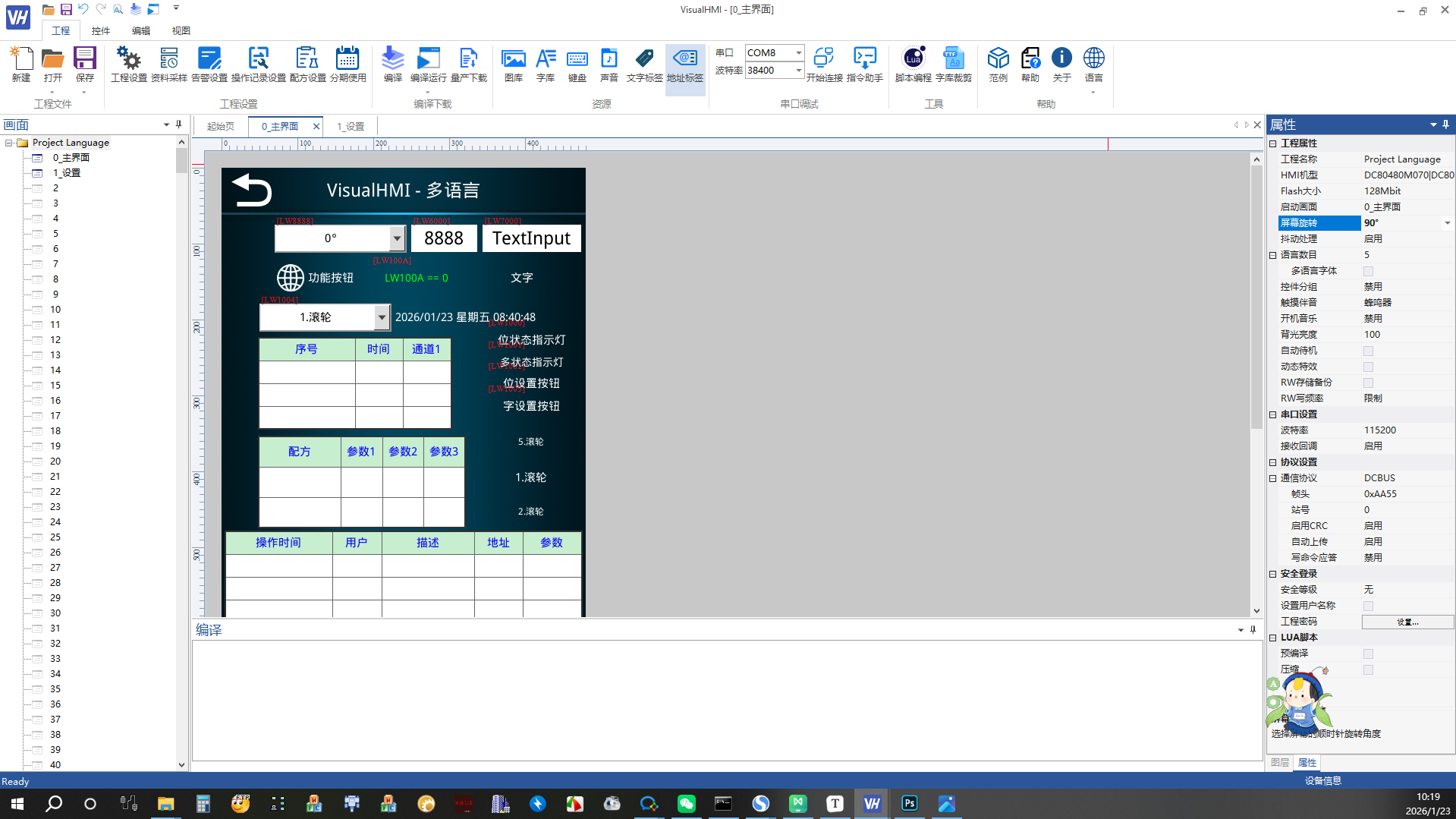

1.1.2.竖屏工程

创建竖屏工程B（用于 90° 和 270°）

1.2.编辑Lua

set_lcd_rotate(angle)：设置旋转角度

angle:0~3。0-0°，1-90°，2-180°，3-90°

function on_init()
    local angle = get_uint16(VT_RW, 0x0001) --从Flash旋转方向
    angle = (angle < 0 or angle > 3) and 0 or angle
    set_lcd_rotate(angle)
    set_uint16(VT_LW, 0x8888, angle)
end

function on_update(slave,vtype,addr)
    if vtype == VT_LW
    then
        if addr == 0x8888
        then
            local val = get_uint16(VT_LW, 0x8888)
            set_uint16(VT_RW, 0x0001, val) --将旋转的角度标记存储
            set_lcd_rotate(val)
        end
    end
end

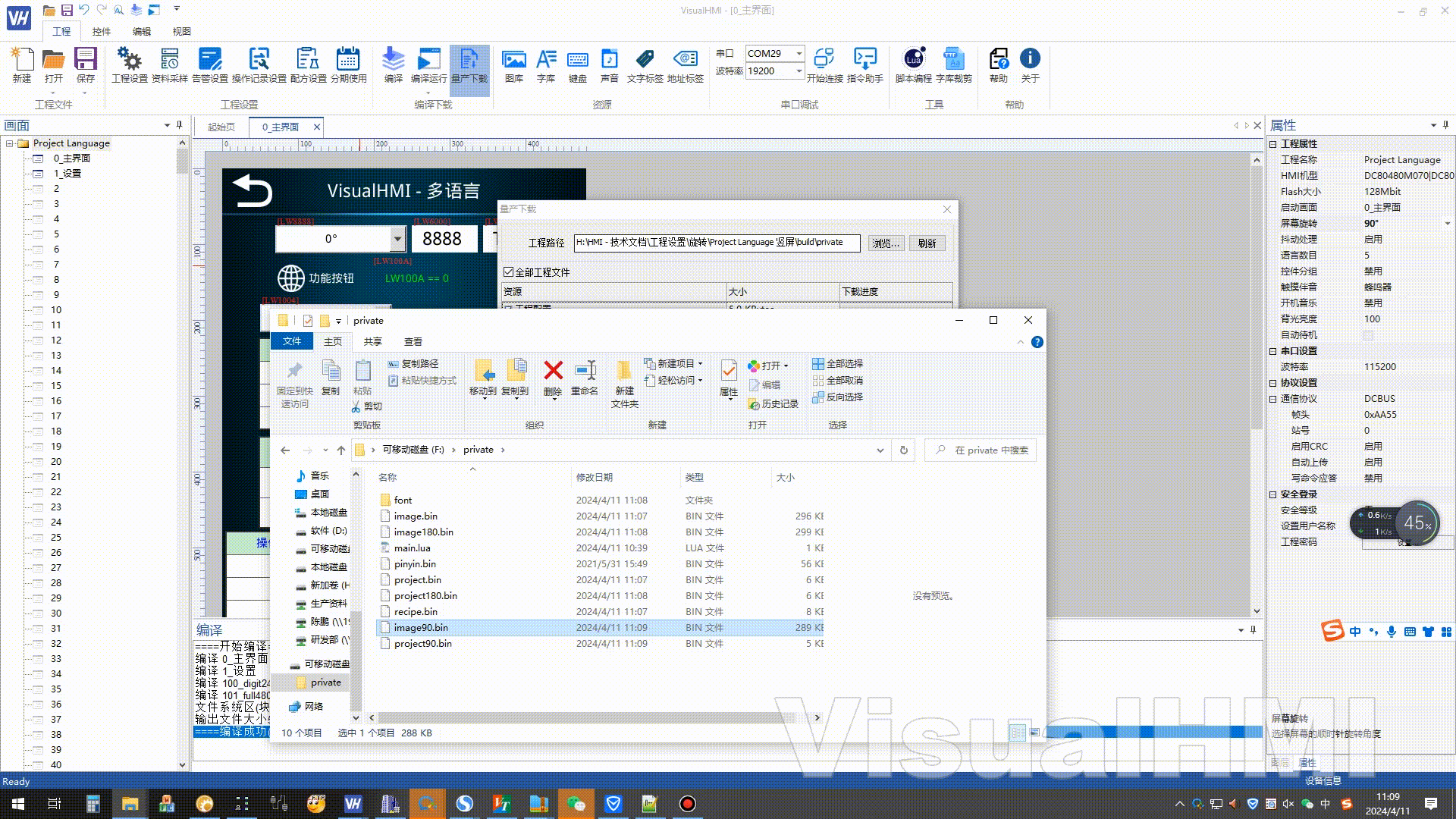

1.3.生成下载包

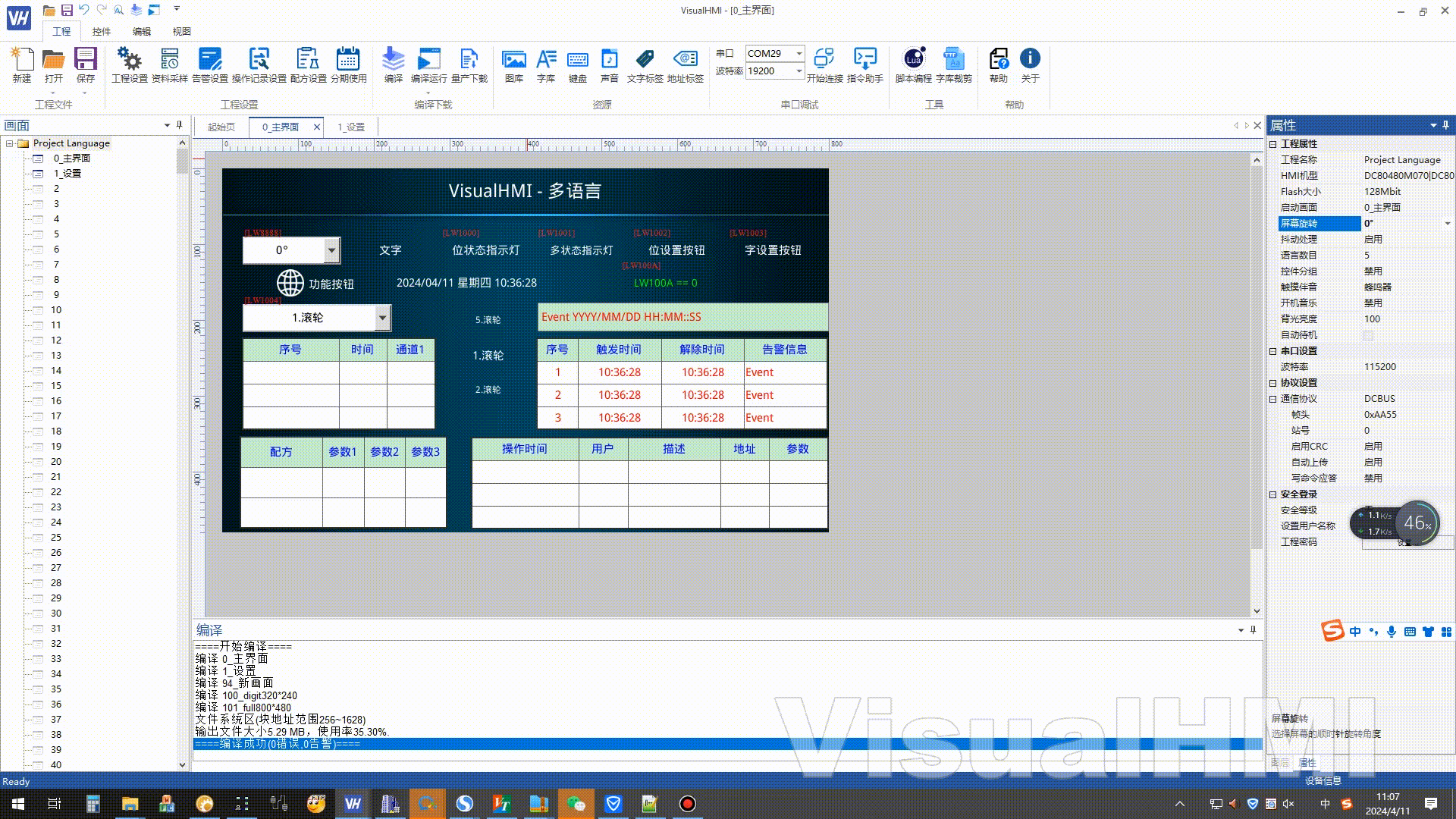

横屏工程A（用于 0° 和 180°），编译两次，分别设置工程属性 → 屏幕旋转为
- 0°：生成默认 image.bin 和 project.bin，保留于 private 目录；
- 180°：重新编译，将生成的 image.bin 和 project.bin 重命名为image180.bin 和 project180.bin，并放入 0° 工程的 private 目录中。

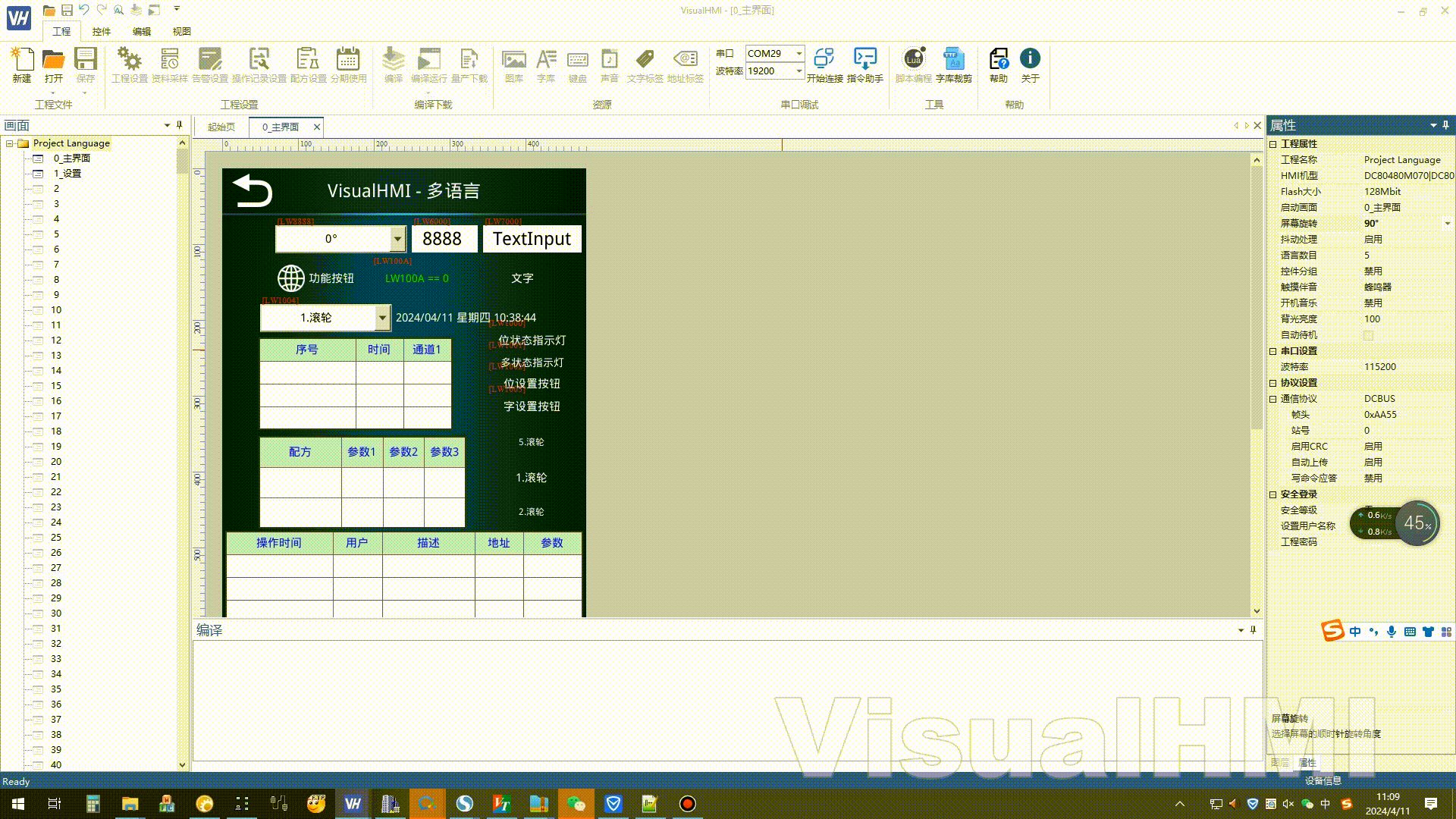

竖屏工程B（用于 90° 和 270°），编译两次，分别设置工程属性 → 屏幕旋转为
- 90°：生成文件重命名为 image90.bin 和 project90.bin；一并放入 0° 工程的 private 目录中。
  - 270°：生成文件重命名为 image270.bin 和 project270.bin；一并放入 0° 工程的 private 目录中。

 ![4 00_00_00-00_00_30](..\Other\image\9\d.gif)

2.下载运行

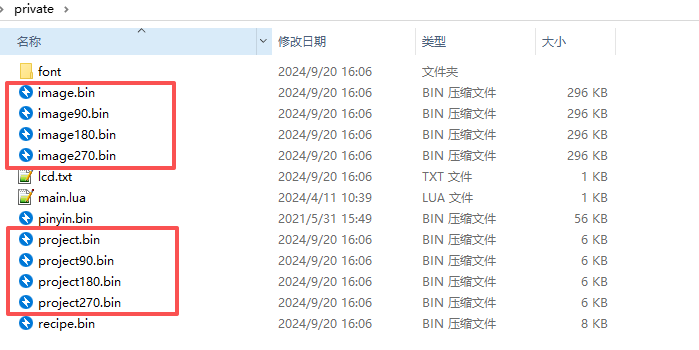

完成上述操作后，private 目录下应包含以下 8 个核心文件：

HMI 启动时默认加载 image.bin / project.bin（即 0°）；通过运行时调用系统接口（如 Lua 脚本)，可动态切换至其他方向，此时系统自动加载对应的 imageXXX.bin 与 projectXXX.bin 文件；SD卡下载上述privete后，运行效果如下所示：
