VisualHMI - 分期应用(RW-自定义)

概述

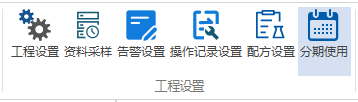

💡 系统方案 ：前置密码输入模式（“到期前锁定”）

描述：当前系统时间尚未到达某期截止时间，但 HMI 已提前弹出密码输入画面，要求用户预先输入该期密码才能继续使用。

示例：第一期截止时间：2023-11-01，系统时间：2023-10-01， 2023-10-01 起即锁定，必须输入第一期密码方可操作。

✅ 专业特征：

• 触发条件：当前时间 ≥ 分期启用起始窗口（隐含逻辑：分期一旦配置即“待激活”）

💡 自定义方案 ：准时密码输入模式（“到期前锁定”）

若用户需求是 准时密码输入模式（“到期时锁定”），即当本地系统时间达到或超过某期设定时间点时，HMI 才弹出密码输入画面。

示例：第一期截止时间：2023-11-01，系统时间：2023-10-01 ，正常使用。若系统时间：2023-11-01 00:00:00 → 立即锁定，需输入第一期密码。

✅ 专业特征：

• 触发条件：当前时间 ≥ 分期截止时间（Deadline）。

区别

使用范围：VisualHMI - HMI&M&DX系列 自定义分期

应用下载：VisualHMI - 自定义分期(点击下载)

1.设计思路

本章节，我们设计“自定义分期”的应用，在Lua采样元表方式，在 HMI 上实现了“时间精准触发 + 动态密码验证 ”的分期授权方案。关键元素有以下几点：

💡 自定义特点

此设计避免了静态密码预存的脆弱性，也规避了提前锁定的体验缺陷，精准匹配设备租赁、试用、分阶段交付等典型工业场景。

🔑 1. 到期即锁

通过 get_eligible_stage() 严格比对系统时间与分期截止日，仅当 now ≥ deadline 时才触发锁屏

🔑 2. 动态密码，算法外置

密码由外部传入函数实时计算（_pwd_func(date)），无需预存，支持任意策略（如 y+m+d、哈希、UUID 衍生），灵活且防逆向。

🔑 3. 超级密码兜底

独立超级密码（_super_password）可一键全局解锁，兼顾现场运维与安全控制

🔑 4. 自校验热更新

启动时自动检测日期变更（_check_dates_changed），配置修改后自动重写存储，确保运行逻辑与主程序一致。

2.应用说明

本 stage.lua 模块采用闭包封装 + 原表（metatable）面向对象实现 HMI 分期授权功能：支持 1～10 期截止日期配置，仅当系统时间 ≥ 某期日期时才锁定界面；密码由外部函数动态计算（如年+月+日），不预存，防泄露；含超级密码应急解锁；所有状态（时间、开关、解锁进度等）持久化存储于 VT_RW 非易失区，掉电不丢；

2.1 初始化

在 main.lua 的 on_init 函数中，加载stage.lua，通过Stage.new(base_addr, stage_dates, password_func, super_password)加载并实例化分期模块：

✅ 关键优势：

• 普通密码随日期变化，无法提前破解；
• 超级密码绑定设备硬件标识，防止通用万能码滥用。

🛠️Step 1：加载模块

dofile('stage.lua')

• 执行 stage.lua，定义全局 Stage 表及其 new 方法；
• 内部通过闭包封装 Stage 类，外部无法访问私有字段或地址。

🛠️Step 2：超级密码

local uuid = get_device_uuid()
set_string(VT_LW, 0x3000, uuid)

• 读取 HMI 设备的唯一 UUID（如 MAC 或序列号）；
• 将其写入 VT_LW[0x3000] 供调试或显示使用。

🛠️Step 3：调用 Stage.new() 创建实例

▶ 3.1 参数校验（防御性编程）

• 检查 base_addr 是否为有效数字且 ≤ 0x7FFF；
• 检查 stage_dates 数量（1～10）、格式（三元组）、顺序（递增）；
• 检查 password_func 是函数，super_password 是数字。

若任一校验失败，打印错误并返回 nil，避免后续异常。

▶ 3.2 计算内部存储偏移地址

基于 base_addr = 0x1000，分配如下：

• 0x1000：初始化标志（0x1234 表示已初始化）
• 0x1001～0x1014：10 期时间戳（每期占 2 个 uint16）
• 0x1015：分期总数（=3）
• 0x1016：使能开关（默认=1）
• 0x1017：已解锁期（初始=0）
• 0x1018：超级解锁标志（初始=0）
• 0x1019～0x101A：超级密码（uint32）

▶ 3.3 检查是否需要初始化 FLASH

调用 _check_dates_changed()：

• 读取 VT_RW[0x1015] 获取已存分期数；
• 若数量 ≠ 3，或任一期日期 ≠ 存储值 → 判定配置变更；
• 或 VT_RW[0x1000] != 0x1234 → 首次运行。

✅ 只要满足任一条件，就执行 _init_persistent()。

▶ 3.4 执行 _init_persistent()（原子写入）

• 将 3 个日期转为 Unix 时间戳（00:00:00），补足 10 期（后7期填0）；
• 批量写入 20 个 uint16 到 0x1001～0x1014；
• 写入控制参数（分期数=3、启用=1、未解锁=0、超级未触发=0）；
• 最后写入 0x1234 到 0x1000，确保掉电不会导致半初始化。

Step 4：返回可用实例

• g_stage 成为一个封装好的对象；
• 外部可通过 g_stage:verify_password(input, stage_idx) 验证密码；
• 所有底层地址和逻辑被闭包隐藏，安全、防误操作。

--main.lua
-- 普通密码,动态计算
local function password_sum_y_m_d(date_table)
    -- 例如：密码 = 年 + 月 + 日
    --local idx = g_stage:set_unlocked_stage(idx)
    y, m, d = get_date_time()
    print('password_sum_y_m_d : '..(string.format('%04d/%02d/%02d', y, m, d))..' = '..( y + m  + d))
    return y + m  + d
end

--超级密码
function calculate_uuid_sum(uuid_str)

    local sum = 0
    -- 遍历字符串中的每一个字符
    for i = 1, #uuid_str do
        local char = uuid_str:sub(i, i) -- 获取第i个字符
        local ascii_val = string.byte(char) -- 获取字符的ASCII码
        sum = sum + ascii_val -- 累加到总和
    end

    return sum
end


function on_init()

    dofile('stage.lua')  -- 加载分期模块(定义 Stage 表)

    local uuid = get_device_uuid()
    set_string(VT_LW, 0x3000, uuid)
    -- 创建分期管理实例
    -- 传入各期解锁日期，
    g_stage = Stage.new(.....)


end

--stage.lua

    -- 构造函数：创建分期管理实例
    -- 参数 base_addr: uint16，VT_RW 中的起始寄存器地址（例如 0x1000）
    -- 参数 stage_dates: 表，格式为 {...}，最多10期，且日期必须递增
    -- 参数 password_func: 函数，接收 {year, month, day} 返回密码（如 function(d) return d[1]+d[2]+d[3] end）
    -- 参数 super_password: uint32，初始的超级密码
    function Stage.new(base_addr, stage_dates, password_func, super_password)
        -- 校验基地址类型
        if type(base_addr) ~= "number" then
            --print("错误：base_addr 必须是一个数字")
            return nil
        end

        if base_addr > 0x7FFF then
            --print("base_addr 必须在0x0000~0x7FFF")
            return nil
        end

        -- 校验分期数量：必须在 1~10 之间
        if #stage_dates < 1 or #stage_dates > 10 then
            --print("错误：分期数量必须为 1~10")
            return nil
        end

        -- 校验每期日期格式：必须是 {y, m, d} 三元组
        for i, d in ipairs(stage_dates) do
            if #d ~= 3 then
                --print("错误：日期格式错误，必须为 {年,月,日}")
                return nil
            end
        end

        -- 校验日期是否递增
        for i = 2, #stage_dates do
            local prev_y, prev_m, prev_d = stage_dates[i-1][1], stage_dates[i-1][2], stage_dates[i-1][3]
            local curr_y, curr_m, curr_d = stage_dates[i][1], stage_dates[i][2], stage_dates[i][3]

            local prev_ts = make_timestamp(prev_y, prev_m, prev_d, 0, 0, 0)
            local curr_ts = make_timestamp(curr_y, curr_m, curr_d, 0, 0, 0)

            if prev_ts >= curr_ts then
                --print(string.format("错误：日期必须递增，第%d期 (%04d/%02d/%02d) 不能大于或等于 第%d期 (%04d/%02d/%02d)",i-1, prev_y, prev_m, prev_d, i, curr_y, curr_m, curr_d))
                return nil
            end
        end

        -- 校验密码函数是否存在
        if type(password_func) ~= "function" then
            --print("错误：password_func 必须是一个函数")
            return nil
        end

        -- 校验超级密码类型
        if type(super_password) ~= "number" then
            --print("错误：super_password 必须是一个数字")
            return nil
        end

        -- 计算实际存储地址
        local addr_init_flag       = base_addr + 0x0000 -- 初始化完成标志，值为 0x1234 表示已初始化
        local addr_timestamp_base  = base_addr + 0x0001 -- 时间戳数组起始地址
                                                         -- 每期时间戳为 uint32（4字节），拆分为 2 个 uint16
                                                         -- 10 期 × 2 = 20 个寄存器（+0x0001 ~ +0x0014）
        local addr_stage_count     = base_addr + 0x0015 -- 当前启用的分期数量（1~10）
        local addr_enable_flag     = base_addr + 0x0016 -- 分期功能使能开关（1=启用，0=禁用）
        local addr_unlocked_stage  = base_addr + 0x0017 -- 当前已解锁的分期编号（0=未解锁，1~10=对应期数）
        local addr_super_unlock    = base_addr + 0x0018 -- 超级密码是否已触发（1=已解锁全部功能）
        local addr_super_pwd       = base_addr + 0x0019 -- 超级密码

        -- 创建新对象并绑定元表，支持 self:method() 调用
        local self = setmetatable({
            _dates = stage_dates,
            _pwd_func = password_func,  -- 保存密码计算函数
            _super_password = super_password, -- 保存初始超级密码
            -- 将计算好的地址存储在实例中，方便后续方法使用
            _addr_init_flag       = addr_init_flag,
            _addr_timestamp_base  = addr_timestamp_base,
            _addr_stage_count     = addr_stage_count,
            _addr_enable_flag     = addr_enable_flag,
            _addr_unlocked_stage  = addr_unlocked_stage,
            _addr_super_unlock    = addr_super_unlock,
            _addr_super_pwd       = addr_super_pwd
        }, Stage)

        -- 检查是否首次运行 或 日期数据不一致：若 INIT_FLAG 不等于 0x1234 或者 日期数量/内容不同，则需初始化 FLASH
        if  self:_check_dates_changed()  or get_uint16(VT_RW, self._addr_init_flag) ~= 0x1234  then
            self:_init_persistent()

        end

        return self
    end

 -- 私有方法：检查当前日期数据是否与存储在Flash中的不一致
    function Stage:_check_dates_changed()
        -- 读取已存储的分期数量
        local stored_count = get_uint16(VT_RW, self._addr_stage_count)

        -- 数量不同，直接返回 true
        if stored_count ~= #self._dates then
            print("检测到分期数量改变，需要重新初始化")
            return true
        end

        -- 逐个比较日期（由于时间戳是以 uint32 存储，拆成两个 uint16）
        for i = 1, #self._dates do
            local stored_timestamp = get_uint32(VT_RW, self._addr_timestamp_base + (i - 1) * 2)

            local y, m, d = self._dates[i][1], self._dates[i][2], self._dates[i][3]
            local calculated_timestamp = make_timestamp(y, m, d, 0, 0, 0)

            if stored_timestamp ~= calculated_timestamp then
                print("检测到第 "..i.." 期日期改变，需要重新初始化")
                return true
            end
        end

        -- 所有日期都一致，返回 false
        return false
    end

    -- 私有方法：首次运行时将配置写入 VT_RW（FLASH）
    function Stage:_init_persistent()
        local ts_data = {}  -- 用于批量写入时间戳的数组

        -- 循环处理 10 期（不足10期的补0）
        for i = 1, 10 do
            if self._dates[i] then
                local y, m, d = self._dates[i][1], self._dates[i][2], self._dates[i][3]-- 提取年、月、日
                local ts = make_timestamp(y, m, d, 0, 0, 0)-- 转换为 Unix 时间戳（秒），时分秒设为 00:00:00

                table.insert(ts_data, (ts >> 16) & 0xFFFF)  -- 高16位
                table.insert(ts_data, ts & 0xFFFF)          -- 低16位
            else
                -- 未定义的期数填充 0
                table.insert(ts_data, 0)
                table.insert(ts_data, 0)
            end
        end

        -- 批量写入 20 个 uint16（10 期时间戳）
        set_array(VT_RW, self._addr_timestamp_base, ts_data)

        -- 写入控制参数（按紧凑顺序）
        set_uint16(VT_RW, self._addr_stage_count, #self._dates) -- 实际分期数
        set_uint16(VT_RW, self._addr_enable_flag, 1)            -- 默认启用功能
        set_uint16(VT_RW, self._addr_unlocked_stage, 0)         -- 初始未解锁
        set_uint16(VT_RW, self._addr_super_unlock, 0)           -- 超级密码未触发
        set_uint32(VT_RW, self._addr_super_pwd, self._super_password) -- 初始超级密码（uint32）

        -- 最后写入初始化标志，防止掉电导致半初始化状态（原子性保障）
        set_uint16(VT_RW, self._addr_init_flag, 0x1234)
    end

2.2 分期”锁“

run_stage() 函数是分期授权系统的核心检测逻辑，通常由 HMI 的 系统定时器（如 on_systick，每 1 秒调用一次） 触发。其目标是：在设备时间到达某期截止日时，自动跳转到密码输入界面（锁屏）。

以下是该函数的分步执行流程与检测逻辑说明：

🛠️Step 1：安全前置检查

if not g_stage then return end

• 如果 g_stage 实例未创建（如初始化失败），直接退出，避免空指针错误。

🛠️ Step 2：跳过锁屏的豁免条件

if g_stage:is_super_unlocked() or not g_stage:is_enabled() then return end

• 超级密码已触发 → 全局解锁，无需再锁；

• 分期功能被禁用

  满足任一条件即退出，不进入锁屏。

🛠️ Step 3：获取“当前应解锁的最高分期编号”

local eligible = g_stage:get_eligible_stage(y, m, d)

• get_eligible_stage 内部
  • 将当前日期转为时间戳（00:00:00）；
  • 遍历所有分期截止日，找到最后一个 ≤ 当前时间的期号；
  • 返回该期号（如今天是 2026-02-20，则返回 2，因为第 2 期截止日 2026-02-15 已过，第 3 期 2026-03-15 未到）；
  • 若所有期都未到，返回 0。

📌 关键逻辑：只有当 eligible > 0 时，才表示“已有到期未解锁的期”。

🛠️ Step 4：获取当前实际已解锁的期号

local current = g_stage:get_unlocked_stage()

• 从 VT_RW 读取当前已通过密码验证的最高期号（初始为 0）；
• 例如：用户已输入第 1 期密码 → current = 1。

🛠️ Step 5：判断是否需要触发锁屏

if eligible > 0 and eligible ~= current and get_screen() ~= LOCK_SCREEN_ID then

同时满足以下三个条件才跳转：

1. 有应解锁的期 → eligible > 0（说明至少有一期已到期）
2. 尚未解锁该期 → eligible ～= current（例如：应解锁第 2 期，但当前只解锁到第 1 期）
3. 当前不在锁屏页 → get_screen() ～= LOCK_SCREEN_ID （防止重复跳转或循环）

⚠️ 注意：这里 不要求逐期解锁。只要当前时间跨过多期（如跳过第 1、2 期直接到第 3 期），eligible = 3，而 current = 0，就会要求输入第 3 期密码（而非逐期输入）。这是典型“到期即锁”行为。

🛠️ Step 6：执行锁屏跳转

set_uint16(VT_LW, 0x1100, eligible)  -- 通知 HMI 画面：当前需解锁第几期set_screen(LOCK_SCREEN_ID)           -- 切换到密码输入界面

• 将目标期号写入 VT_LW[0x1100]，供锁屏画面显示提示（如“请输入第 2 期密码”）；
• 强制切换到锁屏页面，阻止用户操作主功能。

🔚 总结：检测逻辑本质

每秒检查一次：如果“当前日期 ≥ 某期截止日”，且“该期尚未解锁”，就立即锁屏要求输入对应动态密码。

function run_stage()

    -- 安全检查：若分期未初始化，直接退出
    if not g_stage then return end

    -- 若已通过超级密码解锁，或功能被禁用，则无需锁屏
    if g_stage:is_super_unlocked() or not g_stage:is_enabled() then return end

    -- 获取当前时间应解锁的最高分期编号（基于系统日期）
    local test = get_uint16(VT_LW, 0x2003)
    local y, m, d  = nil, nil, nil
    if test == 1
    then
        y, m, d = get_uint16(VT_LW, 0x2000), get_uint16(VT_LW, 0x2001), get_uint16(VT_LW, 0x2002)
    end
    local eligible = g_stage:get_eligible_stage(y, m, d )


    -- 获取当前已解锁的分期编号（0 表示未解锁）
    local current = g_stage:get_unlocked_stage()

    -- 判断是否需要触发锁屏：
    -- 1. 有应解锁的期（eligible > 0）
    -- 2. 当前未解锁该期（eligible ~= current）
    -- 3. 当前不在锁屏页（防止重复跳转）
    if eligible > 0 and eligible ~= current and get_screen() ~= LOCK_SCREEN_ID
    then
        set_uint16(VT_LW, 0x1100, eligible)  -- 通知 HMI 画面：当前应解锁第几期（用于显示提示）
        -- 跳转到锁屏页面（用户需输入密码）
        set_screen(LOCK_SCREEN_ID)
    end
end

-- 系统定时器回调（通常每 100ms 调用一次）
function on_systick()
    run_stage()
end

2.3 分期“解”

🛠️Step 1:读取用户输入与目标分期

local pwd = get_uint32(VT_LW, addr)           -- 读取用户输入的 32 位密码
local target = get_uint16(VT_LW, 0x1100)      -- 读取当前应解锁的期号（由 run_stage 设置）

• pwd：用户在 HMI 密码框中输入的值；
• target：此前由 run_stage() 写入，表示当前因时间到期需验证的分期编号（如第 2 期）。

🛠️Step 2:多种密码验证

if g_stage:verify_password(pwd, target) or g_stage:verify_super_password(pwd) then

• 普通密码验证：调用动态函数（如 年+月+日）计算第 target 期的正确密码，比对用户输入；
• 超级密码验证：比对是否等于基于设备 UUID 生成的唯一万能密码；

验证成功后：

• 普通密码 → 自动更新已解锁分期；
• 超级密码 → 全局解锁并禁用分期功能。

🛠️ Step 3:解锁后跳转主界面

set_screen(3)

• 立即退出锁屏页面，返回主操作界面（ID=3）；
• 后续定时检测将不再触发锁屏（因状态已同步）。

🛠️Step 4:协同逻辑

该函数与 run_stage() 形成闭环：

• run_stage() 负责何时锁（基于系统时间）；
• do_stage() 负责如何解（响应用户输入）；
• 两者通过 VT_LW[0x1100] 和 VT_LW[0x1110] 与 HMI 画面交互，实现全自动授权控制。
