VisualHMI - 定时器

VisualHMI的Lua脚本支持32个定时器（软件定时器），索引从0~31。当开启的定时器，当32位计数器超时溢出后，触发定时器回调，在回调函数里面执行相应操作。

本章节，演示定时器倒计时显示，并在定时完成后，下发指令给PLC设备；

适用范围：VisualHMI - HMI&M系列&Dx系列

例程下载链接：ViusalHMI - 定时器(点击下载)

1.定时器

1.1.start_timer(timer_id, timeout, countdown, repeat)

启动脚本定时器函数,start_timer 是 HMI 系统提供软件定时器。当定时器超时后，系统将自动调用全局回调函数 on_timer(timer_id)，从而实现周期性任务、延时操作、状态轮询等逻辑。

⚠️ 注意：此定时器为应用层软件定时器，精度受系统负载影响，不适用于硬实时控制。

📊 参数说明

1.2.stop_timer(timer_id)

停止脚本定时器函数，stop_timer(timer_id) 是 HMI 系统提供的定时器管理接口，用于立即停止指定 ID 的软件定时器，防止其继续触发 on_timer 回调。

📊 参数说明

1.3.on_timer(timer_id)

定时器超时回调函数，on_timer(timer_id) 是 HMI 系统中定时器事件的统一回调入口。当通过 start_timer 启动的任意定时器超时时，系统会自动调用此函数，并传入对应的 timer_id，开发者可据此执行对于逻辑。

📊 参数说明

💡 示例

如初始化开启1s超时，无限循环的定时器，则每秒输出“hello lua”

function on_timer(timer_id)
    if timer_id == 0
    then
        print('hello lua!!!')
    end
end

function on_init()
    start_timer(0, 1000, 0, 0)
end

>hello lua!!!
>hello lua!!!
>...

1.4.get_timer_value(timer_id)

获取定时器当前计时值函数，get_timer_value(timer_id) 是 HMI 系统提供的定时器状态查询接口，用于实时获取指定软件定时器的当前计时值（单位：毫秒）。该函数支持顺计时和倒计时两种模式下的读取

📊 参数说明

2. 画面配置

2.1.定时器开关

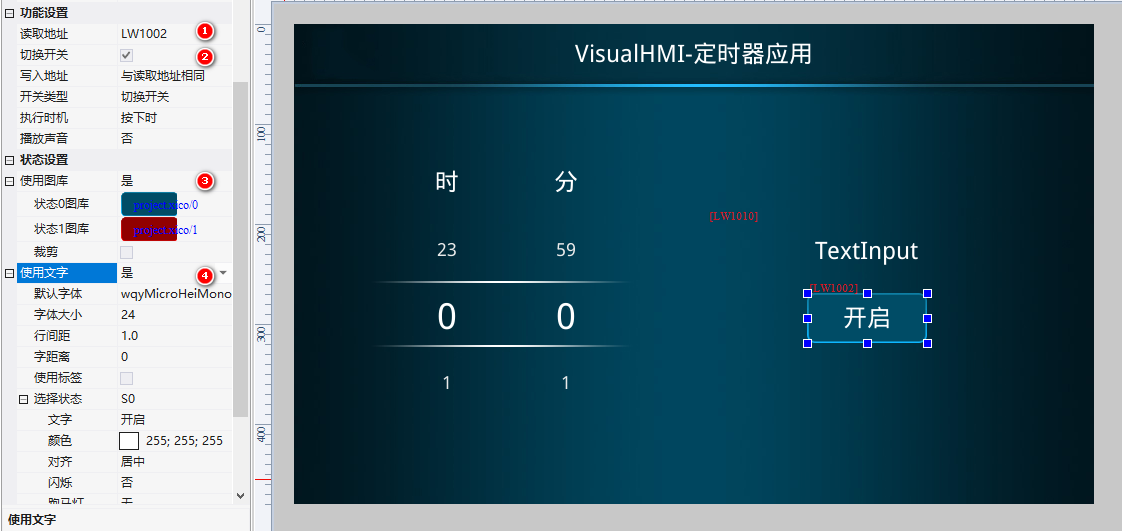

添加一个位状态指示灯，关联LW1002寄存器，用于控制定时器的开启、关闭；

1. 读取地址：LW1002
   • 开关类型：切换开关
2. 切换开关：√
3. 使用图库：√
4. 使用文字：√

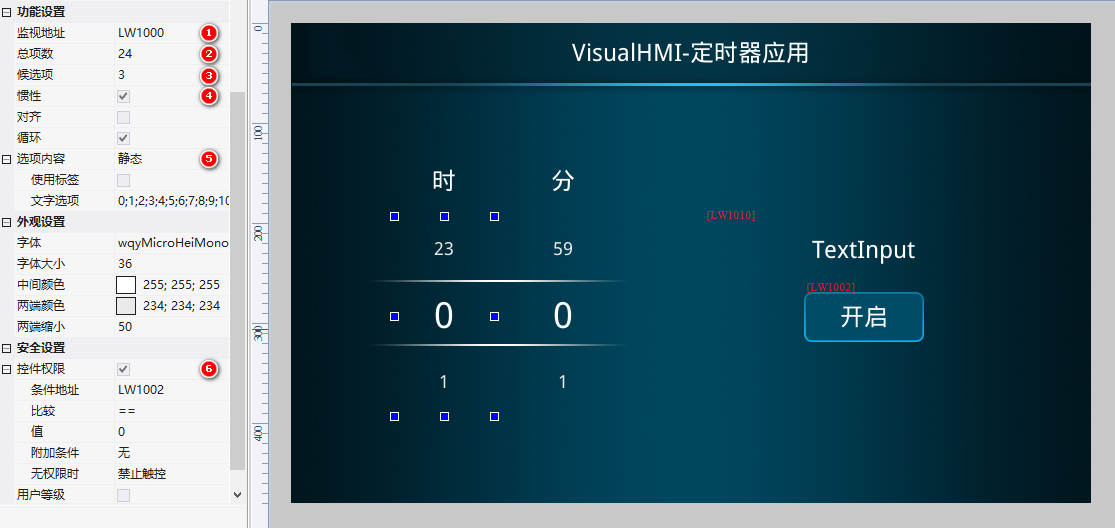

添加两个滚轮控件，分别关联LW1000、LW1001寄存器，用于定时的时间设置，以“时”控件为例；

1. 监视地址：LW1000
2. 总项数：24
3. 候选项：3
4. 惯性：√
5. 候选内容：0;1;2;3;4;5;6;7;8;9;10;...21;22;23;
6. 控件权限：LW1002

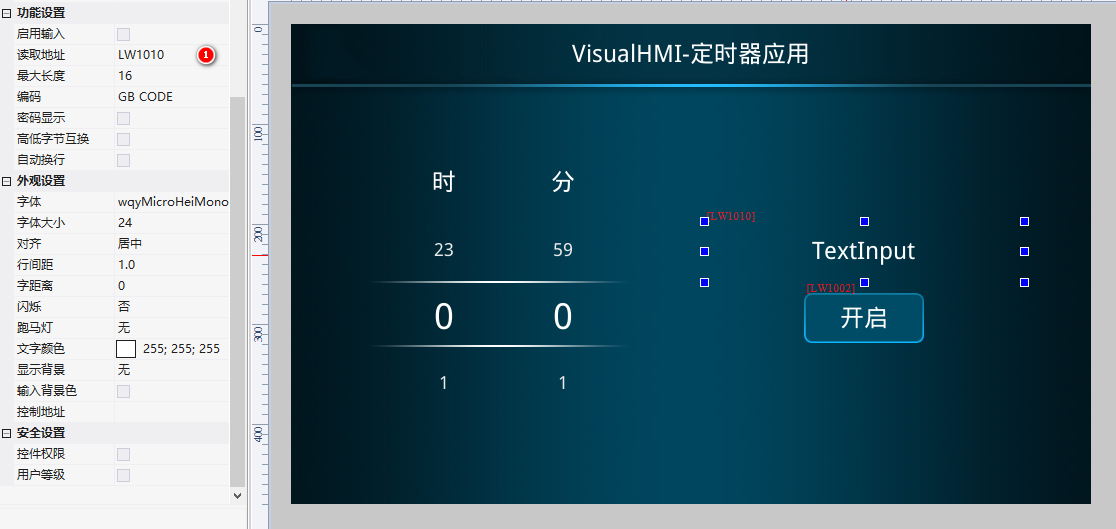

添加一个文本控件关联LW1010寄存器，用于显示倒计时

• 读取地址：LW1010

3. Lua 脚本

点击位状态指示灯，当值等于1时候，触发定时器开启；值为0时候，关闭定时器。同时，获取倒计时的时间，并复位相关变量和控件值，代码如下所示

function on_update(slave,vtype,addr)
    if vtype == VT_LW
    then
        if addr == 0x1002
        then
            local val = get_uint16(vtype,addr)
            local hour = get_uint16(vtype,0x1000)
            local minu = get_uint16(vtype,0x1001)
            _TIMER_REPEAT_ = hour*60*60 + minu*60  --计算倒计时,单位s

            set_notify(0) --设置倒计时，不发出指令通知
            set_string(VT_LW, 0x1010, string.format('%02d', (_TIMER_REPEAT_ // (60*60))) ..':'..
                string.format('%02d', ((_TIMER_REPEAT_ // (60)) % 60)) ..':'.. string.format('%02d', (_TIMER_REPEAT_ % 60)))
            if val == 1
            then
                if _TIMER_REPEAT_ > 0 --倒计时大于1才执行
                then
                    _TIMER_CNT_ = 0
                    stop_timer(0)
                    start_timer(0, 1000, 0, _TIMER_REPEAT_)
                end
            else
                stop_timer(0)
            end
        end
    end
end

定时器每秒回调触发on_timer(...)，一共触发TIMER_REPEAT次，累计回调的次数TIMER_CNT，并计算出剩余的次数；当TIMER_CNT和TIMER_REPEAT相等时，表示定时结束，发送指令到PLC设备，代码如下所示

function on_timer(timer_id)
    if timer_id == 0
    then
        _TIMER_CNT_ = _TIMER_CNT_ + 1--累计回调次数
        local remaining = _TIMER_REPEAT_ - _TIMER_CNT_ --剩余次数

        set_notify(0)
        set_string(VT_LW, 0x1010, string.format('%02d', (remaining // (60*60))) ..':'..
            string.format('%02d', ((remaining // (60)) % 60)) ..':'.. string.format('%02d', (remaining % 60))) --显示倒计时
        if _TIMER_CNT_ == _TIMER_REPEAT_
        then

            set_uint16(VT_LW, 0x1002, 0x00)--复位定时器按钮
            set_notify(1)
            set_uint16(VT_LW, 0x1003, 0x01)--发指令通知主板
        end
    end
end

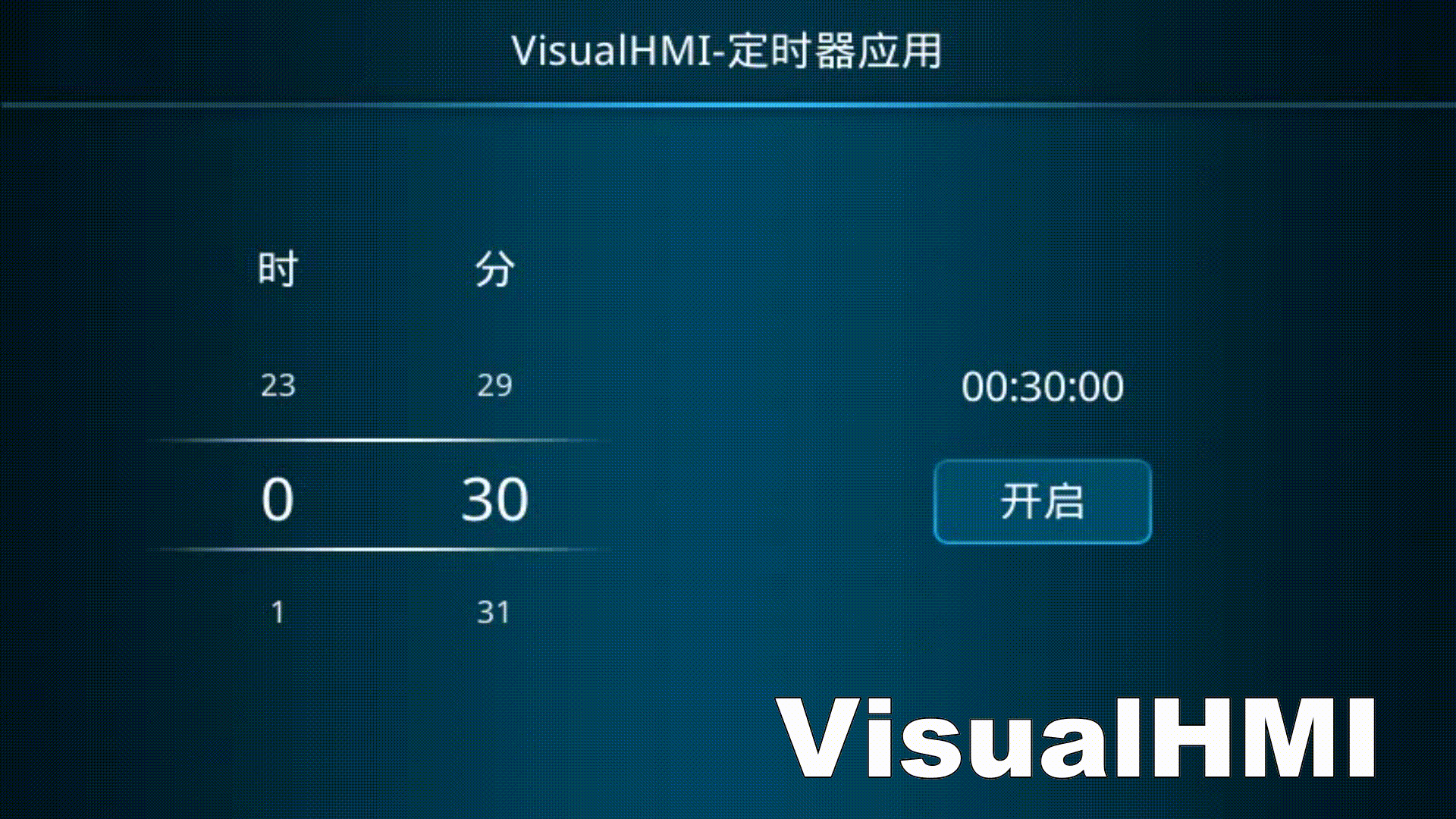

4. 运行预览

运行虚拟屏，设置定时器60秒，显示倒计时，定时结束后，发送指令给PLC，如下所示
