ViusalHMI - 音频播放

在HMI（人机界面）系统中，支持通过集成Lua脚本调用指定路径的音频文件，实现灵活、可编程的音频播放功能，用于提示、操作反馈等交互场景。

适用范围：VisualHMI - HMI&M系列&Dx系列

例程下载链接：ViusalHMI - 音频播放(点击下载)

1.画面配置

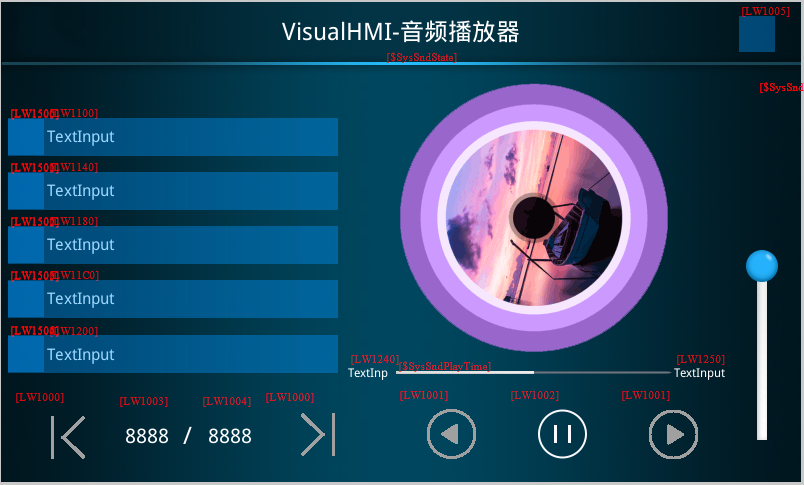

涉及的功能有歌曲列表翻页、歌曲上下首切换、歌曲播放状态（时间进度、播放状态）、音量控制等，所添加的控件地址和用途如表 4-1所示，画面配置如图 4-2所示

2.Lua脚本

2.1.API说明

2.1.1.play_sound(filename)

播放音频文件函数，play_sound(filename) 是 HMI 系统提供的音频播放接口，用于在运行时触发指定音频文件的播放。该功能常用于操作反馈、告警提示、语音引导等场景，提升人机交互的直观性与用户体验。

📊 参数说明

2.1.2.stop_sound()

停止音频播放函数，stop_sound() 是 HMI 系统提供的音频控制接口，用于立即终止当前正在播放的音频文件

2.1.3.pause_sound()

暂停音频播放函数,pause_sound() 是 HMI 系统提供的音频播放控制接口，用于临时暂停当前正在播放的音频（由 play_sound 启动），并在后续通过 resume_sound() 恢复播放。

2.1.4.resume_sound()

恢复音频播放函数，resume_sound() 是 HMI 系统提供的音频播放控制接口，用于恢复由 pause_sound() 暂停的音频播放，从暂停时的位置继续播放。该函数必须与 pause_sound() 配套使用。

2.2.程序

2.2.1遍历MP3文件

-- 获取扩展名
-- 自定义函数（非回调函数，可以修改）
-- @str 需要获取后缀名的字符串
function get_extension(str)

    local file_type = ''
    local token_s, token_e = string.find(str, "%.", 1)

    if token_s ~= nil
    then
        file_type = string.sub(str, (token_s + 1), string.len(str))
    end

    return file_type
end


--@path    :文件路径
--@filename:文件名称
--@type    :0 文件夹，1 文件
--@fsize   :文件大小
function on_list_dir(path, filename, type, fsize)

    if type == 1
    then
        local cur_file_type = get_extension(filename)
        print('filename = '..filename)
        if cur_file_type == 'mp3'
        then
            music_cnt = music_cnt + 1
            musicNameListTb[music_cnt] = path..'/'..filename
            print(' music_cnt = '..music_cnt..' /  path = '.. musicNameListTb[music_cnt])
        end
    end

end


-- 系统回调函数，插入SD卡自动回调
function on_sd_inserted(dir)

    sd_dir = dir
    list_dir(sd_dir)

    if music_cnt > 0
    then

        music_allpage = math.modf(music_cnt / 5)

        if music_cnt % 5 > 0
        then
            music_allpage = music_allpage + 1
        end

        set_uint16(VT_LW, 0x1003, 1)
        set_uint16(VT_LW, 0x1004, music_allpage)
        set_uint16(VT_LW, 0x1005, 1)
        updatMisucList(music_curpage)
        updatMisucNameColor(0)
    end
end

-- 系统回调函数，拔掉SD卡自动回调
function on_sd_removed()

    --复位清除相关变量
    musicNameListTb      = {}
    music_cnt     = 0
    music_curpage = 1
    music_allpage = 1
    curPalyIindex = 0

    set_uint16(VT_LW, 0x1003, 0)
    set_uint16(VT_LW, 0x1004, 0)
    set_uint16(VT_LW, 0x1005, 0)

    for i = 1, 5
    do
        set_string(VT_LW, 0x1100 + (i - 1)*(0x40), '')
        set_uint16(VT_LW, 0x1500 + (i - 1)*1,   0)
    end

end

2.2.2.显示列表

--刷新音乐名称列表
function updatMisucNameColor(index)

    if index > 0
    then
        local line = index % 5

        if line == 0
        then
            line = 5
        end

        for i = 1, 5
        do
            if i == line
            then
                wgt_set_fcolor(sc_music, i, play_color)
            else
                wgt_set_fcolor(sc_music, i, noplay_color)
            end
        end
    else
        for i = 1, 5
        do
            wgt_set_fcolor(sc_music, i , noplay_color)
        end
    end

end



function on_update(slave,vtype,addr)

    if VT_LW == vtype
    then
        if addr == 0x1000 --翻页
        then
            local val      = get_uint16(VT_LW, 0x1000)
            local cur_page = get_uint16(VT_LW, 0x1003)
            local all_page = get_uint16(VT_LW, 0x1004)

            if val == 0    --上一页
            then
                cur_page = cur_page - 1
                if cur_page <= 1
                then
                    cur_page = 1
                end
                set_uint16(VT_LW, 0x1003, cur_page)
                updatMisucList(cur_page)

            elseif val == 1    --下一页
            then
                cur_page = cur_page + 1
                if cur_page > all_page
                then
                    cur_page = all_page
                end
                set_uint16(VT_LW, 0x1003, cur_page)
                updatMisucList(cur_page)
            end
        ....

        end
    end
end

2.2.3.播放控制

历程可以触控点击上一首、下一首、列表的某一个音频播放；同时播放完可以自动播放下一个音频。点击播放触发on_update(...)，上一首/下一首通过全局变量curPalyIindex 自加或自减，获取musicNameListTb缓存中的第几个视频；暂停/继续，通过调用play_sound()、resume_sound()控制。自动播放下一个音频，播放过程通过on_run()，在updatMisucPlayState()循环检测播放状态，通过curPalyIindex 自加，计算下一个音频的路径。代码如下所示

--刷新播放状态、检测播放完自动播放下一首
function updatMisucPlayState()

    local SysSndState     = get_uint16(VT_LW, 0x0142)    --获取播放状态
    local SysSndPlayTime  = get_uint16(VT_LW, 0x0143)    --获取当前播放的时间
    local SysSndTotalTime = get_uint16(VT_LW, 0x0144)    --获取当前播放的总时间


    set_string(VT_LW, 0x1240, string.format('%02d', (SysSndPlayTime // 60))..':'..(string.format('%02d', (SysSndPlayTime %60))))   --显示播放的当前的时间"xx:xx"
    set_string(VT_LW, 0x1250, string.format('%02d', (SysSndTotalTime // 60))..':'..(string.format('%02d', (SysSndTotalTime %60)))) --显示播放的总时间"xx:xx"

    if ((SysSndState >> 6) & 0x01) == 0x01
    then
        curPalyIindex = curPalyIindex + 1 --下一首索引+1
        if curPalyIindex > music_cnt    --大于歌曲总数,播放第1首
        then
            curPalyIindex = 1
        end

        local cur_play_page = math.modf(curPalyIindex / 5)
        if curPalyIindex % 5 > 0
        then
            cur_play_page = cur_play_page + 1
        end

        local cur_page = get_uint16(VT_LW, 0x1003)
        if cur_play_page == cur_page
        then
            updatMisucNameColor(curPalyIindex)
        else
            updatMisucNameColor(0)
        end

        play_sound(musicNameListTb[curPalyIindex])
        SysSndState = set_valbit(SysSndState, 6, 0) --bit6 置为0
        set_uint16(VT_LW, 0x0142, SysSndState)    --复位播放状态
    end
    redraw()
end


function on_run(screen)
    updatMisucPlayState()
end

function on_update(slave,vtype,addr)

    if VT_LW == vtype
    then
        ......

        elseif addr == 0x1505    --点击列表播放
        then
            local val = get_uint16(VT_LW, 0x1505)
            local cur_page = get_uint16(VT_LW, 0x1003)
            local temp = curPalyIindex
            set_uint16(VT_LW, 0x1002, 1) --设置播放按钮

            curPalyIindex = (cur_page - 1) * 5 + val
            if curPalyIindex <= music_cnt
            then
                if string.len(musicNameListTb[curPalyIindex]) > 0
                then
                    print('.... curPalyIindex = '..curPalyIindex)
                    updatMisucNameColor(curPalyIindex)
                    if curPalyIindex <= music_cnt
                    then
                        stop_sound()
                        play_sound(musicNameListTb[curPalyIindex])
                    end
                end
            else
                curPalyIindex = temp
            end

        elseif addr == 0x1001
        then
            local val = get_uint16(VT_LW, 0x1001)
            set_uint16(VT_LW, 0x1002, 1) --设置播放按钮

            if val == 0    --上一首
            then
                curPalyIindex = curPalyIindex - 1
                if curPalyIindex < 1
                then
                    curPalyIindex = music_cnt
                end

            elseif val == 1    --下一首
            then
                curPalyIindex = curPalyIindex + 1
                if curPalyIindex > music_cnt
                then
                    curPalyIindex = 1
                end
            end

            --刷新当前页
            local cur_play_page = math.modf(curPalyIindex / 5)
            if curPalyIindex % 5 > 0
            then
                cur_play_page = cur_play_page + 1
            end
            set_uint16(VT_LW, 0x1003, cur_play_page)
            play_sound(musicNameListTb[curPalyIindex])
            updatMisucList(cur_play_page)
            updatMisucNameColor(curPalyIindex)

        elseif addr == 0x1002  --播放按钮
        then
            local val = get_uint16(VT_LW, 0x1002)
            if val == 0
            then
                pause_sound()

            elseif val == 1
            then
                resume_sound()
                --play_sound(musicNameListTb[curPalyIindex])
            end
        end
    end
end

2.3.运行预览

编译下载后，在实体屏测试，在SD卡放.mp3格式音频文件，插入实体屏，进行测试
