VisualHMI - 告警选择(定制)

在人机界面（HMI）系统中，当操作人员点击告警显示控件并选中某一条具体告警记录时，系统可触发预置的 Lua 脚本事件回调。该脚本能够获取所选告警的结构化元数据，包括告警唯一标识符、告警触发时间与解除时间以及告警描述内容。基于上述信息，可以显示该告警类型对应的标准化处置建议或故障排除指南，从而提升故障响应效率与操作一致性。

使用范围：VisualHMI - HMI&M系列&Dx系列(启用告警参数不支持)

入门应用：VisualHMI - 告警记录选择(点击下载)

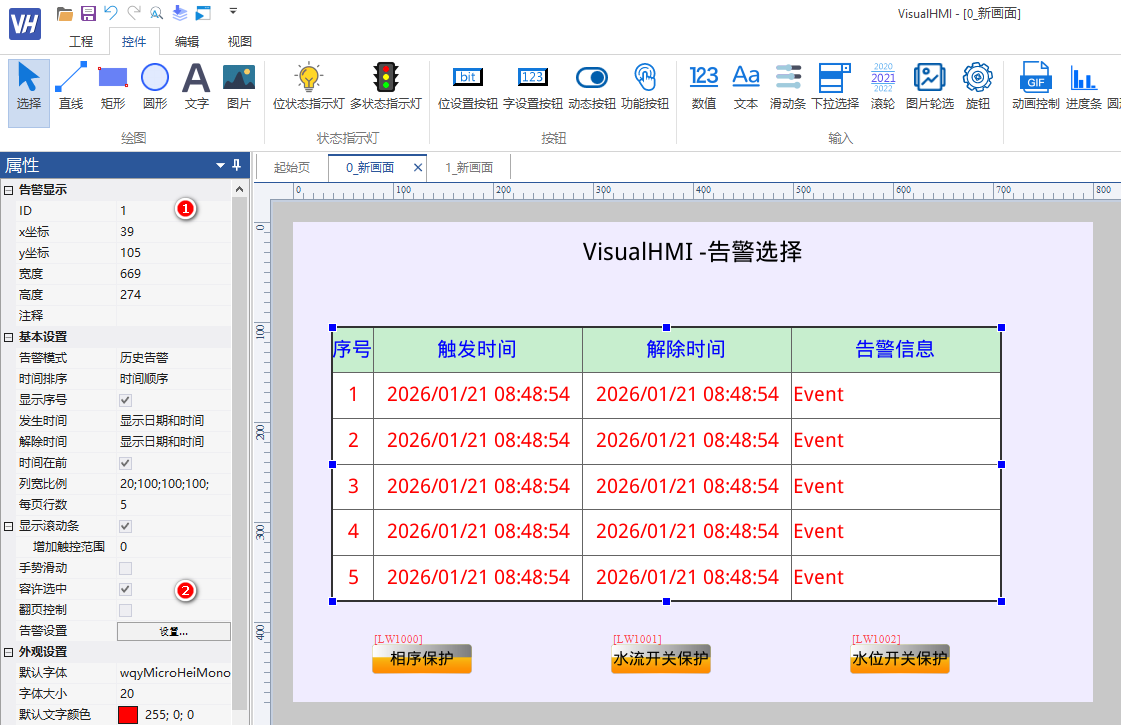

1.设置选中

告警控件配置以下2点，才能在LUA脚本系统回调中触发：

告警显示的控件ID：不为0，如1；
容许选中：勾选；

2.API说明

2.1.on_select_warning(screen_id,control_id,warning_id,starttime,stoptime,warning_text)[定制]

告警选中事件回调函数（定制功能）,on_select_warning 是 HMI 系统提供的告警交互响应接口，属于定制固件专属功能。当用户在告警列表控件中点击或选中某条告警记录时，系统自动调用此函数，向脚本传递该告警的完整上下文信息，用于触发深度诊断、详细信息等

⚠️ 重要限制：

仅在定制固件的设备上可用；
若工程中为该告警启用了“告警参数”功能，此回调不会被触发（二者互斥）。

📊 参数说明

参数	类型	说明
`screen_id`	number	当前画面 ID • 告警列表所在的页面标识
`control_id`	number	告警列表控件 ID • 触发选中事件的具体控件ID
`warning_id`	number	告警序号（ID） • 对应工程“告警设置”中的告警编号（从 0 开始）
`starttime`	number	告警触发时间 • 32 位时间戳（秒）
`stoptime`	number	告警解除时间 • 32 位时间戳（秒）
`warning_text`	string	告警原始描述文本

3.应用

3.1.告警设置

“工程”→“告警设置”配置如下所示：

序号告警ID0：【触发条件】：LW1001 ==1；【告警等级】：1；【告警内容】：相序保护；

序号告警ID1：【触发条件】：LW1002==1；【告警等级】：2；【告警内容】：水流开关保护；

序号告警ID2：【触发条件】：LW1003==1；【告警等级】：3；【告警内容】：水位开关保护。

3.2.告警显示

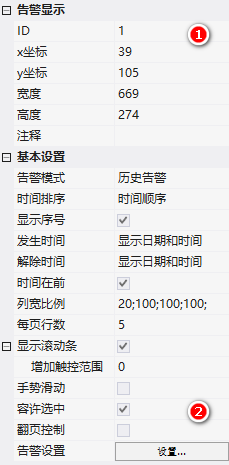

“告警控件”属性配置如下所示：

告警显示的控件ID：1；
容许选中：勾选；

3.3.显示选中内容

新增一个画面，添加1个数值控件，3个文本控件，分别显示选中的告警ID、触发时间、解除时间、告警内容，以及解决方案，如下所示

3.4.编辑Lua

在Lua脚本on_select_warning里，点击告警条时，将画面ID、触发/解除时间、告警字符显示在对应控件，如下所示

g_Solution = {
    [0] = '1. 确认是否真的相序错误\n2. 交换任意两根火线\n3. 检查相序保护器/继电器设置\n4. 变频器/软启动器内部设置\n5. 现场多设备供电冲突',
    [1] = '1. 冷却水未开启或阀门关闭\n2. 管路堵塞或滤网脏堵\n3. 水泵故障或扬程不足\n4. 水流开关本身故障或设定不当\n5. 气堵(Air Lock)\n6. 水温过低导致粘度变化',
    [2] = '1. 水箱实际缺水\n2. 水位开关卡滞或污垢覆盖\n3. 水位开关接线松动或损坏\n4. 气泡或泡沫干扰\n5. 安装位置不当',
}


function on_select_warning(screen_id,control_id,warning_id,starttime,stoptime,warning_text)
    if screen_id == 0 and control_id == 1
    then
        set_uint16(VT_LW, 0x2000, warning_id)--告警ID
        local year1,mon1,day1,hour1,min1,sec1 = make_datetime(starttime)--告警触发时间
        set_string(VT_LW, 0x2010, string.format('%04d-%02d-%02d %02d:%02d:%02d', year1,mon1,day1,hour1,min1,sec1))

        local year2,mon2,day2,hour2,min2,sec2 = make_datetime(stoptime)--告警解除时间
        set_string(VT_LW, 0x2020, string.format('%04d-%02d-%02d %02d:%02d:%02d', year2,mon2,day2,hour2,min2,sec2))

        set_string(VT_LW, 0x2030, warning_text)--告警内容
    end
end

3.5.运行预览

点击“相序保护”、“水流开关保护”、“水位开关保护”对于按钮，触发/解除告警，选择对于告警内容，如下所示：
