VisualHMI - 告警参数（Lua）

在HMI（人机界面）系统中，为实现告警信息的动态化与语义清晰化，告警文本支持将寄存器中的实时数据嵌入。系统提供最多四个可独立配置的参数字段，每个参数可分别设置其显示格式（如小数位数）。告警内容可自动拼接，从而更直观的体现告警信息。

适用范围：VisualHMI - HMI&M系列&Dx系列

例程下载链接：ViusalHMI - 告警参数 Lua (点击下载)

1.API 说明

1.1.on_get_warning_param(warning_id)

告警参数动态回调函数,on_get_warning_param(warning_id) 是 HMI 系统提供的告警参数设置接口，当工程告警设置中为启用“告警参数”功能后，系统在显示告警详情时自动调用此函数，通过告警ID，根据具体业务逻辑，返回该告警的参数，支持返回最多 4 个数值/状态参数（data0～data3）；实现个性化、可读性强的告警提示

📊 参数说明

参数名	类型	说明
`warning_id`	number	告警唯一标识符

📊 返回值说明

返回值	类型	必填	说明
`data0`	number	否	告警参数 0 • 用于填充告警设置→中的`{#0:num1.num2}` • 或者on_parse_warning(...)中的p0
`data1`	number	否	告警参数 1 • 用于填充告警设置→中的 `{#1:num1.num2}` • 或者on_parse_warning(...)中的p1
`data2`	number	否	告警参数 2 • 用于填充告警设置→中 `{#2:num1.num2}` • 或者on_parse_warning(...)中的p2
`data3`	number	否	告警参数 3 • 用于填充告警设置→中 `{#3:num1.num2}` • 或者on_parse_warning(...)中的p3

1.2.on_parse_warning(id, text, screen_id, control_id, p0, p1, p2, p3)

告警内容动态解析回调函数,on_parse_warning 是 HMI 系统提供的告警文本自定义生成接口，开发者根据告警 ID、画面信息，生成自定义的告警描述字符串。

📊 参数说明

参数	类型	说明
`id`	number	告警 ID* • 对应 `warning_set` 中使用的 `warning_id` • 用于区分不同类型的告警
`text`	string	原始告警文本 • 此处可以忽略，因为本回调中，拼接新的字符串返回
`screen_id`	number	当前画面 ID
`control_id`	number	当前控件 ID
`p0` ～ `p3`	number	告警参数（0～3） • 仅在工程中为该告警启用了参数功能时有效 • 实际值由 `on_get_warning_param` 回调提供（见下方说明）

返回值

返回值	类型	说明
`str`	string	告警描述字符串 • 支持拼接变量、单位、状态等 • 示例：`"电机#3 温度 98°C 超过阈值 95°C！"，`带参配合`on_get_warning_param` `实现
`encode`	number	字符编码标识（可选） • `1`：表示返回字符串为 UTF-8 编码（默认） • 0：GBK-8 编码

2.工程设置

2.1.告警设置

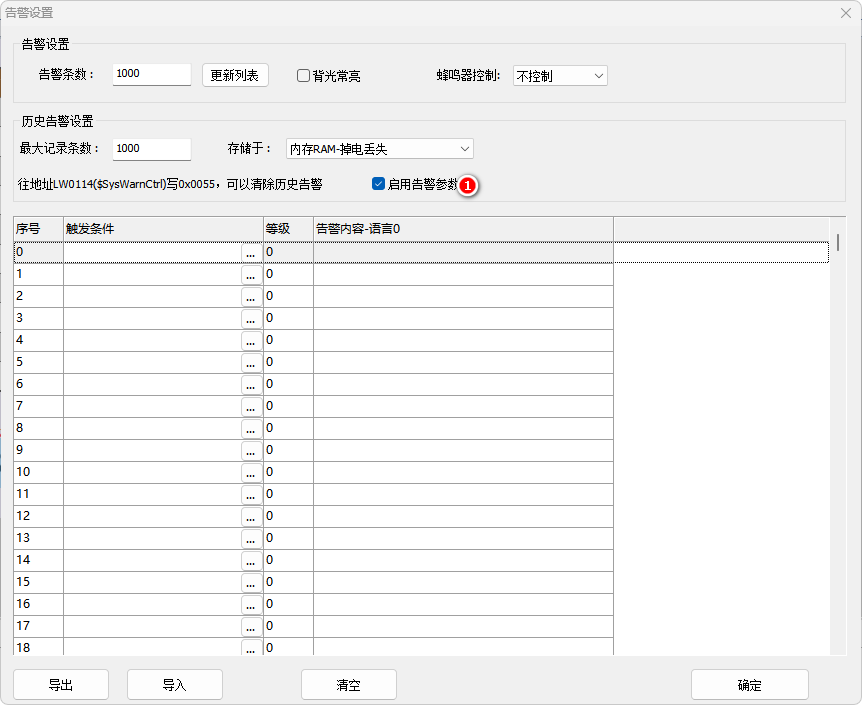

在工程的告警设置中，勾选“启用告警参数”，使用Lua脚本实现告警处理，告警设置不需要预先写入告警内容，如下图所示：

2.2.画面设置

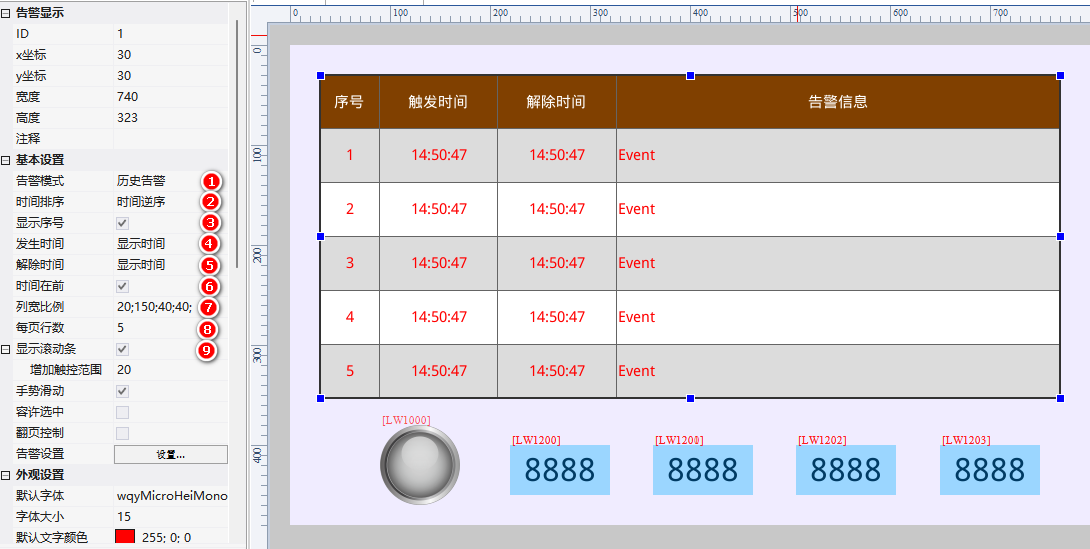

在画面添加一个告警显示控件，“告警控件”属性配置如下所示：

告警模式：历史告警；
时间排序：时间逆序；
显示序号：√；
发生时间：显示时间；
解除时间：显示时间；
时间在前：√；
列宽比例：20;150;40;40;
每页行数：5；
显示滚动条：√；
增加触控范围：20

界面设置一个位状态指示灯，关联地址LW1000，用于触发和解除告警，配置属性如下：

读取地址：LW1000
- 开关类型：切换开关
切换开关：√
使用图库：√

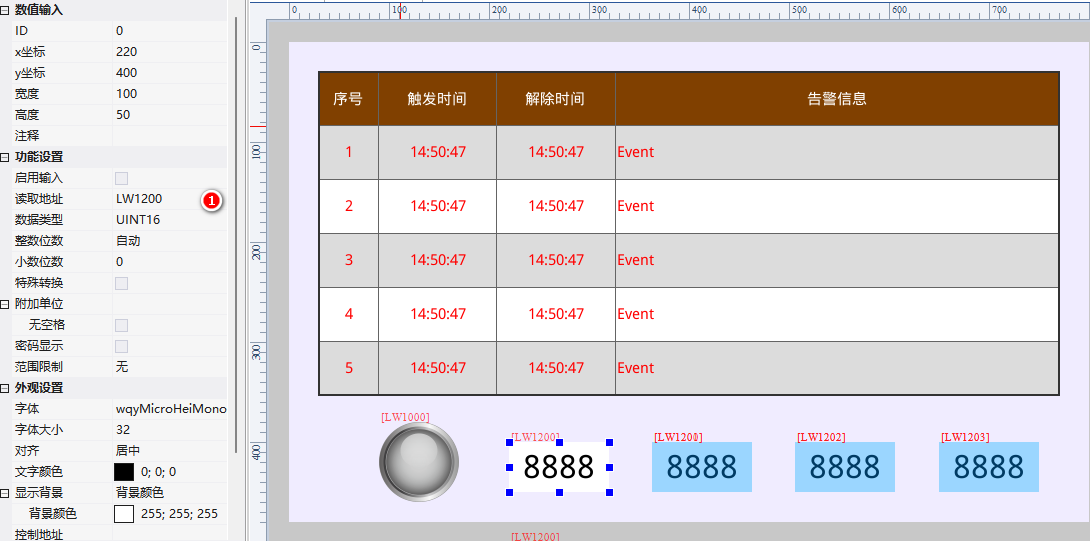

界面设置四个数值控件，关联地址LW1200~LW1203，用于告警参数的模拟，配置属性如下：

读取地址：LW1200

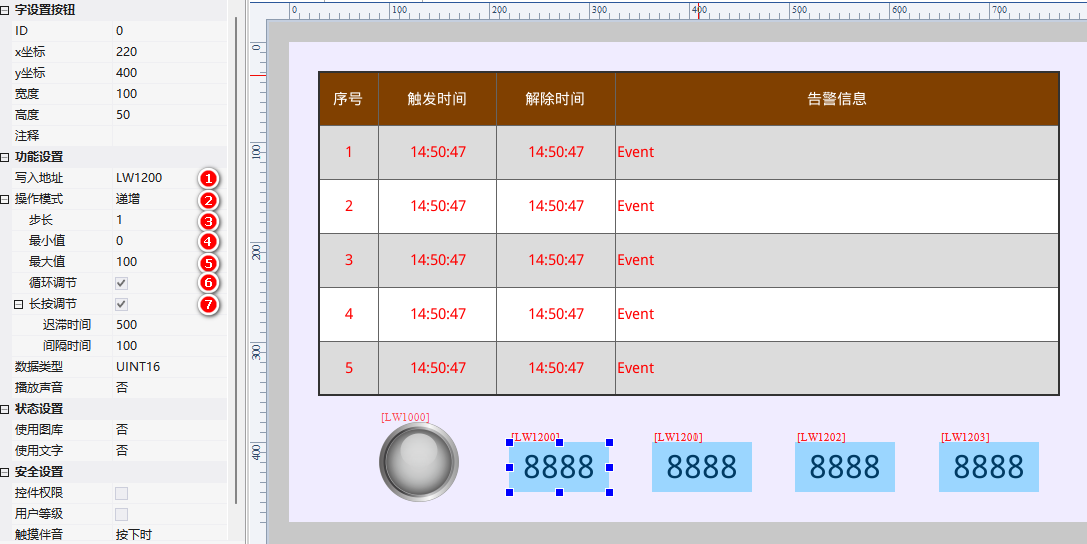

界面设置四个字设置按钮，关联地址LW1200~1203，覆盖在数值控件上，用于设置数值控件，配置属性如下：

写入地址：LW1200；
操作模式：递增；
步长：1；
最小值：0；
最大值：100；
循环调节：√；
长按调节：√；

3.Lua脚本

脚本初始化开启告警脚本解析，按键按下对地址LW1000写入，触发回调函数on_updata，在回调函数内读取地址LW1000的值来对告警进行触发或关闭，通过回调函数on_get_warning_param返回告警参数，在回调函数on_parse_warning内拼接文本内容返回告警内容，代码如下显示：

function on_get_warning_param(warning_id)

    local data0,data1,data2,data3 = 0,0,0,0

    if warning_id == 1
    then
        data0 = get_uint16(VT_LW, 0x1200)
        data1 = get_uint16(VT_LW, 0x1201)
        data2 = get_uint16(VT_LW, 0x1202)
        data3 = get_uint16(VT_LW, 0x1203)
    end
    print('on_get_warning_param('..warning_id..') : '..data0..', '..data1..', '..data2..', '..data3)
    return data0,data1,data2,data3
end

--告警解析
function on_parse_warning(warning_id,text,screen_id,control_id, p0,p1,p2,p3)

    local id = 0
    text = nil

    if warning_id == 1
    then
        text = '馈线'..(string.format('%03d', p0))..' '..'电流上限告警:' ..' '..(p1/10)..'A\n'..(string.format('%03d', p2))..'号箱电压：'..(p3/10)..'V'
    end

    if text ~= nil
    then
        return text, 1
    end

end


function on_init()

    warning_set_mode(1)--告警脚本解析

end

function on_update(slave,vtype,addr)

    if vtype == VT_LW and addr == 0x1000
    then
        local val = get_uint16(VT_LW, 0x1000)
        warning_set(1 , val, 1)
    end
end

4.运行预览

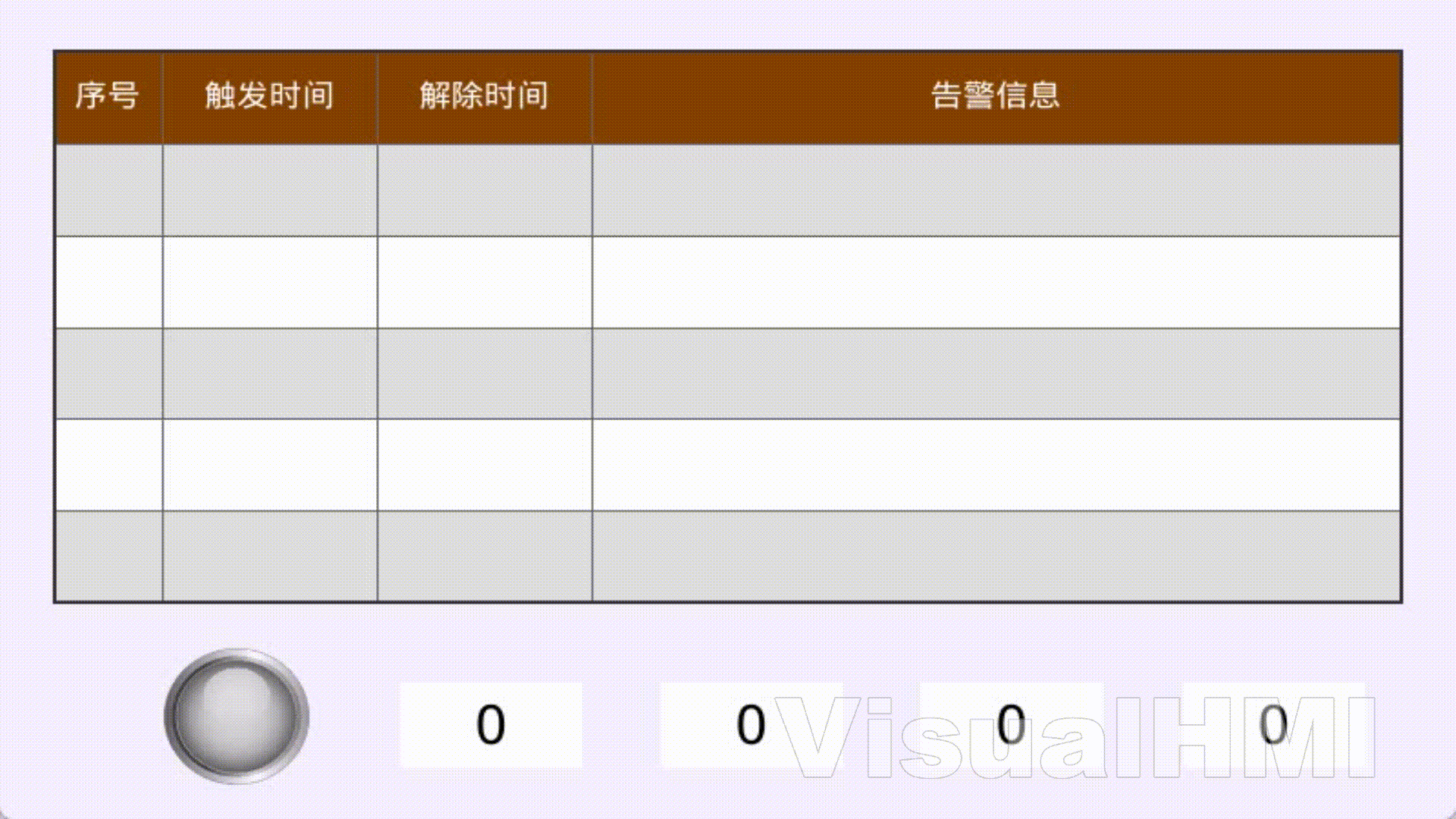

运行虚拟屏，通过字设置按钮对数值控件进行数值写入，点击位状态指示灯触发告警查看告警带参数显示，如下所示：
