VisualHMI - PLC通讯联调

在 HMI 人机交互界面的测试过程中，如遇通信异常，可依据本章节所定义的标准化诊断流程与系统化排查方法，对通信链路各层级进行逐项分析与验证

1.硬件接线

若用户所使用的产品型号为 HMI10600KM070_D011_4T，在与 PLC 建立串行通信时，须确保以下前提条件：

PLC 侧必须配备 RS485 通信接口；
HMI 与 PLC 的串口引脚须严格遵循 RS485 电气连接规范，即：
- HMI 的 A（RS485+） 对应 PLC 的 A（或 D+）；
- HMI 的 B（RS485−） 对应 PLC 的 B（或 D−）；
禁止交叉接线或悬空信号线

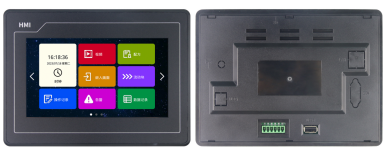

只有在物理层接线正确、电气匹配的前提下，方可建立稳定、可靠的 RS485 通信链路，确保 HMI 与 PLC 间数据交互的完整性与时效性。端口引脚定义如下：

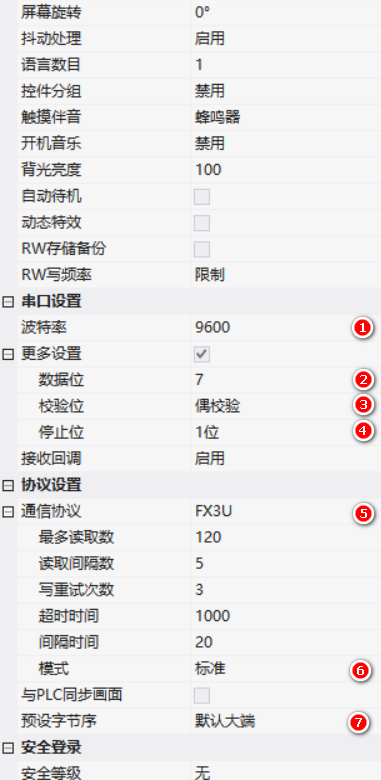

在确保 HMI 与 PLC 的 RS485 物理接线正确无误 后，需进一步配置 HMI 工程中的串口参数与通信协议，使其与目标 PLC 的通信规范严格匹配。以 三菱 FX3U 系列 PLC 为例，HMI 工程中应按如下要求进行设置：

配置项	设置值	说明
波特率	9600 bps	必须与 PLC 侧设定一致
数据位	7 位	FX 系列串行通信标准为 7 位数据
校验位	偶校验（Even）	校验方式必须匹配，否则通信失败
停止位	1 位	固定为 1 位
通讯协议	FX3U	选择对应 PLC 型号的专用协议
协议模式	标准 / 扩展	- 标准模式：适用于原装三菱 FX3U PLC - 扩展模式：适用于兼容 FX 协议的国产 PLC）
字节序	大端（Big-Endian）	根据PLC寄存器配置进行设置

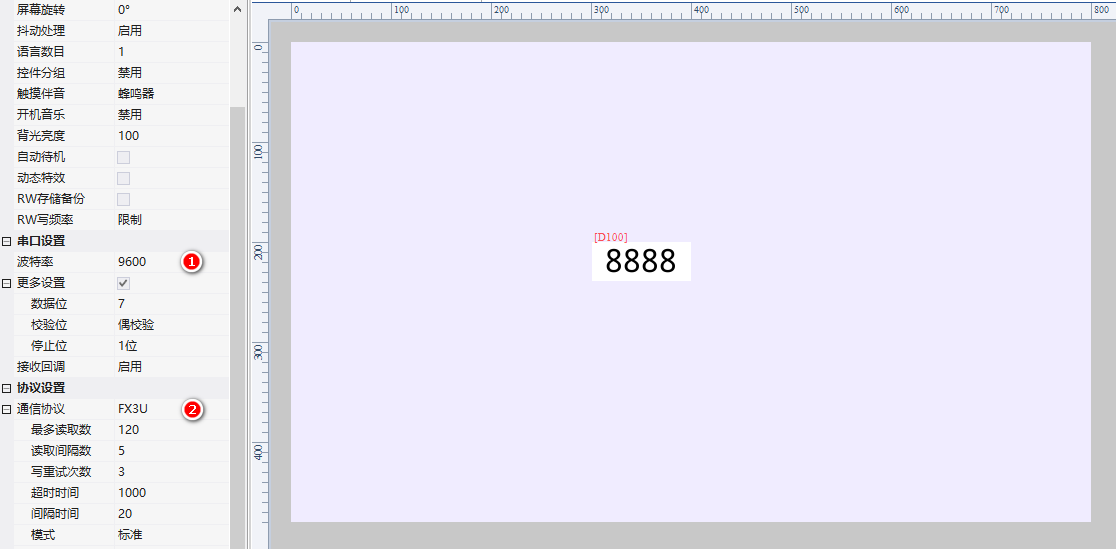

控件配置 在 HMI 工程画面中添加一个数值显示控件，并将其数据源绑定至 PLC 的寄存器地址 D100，确保地址格式、数据类型（如 16 位有符号/无符号整数）与 PLC 定义一致。
PLC 端预置值 在 PLC 程序中将 D100 赋值为 123，并在 PLC 运行状态下保持该值稳定。
HMI 下载 将 HMI 工程编译并通过 SD下载到实体屏幕上（如型号 HMI10600KM070_D011_4T）。
功能验证 设备上电运行后，观察画面中该数值控件是否正确显示 “123”。
- 若显示正常 → 表明 HMI 与 PLC 通信链路畅通，地址映射及数据解析正确；
- 若显示异常
  - 如：D100=31488，PLC的D100=123, 16位无符号整形的16进制为007B，若高低位反了，则是7B00，显示31488，只需要修改工程配置的预设字节序，短整形改为21
  - 如：D100=0，或非31488，表示通讯异常，或指向D100的地址映射不对

以下是以 HMI10600KM070_D011_4T 与 PLC（RS485 接口）通信调试 为目的，在排除字节序、硬件解析、串口配置等基础问题后，通过 USB 转 RS485 串口线 + HMI 虚拟屏 进行通信链路验证的标准操作流程。

硬件准备
- USB 转 RS485 串口线；
- 已上电运行的 PLC（确保 D100 等寄存器有预设值，如 D100 = 123）；
接线连接
- 将 USB 转 RS485 模块的 A、B 端 分别连接至 PLC 的 RS485 接口 A（+）、B（−）；
- 注意：无需连接 HMI 实体屏，仅通过虚拟屏模拟通信；
- 确保 PLC 与 PC 共地（若通信不稳定，可连接 GND 线）。
PC 端识别 COM 口
- 插入 USB 转 RS485 线，打开设备管理器，确认分配的 COM 编号（如 COM5）。

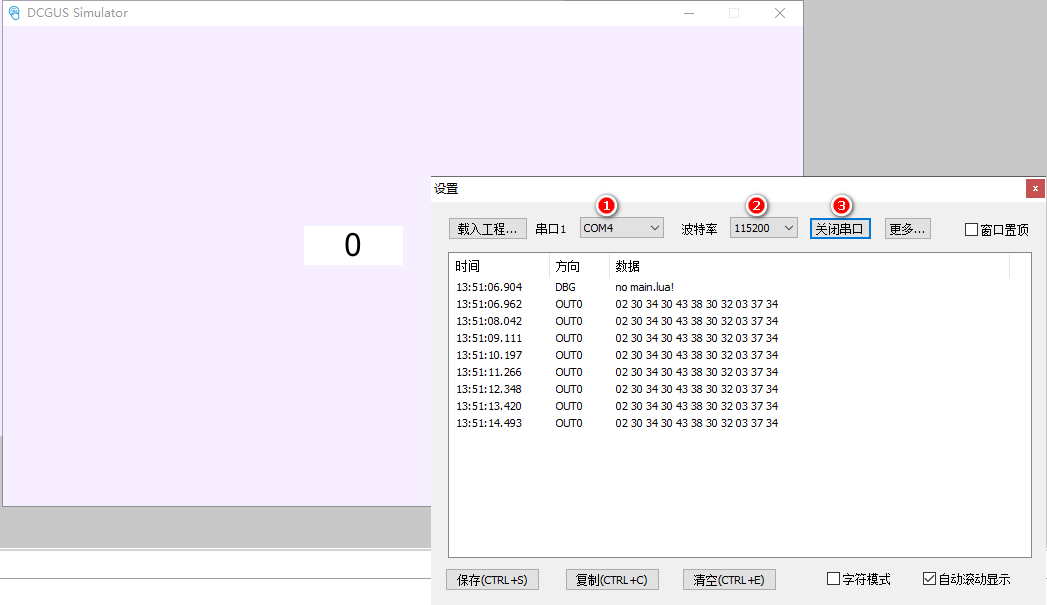

在虚拟屏运行界面或开发软件的通信设置中：
- COM 端口：选择 USB 转 RS485 对应的 COM 号（如 COM5）；
- 波特率等参数：与工程设置保持一致,如PLC 波特率为9600
- 打开串口

查看虚拟屏画面中 D100 数值控件是否正常显示 123
- 观察是否有 请求帧发出（如 02 30 34 30 43 38 30 32 03 xx xx）；
- 观察是否有 PLC 返回帧（如 02 37 42 30 30 03 xx xx）；

现象	结论
虚拟屏正确显示 D100 = 123，且通信日志收发正常	HMI 工程配置正确，实体屏通信异常可能由实体屏硬件或接线引起
虚拟屏无法通信，无返回帧	PLC 未响应，检查 PLC 站号、协议模式、RS485 接线或 PLC 程序
虚拟屏收到数据但数值错误	地址偏移、数据类型或协议解析逻辑问题（非字节序）

若虚拟屏收到数据但数值错误，请修改HMI的通讯协议-模式，如下所示，在运行虚拟屏调试
