VisualHMI - 嵌入画面控件
什么是嵌入画面控件？
嵌入画面控件是一种支持超屏内容浏览的高级容器型组件，用于在物理屏幕分辨率受限（如 800×480）的 HMI 设备上，完整呈现逻辑分辨率更大（最高可达 10000×10000 像素）的画面内容。用户可通过手指拖动操作，在可视窗口内平移查看超出当前视口范围的内容，实现类似“手机查看长图”或“地图漫游”的交互体验。
✅ 核心功能如下：
- 超屏内容承载能力
- 支持定义逻辑画布尺寸（最大 10000×10000 像素），远超设备物理分辨率；
- 所有控件、图形、文本等元素可自由排布于整个逻辑画布中，不受屏幕边界限制。
- 视口映射与裁剪显示
- 在主画面中划定一个矩形嵌入区域（Viewport）作为可视窗口；
- 手势拖动浏览
- 用户可在嵌入区域内按住并滑动，实时平移逻辑画布；
- 支持惯性滚动（部分平台）与边界弹性回弹，提升操作流畅性；
适用范围：VisualHMI - HMI&M系列&Dx系列
例程下载链接：VisualHMI - 嵌入画面控件(点击下载)
1.属性介绍
1.1.功能设置
嵌入画面控件的功能设置属性如下所示：
初始画面：控件显示的初始画面
触摸滑动：支持禁止、上下和左右方向触摸滑动
- 滑动通知，触摸滑动时是否上传事件通知
显示滑动条：是否显示控件的滚动条
读取地址：
- LW:目标画面
- LW:偏移位置，滚动条的位置
2.应用
2.1.工程配置

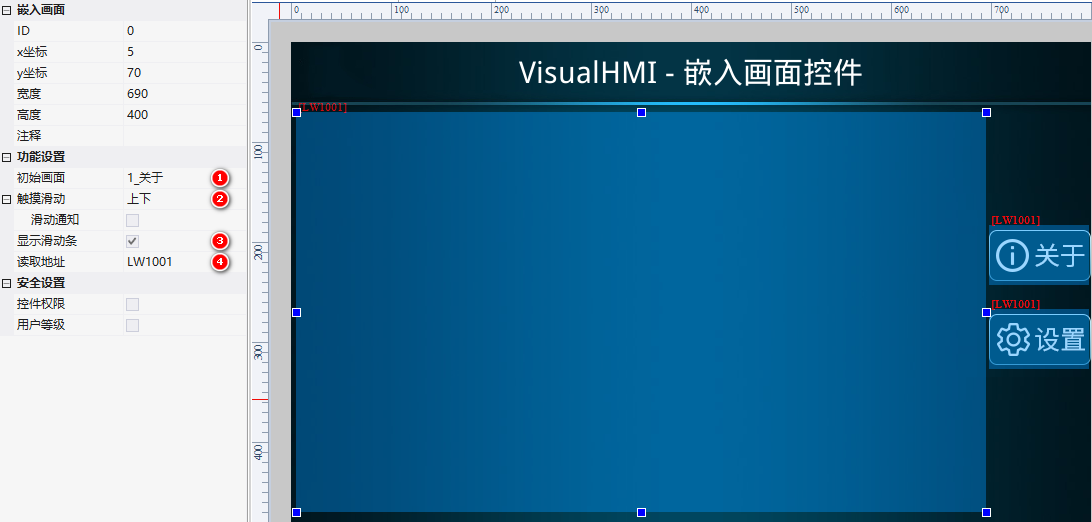

画面中添加【嵌入画面控件】，配置如下所示：
初始画面：1_关于；
触摸滑动：上下；
显示滑动条：√；
读取地址：LW1001。
画面中添加【字设置按钮】、【多状态指示灯】，用来实现按钮互斥，并设置【嵌入画面控件】的目标画面

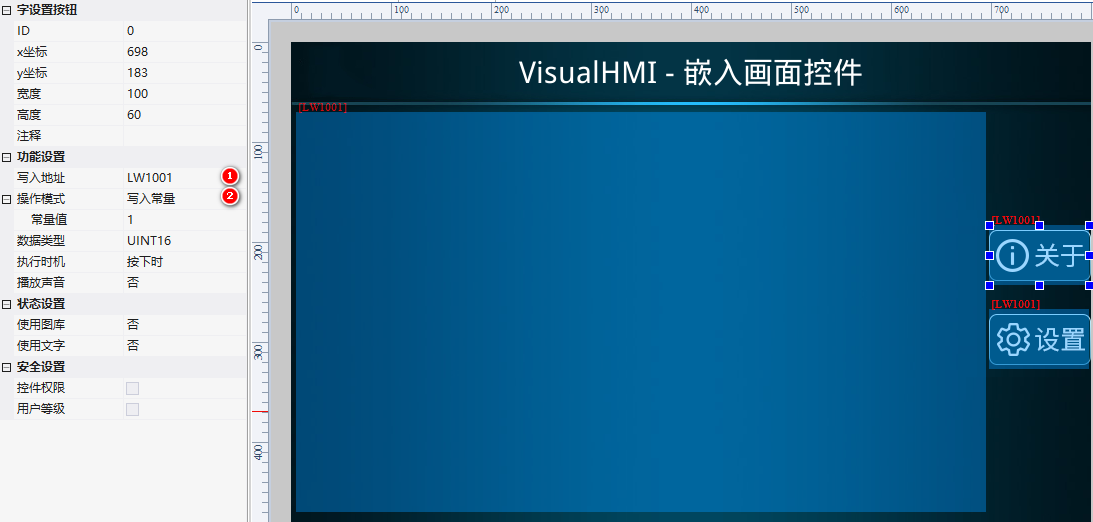

关于-【字设置按钮】控件的配置如下所示：
- 写入地址：LW1001
- 写入常量：1；

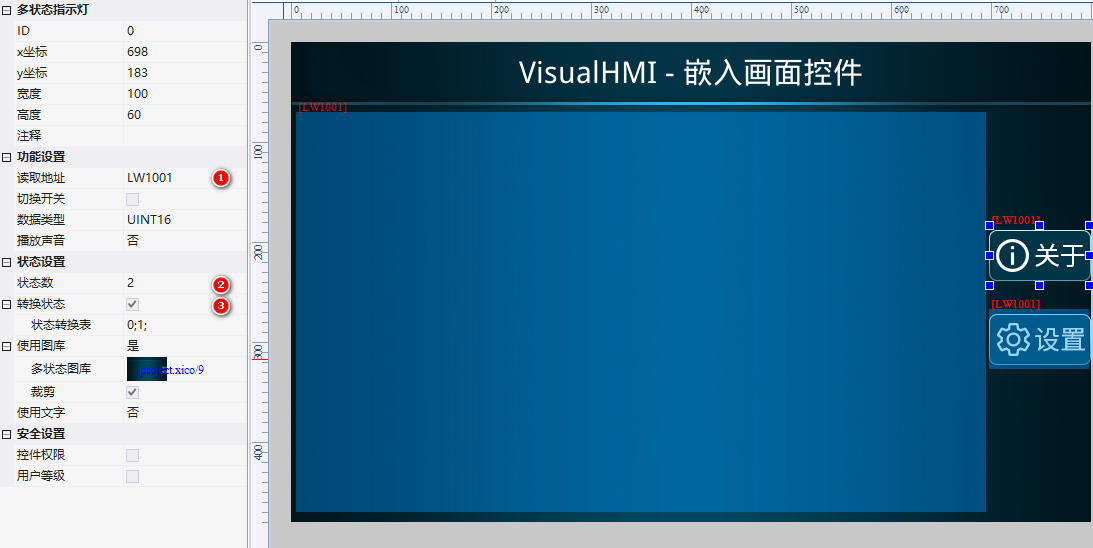

关于-【多状态指示灯】控件的配置如下所示：
- 写入地址：LW1001
- 状态数：2；
- 转换状态：√
- 状态转换表：0;1;
设置-【字设置按钮】控件、设置-【多状态指示灯】控件的属性配置，此处阐述，详细按钮互斥可参考【VisualHMI-字设置按钮控件】章节
2.2.画面配置
2.2.1.“关于”画面

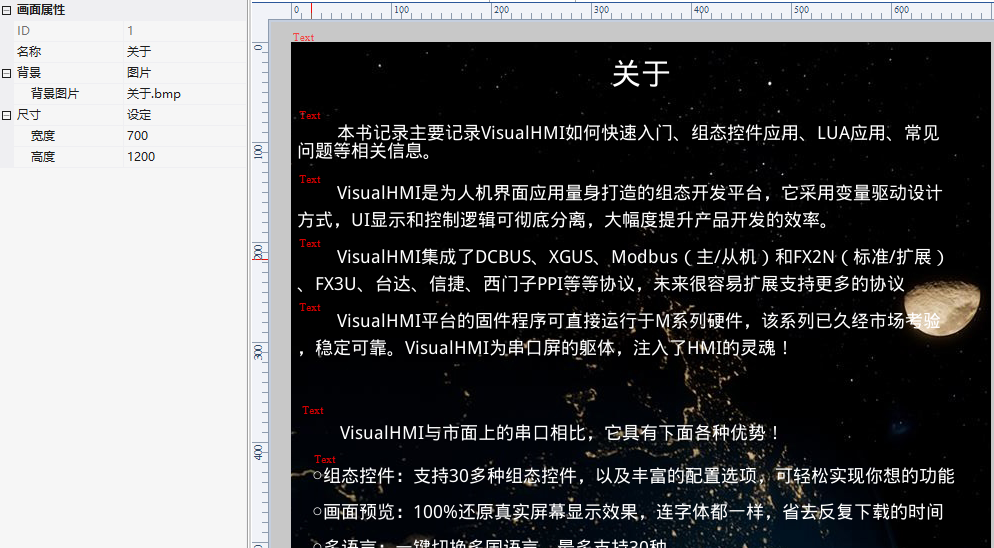

"关于"画面，配置尺寸代销为700x1200。添加数个文字控件，介绍相关VisualHMI软件平台，如下所示
2.2.2.“设置”画面

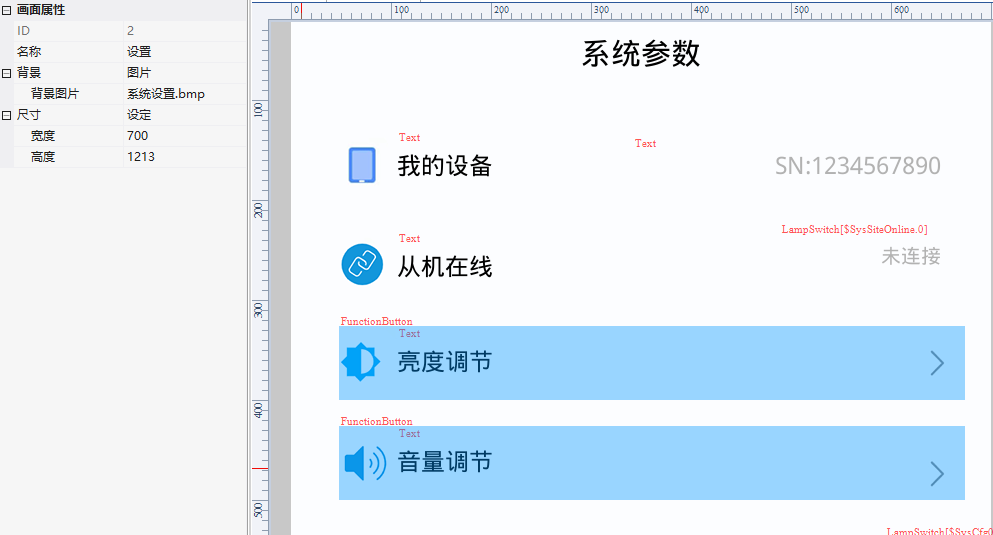

"设置"画面，配置尺寸代销为700x1213。添加相关控件，用来设置相关系统参数，如下所示
2.3.运行预览
运行虚拟屏，【嵌入画面】控件关联“关于”页面，滑动嵌入画面控件，可以看到相关文字描述；击设置按钮，【嵌入画面】控件关联“设置”页面，如下所示
