VisualHMI - 艺术字控件

什是艺术字控件？

艺术字显示具有特殊效果、自定义字体或装饰性的文字。这类控件弥补了标准文本控件样式单一的不足，能让界面更美观、更具品牌感。相比较传统的矢量/点阵字库，可显示立体/3D、渐变填充、描边的丰富效果。

适用范围：VisualHMI - HMI&M系列&Dx系列

例程下载链接：VisualHMI - 艺术字控件(点击下载)

1.属性介绍

本章节重点介绍艺术字的属性

[!warning|tip:注意] 艺术字控件，不支持弹出键盘输入.

1.1.功能设置

艺术字控件的功能设置，属性如下所示

1. 读取地址
2. 数据类型：支持“UINT16”、“INT16”、“UINT32”、“INT32”、“UINT64”、“INT64”、“FLOAT”、“DOUBLE”的数据格式
3. 整数位数：整数部分个数，可以设置前补零的个数；

4. 小数位数：整数类型用于表达小数，浮点数用于保留小数位数。可以设置显示无效零（如整数类型100，设置2位显示，显示1.00）；

   如：整形类型，原值（串口指令传输的值）1234 设置2位小数，显示为12.34

   ​ 浮点类型，原值（串口指令传输的值）123.4** 设置1位小数，显示为123.4

1.2.外观设置

1. 对齐：“左”、“右”、“居中”；

2. 图片：艺术字的图片，严格按照“0123456789-.” 顺序排列

2.应用案例

2.1.工程配置

画面中添加艺术字控件，属性配置如下所示：

功能设置的配置如下所示：

1. 读写地址：LW1000；
2. 数据类型：INT16
3. 整数位数：自动
4. 小数位数：1， 4.1. 后补零：补零

外观设置的配置如下所示：

1. 对齐：“居中”；

2. 图片：艺术字的图片，关联图库

2.2.运行预览

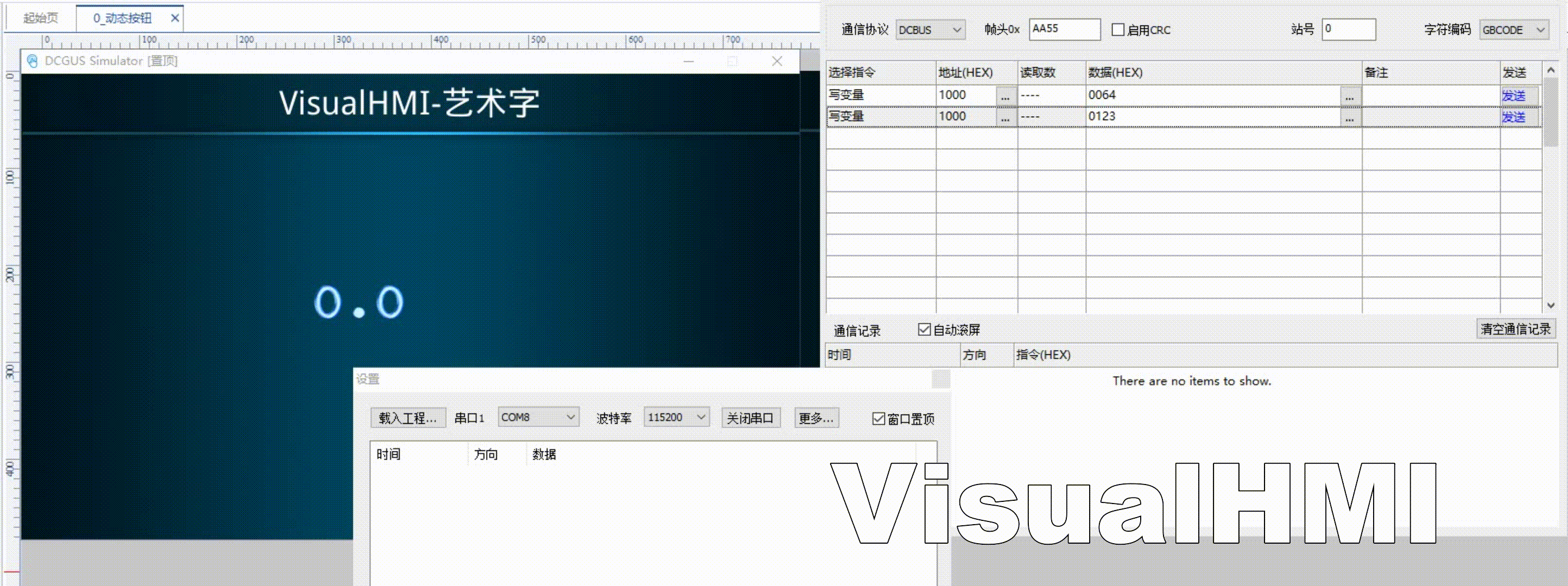

运行虚拟屏，发送指令，艺术字显示效，如下所示:
