VisualHMI - 告警参数

在HMI（人机界面）系统中，为实现告警信息的动态化与语义清晰化，告警文本支持将寄存器中的实时数据嵌入。系统提供最多四个可独立配置的参数字段，每个参数可分别设置其显示格式（如小数位数）。告警内容可自动拼接，从而更直观的体现告警信息。

适用范围：VisualHMI - HMI&M系列&Dx系列

例程下载链接：ViusalHMI - 告警参数(点击下载)

1.API 说明

1.1.on_get_warning_param(warning_id)

告警参数动态回调函数,on_get_warning_param(warning_id) 是 HMI 系统提供的告警参数设置接口，当工程告警设置中为启用“告警参数”功能后，系统在显示告警详情时自动调用此函数，通过告警ID，根据具体业务逻辑，返回该告警的参数，支持返回最多 4 个数值/状态参数（data0～data3）；实现个性化、可读性强的告警提示

📊 参数说明

参数名	类型	说明
`warning_id`	number	告警唯一标识符

📊 返回值说明

返回值	类型	必填	说明
`data0`	number	否	告警参数 0 • 用于填充告警设置→中的`{#0:num1.num2}` • 或者on_parse_warning(...)中的p0
`data1`	number	否	告警参数 1 • 用于填充告警设置→中的 `{#1:num1.num2}` • 或者on_parse_warning(...)中的p1
`data2`	number	否	告警参数 2 • 用于填充告警设置→中 `{#2:num1.num2}` • 或者on_parse_warning(...)中的p2
`data3`	number	否	告警参数 3 • 用于填充告警设置→中 `{#3:num1.num2}` • 或者on_parse_warning(...)中的p3

2.应用

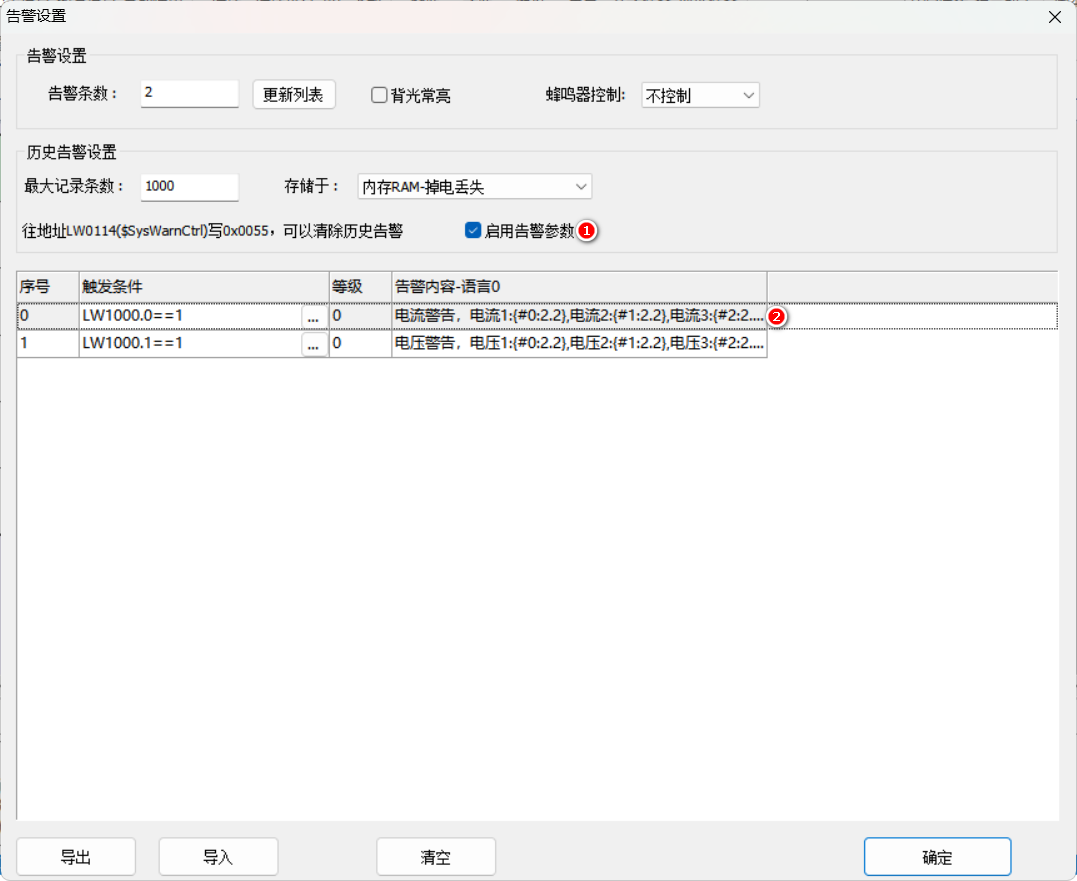

2.1.告警设置

启用告警参数：√
告警内容：启用告警参数，参数内容中，参数的设置要遵循{#data:num1.num2}这种格式
data：告警参数ID，最多设置4个，从0开始
num1：整数位前置空格个数
num2：小数位个数，显示补零

2.2.画面配置

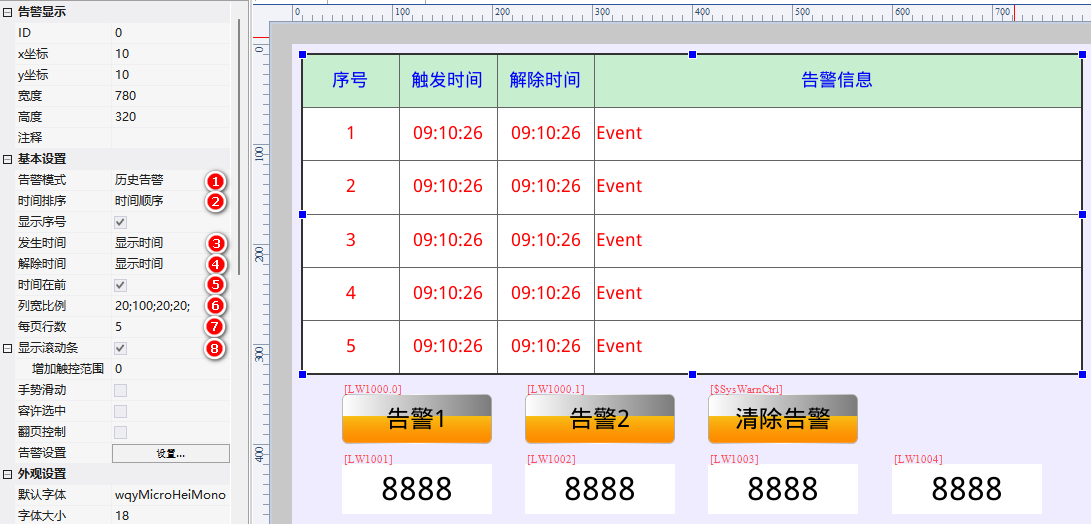

在画面添加一个告警显示控件，“告警控件”属性配置如下所示：

告警模式：历史告警；
时间排序：时间顺序；
发生时间：显示日期和时间；
解除时间：显示日期和时间；
时间在前：√；
列宽比例：20;100;20;20;
每页行数：5；
显示滚动条：√；

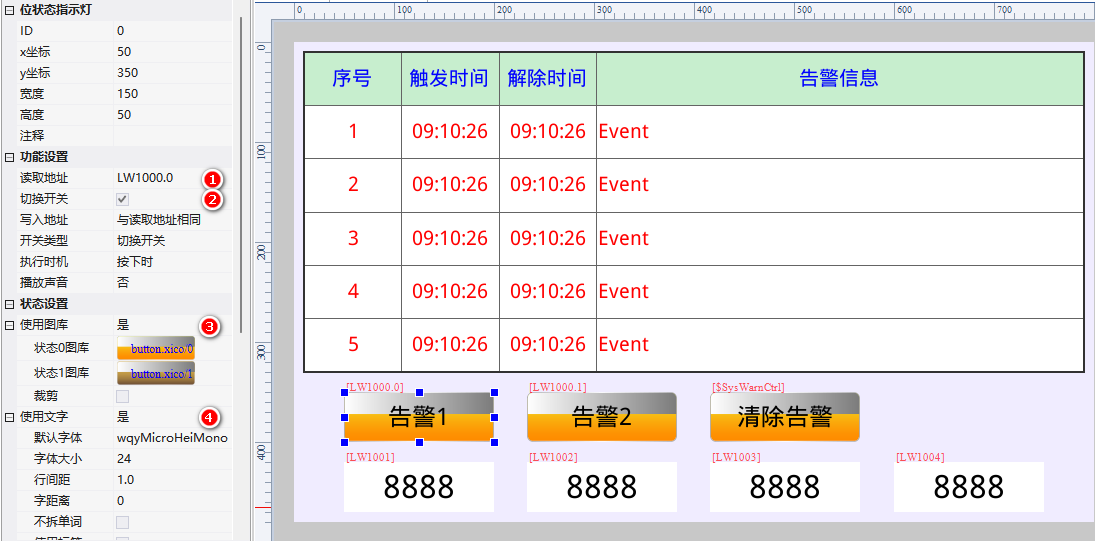

界面设置两个位状态指示灯，关联地址LW1000.0和LW1000.1，用于触发和解除告警，配置属性如下：

读取地址：LW1000.0
- 开关类型：切换开关
切换开关：√
使用图库：√
使用文字：√

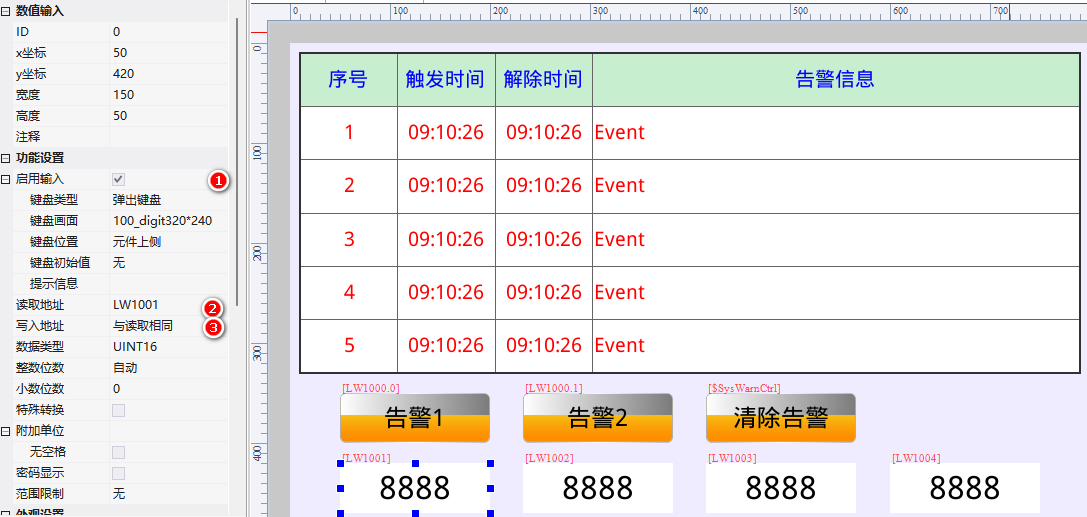

界面设置四个数值控件，关联地址LW1001~LW1004，用于告警参数的模拟，配置属性如下：

启用输入：√
读取地址：LW1001
写入地址：与读取相同

3.Lua脚本

通过回调函数，根据告警ID进行区分，return返回参数，如第一个参数格式为{#0:2.2}，则data0需要计算：缩小100倍，代码如下显示：

function on_get_warning_param(warning_id)

    if warning_id == 0 or warning_id == 1 --告警ID = 0 或 告警ID = 1
    then
        local data0,data1,data2,data3 = 0,0,0,0
        data0 = get_uint16(VT_LW, 0x1001)/100
        data1 = get_uint16(VT_LW, 0x1002)/100
        data2 = get_uint16(VT_LW, 0x1003)/100
        data3 = get_uint16(VT_LW, 0x1004)
        return data0,data1,data2,data3
    end
end

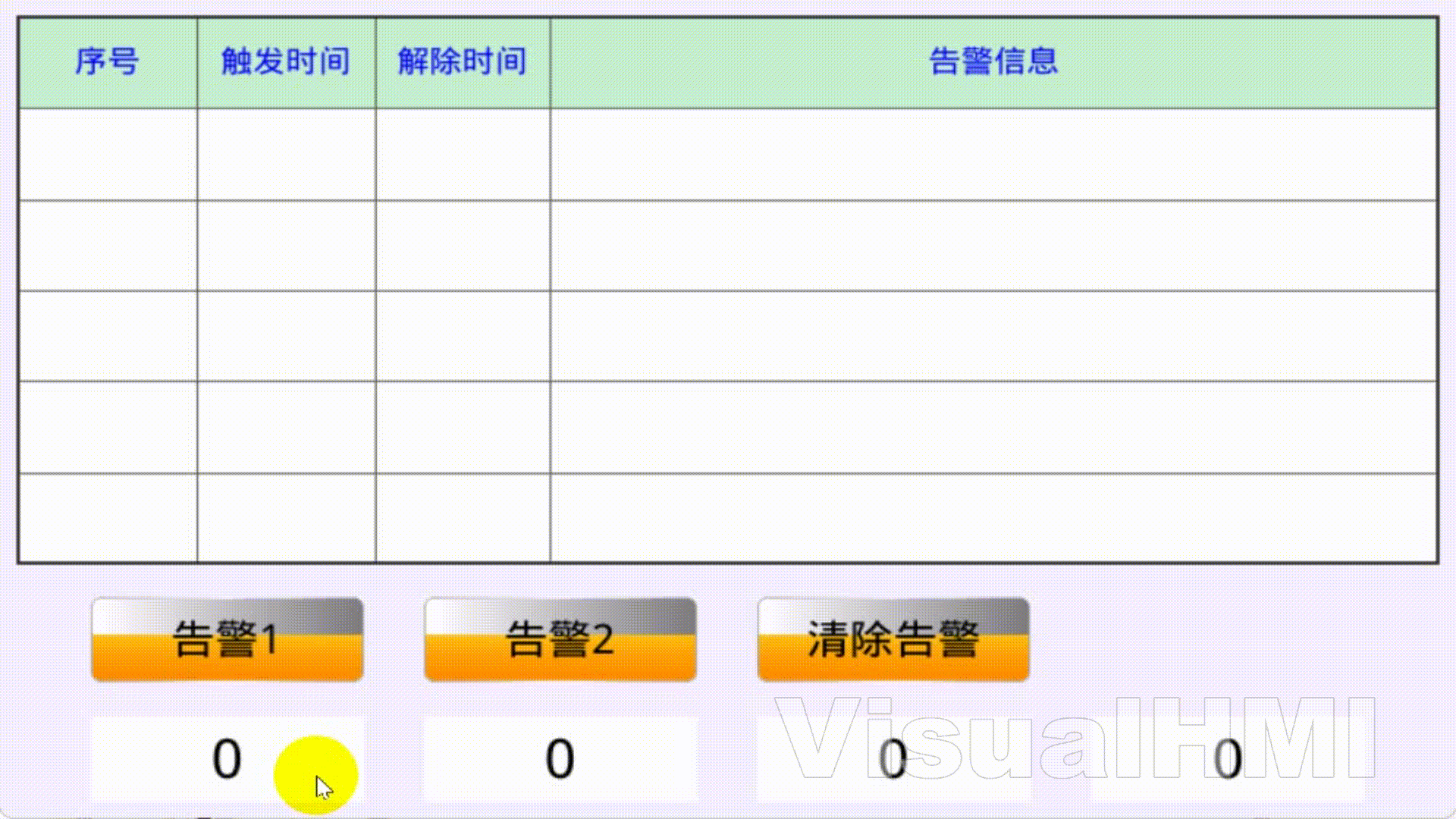

4.运行预览

运行虚拟屏，通过键盘输入对数值控件进行数值写入，点击位状态指示灯触发告警查看告警带参数显示，如下所示：

11 VisualHMI-告警带参1
