VisualHMI - 动态特效
什么是动态特效？
动态特效是一套内置于 VisualHMI 的时间驱动型可视化动画引擎，允许开发者为任意 UI 控件（如按钮、文本、图片、仪表等）施加平滑、可配置的过渡效果。该系统通过参数化插值算法自动完成属性变化过程，无需逐帧绘制或复杂脚本，显著提升人机界面的交互流畅性与视觉表现力。
✅ 核心功能如下：
支持的的属性动画
- 位置（Position）：控件在画面中的 X/Y 坐标平滑移动；
- 尺寸（Scale / Size）：宽度、高度或整体缩放比例动态调整；
- 透明度（Opacity）：从完全透明到不透明的渐变过渡；
支持进入/退出多种缓动
- 线性（Linear）
- 缓入缓出（Ease-in-out）
- 弹性（Elastic）
回弹（Bounce）
动画时长可精确配置（如 200ms、500ms），确保节奏符合人因工程。
使用范围：VisualHMI - DX系列

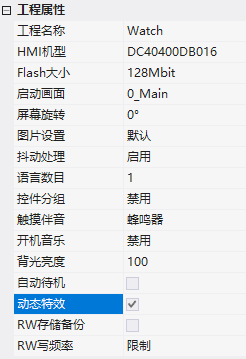

在VisualHMI工程属性中，勾选动态特效，才能够启用功能，如下所示
1.属性介绍

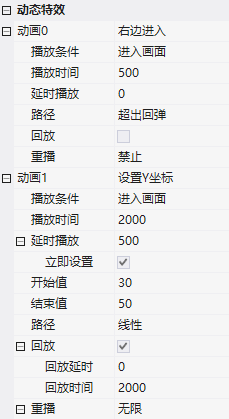

动态特效的设置，属性如下所示
1.1.动态特效
动画：设置该控件实现动态特效的动画效果，目前有”左边进入“、”右边进入、”上边进入“、”下边进入“、”左边退出“、”右边退出、”上边退出“、”下边退出“、”设置X坐标“、”设置Y坐标“、”设置宽度“、”设置高度“、”大小变化“、”透明度变化“、”自定义“、”无“这些选项，选择”无“则是不启用，可以设置两个动画效果；
播放条件：播放动态特效动画效果的条件，有进入画面和指定条件；
- 进入画面：进入界面后自动执行动画效果；
- 指定条件：设置条件地址，以及满足的条件状态，当条件满足时动画才执行；
延时播放：当满足播放条件后，延时时间播放，单位毫秒；
路径：动画执行时的运行路径方式，目前有”线性“、”渐入“、”渐出“、”渐入渐出“、”超出回弹“、”多次反弹“这几种；
回放：动画播放结束后按原本路径反方向重新播放，启用可设置回放延时和回放时间
- 回放延时：动画播放结束后，延时反方向重新播放动画的时间，单位毫秒；
- 回放时间：动画播放结束后，反方向重新播放动画的播放时间，单位毫秒；
重播：动画结束后是否重新播放，可设置”禁止“、”指定“、”无限“，启用后可设置重播延时，上一个动作结束后重新播放的延时时间，单位毫秒；
2.应用案例
2.1.工程配置

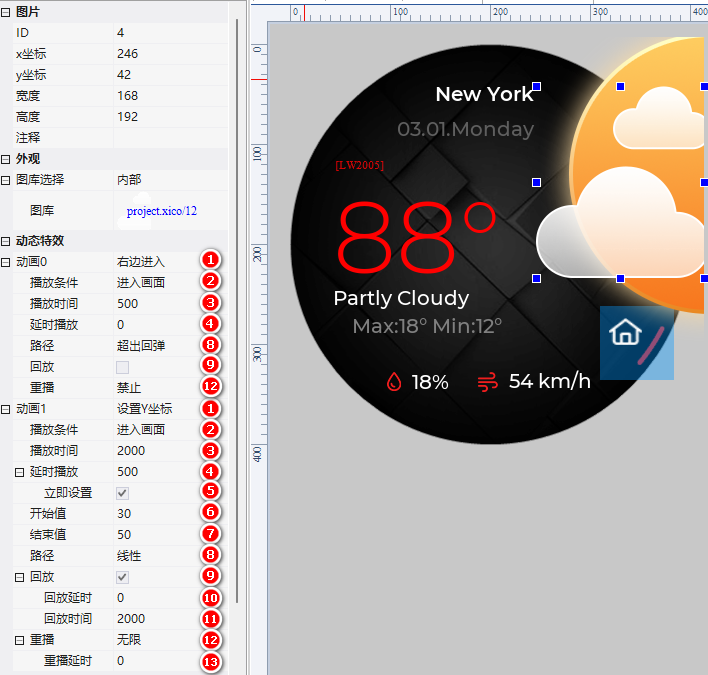

工程启用动态特效后，动画的设置，属性配置如下所示：
- 动画：动画0设置“右边进入”，动画1设置“设置Y坐标”；
- 播放条件：动画0和动画1都设置“进入画面”；
- 播放时间：动画0设置“500”，动画1设置“2000”；
- 延时播放：动画0设置“0”，动画1设置“500”；
- 立刻设置：动画1：√；
- 开始值：动画1设置“30”；
- 结束值：动画1设置“50”；
- 路径：动画0设置“超出回弹”，动画1设置“线性”；
- 回放：动画1：√；
- 回放延时：动画1设置“0”；
- 回放时间：动画1设置“2000”；
- 重播：动画0设置“禁止”，动画1设置“无限”；
- 重播延时：动画1设置“0”；
2.2.运行预览
运行虚拟屏。通过切换界面，来查看动态特效在触发后播放动画的效果，如下所示：
