VisualHMI - 进度条控件
什么是进度条控件？
条形进度条控件作为人机界面中的经典可视化元素，在工业HMI与嵌入式系统中具备不可替代的专业优势，尤其适用于需精确量化 、某些工作进程的显示等等，可水平和垂直方向显示。
适用范围：VisualHMI - HMI&M系列&Dx系列
例程下载链接：VisualHMI - 进度条控件(点击下载)
1.属性介绍
本章节重点介绍进度条控件的属性，分为功能设置和外观设置
1.1.功能设置
进度条控件的功能设置，属性如下所示
读取地址：控件读取绑定的地址；
数据类型：支持“UINT16”、“INT16”、“UINT32”、“INT32”、“UINT64”、“INT64”、“FLOAT”、“DOUBLE”的数据格式
数值范围：进度条的范围值，可选择固定范围和可变范围；
固定范围：可设置最小值和最大值，必须为整数；
可变范围：可设置最小值地址和最大值地址。
1.2.外观设置
进度条控件的外观属性，属性如下所示
显示方向：设置进度条的显示方向；可以设置“从左往右”、“从右往左”、“从下往上”、“从上往下”4个方向显示；
显示效果：设置进度条的显示效果，可选择纯色、渐变色、图片；
纯色：
- 前景颜色：设置进度条的前景颜色为纯色；
- 圆形端点：勾选后，进度条两端为圆弧形
- 显示背景色：可设置为纯色背景色；
- 范围报警：设置报警的范围值，可设置固定范围和可变范围，并设置报警的上下限的进度条颜色。
- 前景颜色：设置进度条的前景颜色为纯色；
渐变色：
开始颜色：设定起始颜色；
结束颜色：设定终止颜色；
显示背景色：可设置为纯色背景色；
范围报警：设置报警的范围值，可设置固定范围和可变范围，并设置报警的上下限的进度条颜色。
贴图：设置进度条显示为图片，需设置进度条和背景的图库文件。
2.应用案例
2.1.固定范围
2.1.1.工程配置
画面中添加进度条控件，“固定范围”进度条控件的配置如下所示：
读取地址：LW1001；
数据类型：INT16
数值范围：固定范围；
最小值：0；
最大值：100；
显示方向：从左到右；
显示效果：贴图；
进度图库：progress.xico/17；
背景图库：progress.xico/5；
2.1.2.运行预览
运行虚拟屏，点击+ /-按键，进度条实时变化，且数值限制在0~100，运行效果如下所示
2.2.可变范围
2.2.1.工程配置

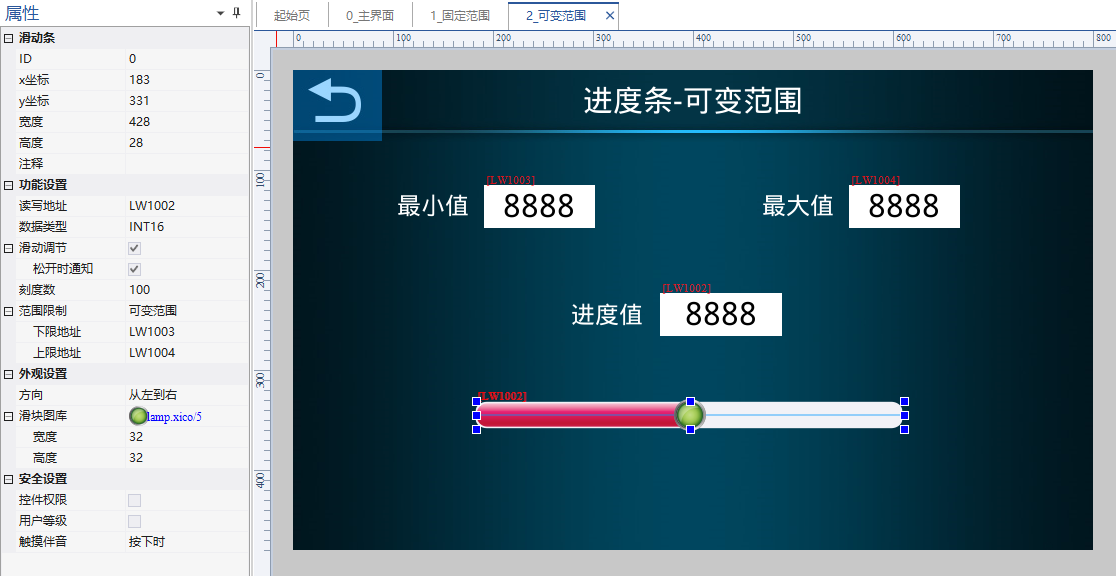

画面中添加进度条控件，“可变范围”进度条的配置如下所示：
读取地址：LW1002
数据类型：INT16
范围限制：可变范围；
下限地址：LW1003；
上限地址：LW1004；
方向：从左到右；
显示效果：贴图；
进度图库：progress.xico/17；
背景图库：progress.xico/5；
2.2.2.运行预览

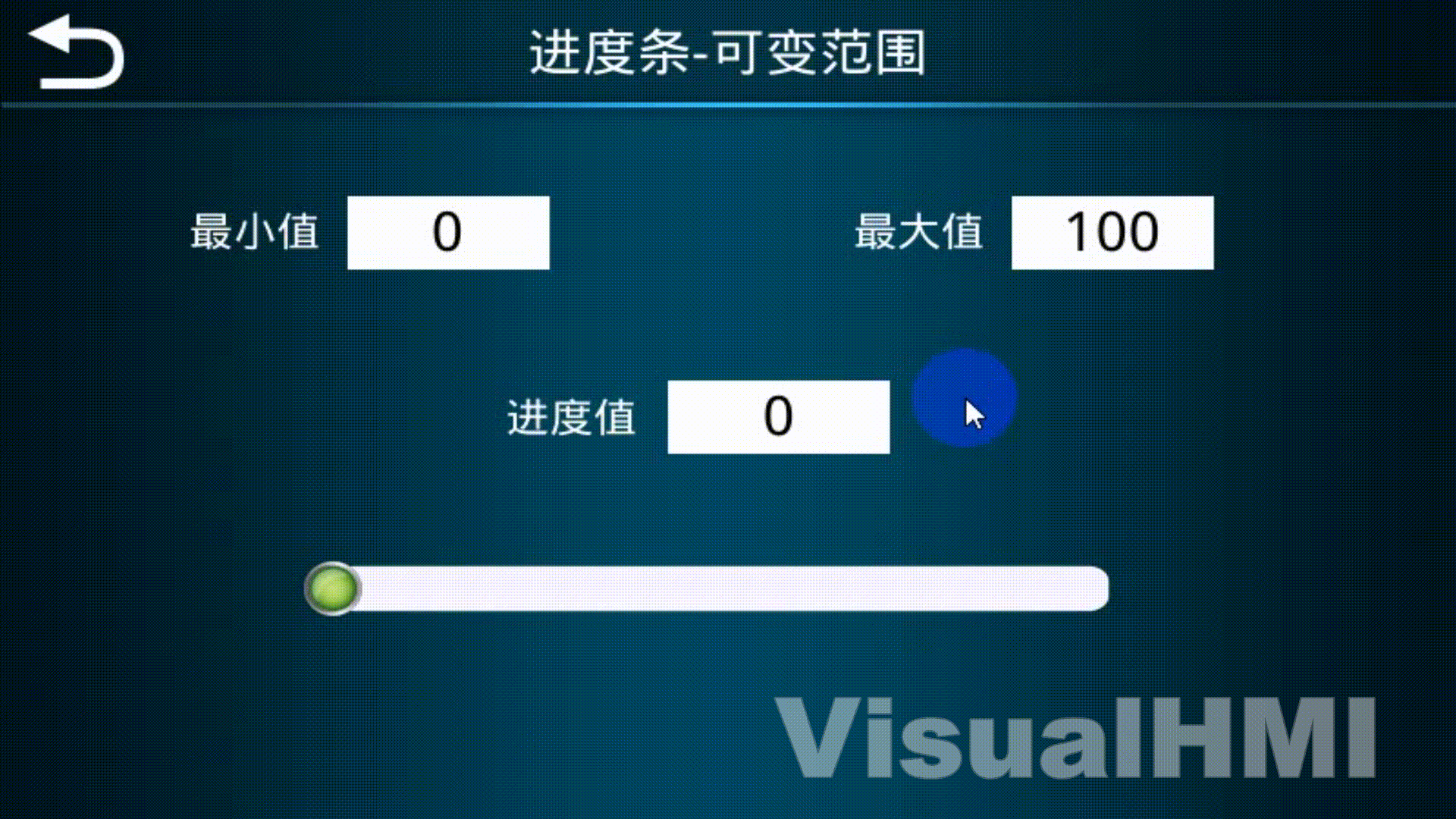

运行虚拟屏，设置最大值为1000，最小值为100。拖动滑动条，数值实时变化，如下所示：
