VisualHMI - 动画控件
什么是动画控件？
动画控件是一种用于播放多帧序列图像的可视化组件，通过加载预定义的图库文件（如 JPG/BMP/PNG 序列），实现设备状态动态呈现或引导性视觉反馈。该控件支持按需触发、条件控制及循环播放，显著提升人机界面的信息表达力与用户体验
适用范围：VisualHMI - HMI&M系列&Dx系列
例程下载链接：ViusalHMI - 动画控件(点击下载)
1.属性介绍
本章节重点介绍动画控件的属性，分为功能设置和外观设置
1.1.功能设置
动画控件的功能设置，属性如下所示
播放控制：
- 自动播放：进入此控件所在画面时，动画自动播放；
- 条件控制：满足设置条件时，动画自动播放；
- 读取地址：条件变量的地址；
- 比较：读取地址和值之间的比较关系，包括==、!=、<=、>=、<、>、IN:值在范围内（含边界）、OUT:值在范围外（不含边界）；
- 值：与读取地址比较的数值，一般只有一个数值。当比较选择了IN、OUT时，有两个数值，包括下限值和上限值；
播放速度：帧间隔时间，单位毫秒；
播放次数：可以选择无限次数和指定次数；
- 结束处理：指定次数播放完后，可以设置切换画面或写入指定的寄存器。执行次数1次，和指定播放次数无关。
停止播放时：显示第一帧、隐藏动画、暂停动画。
1.2.外观设置
滚轮控件的外观属性，属性如下所示
- 图库：选择控件显示的图标库
2.应用案例
2.1.自动播放
2.1.1.工程配置
画面中添加动画控件，属性配置如下所示：
- 播放控制：自动播放；
- 播放速度：500；
- 播放次数：无限；
- 停止播放时：显示第一帧；
- 图库：project/xico/0。
2.1.2.运行预览
屏幕切换到该画面，会一直循环播放动画，如下所示
2.2.条件控制
2.2.1.工程设置
画面中添加动画控件，属性配置如下所示：
播放控制：条件控制；
读取地址：LW1001；
比较：==；
值：1；
播放速度：500；
播放次数：无限；
停止播放时：暂停动画。
“播放/停止”的位状态指示灯控件中读取地址：LW1001，开启切换开关，写入地址：与读取地址相同，开关类型：切换开关。
2.2.2.运行预览

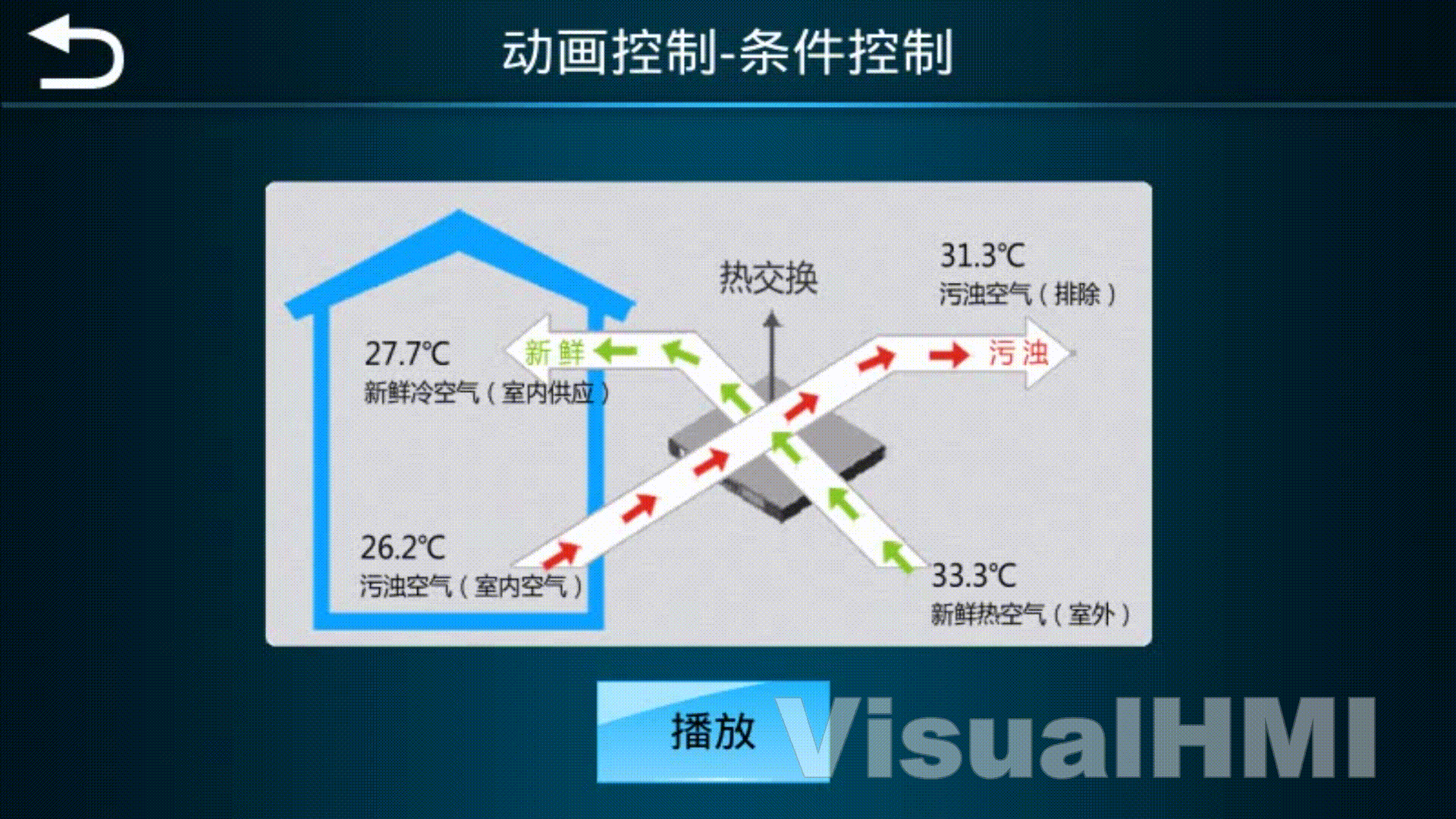

点击播放，设置寄存器LW1001 = 1,触发播放条件。点击停止，设置寄存器LW1001 = 0，停止播放，如下所示
2.3.发送通知
2.3.1.工程配置

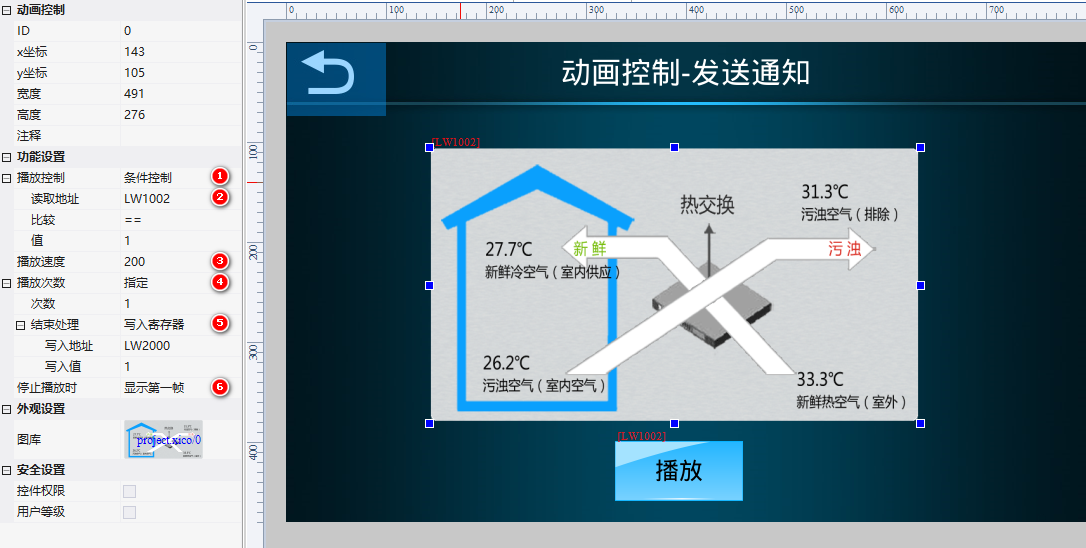

画面中添加动画控件，属性配置如下所示：
播放控制：条件控制；
读取地址：LW1002；
比较：==；
值：1；
播放速度：200；
播放次数：指定；
次数：1次
结束处理：写入寄存器
写入地址：LW2000
写入值：1
停止播放时：显示第一帧
2.3.2.运行预览

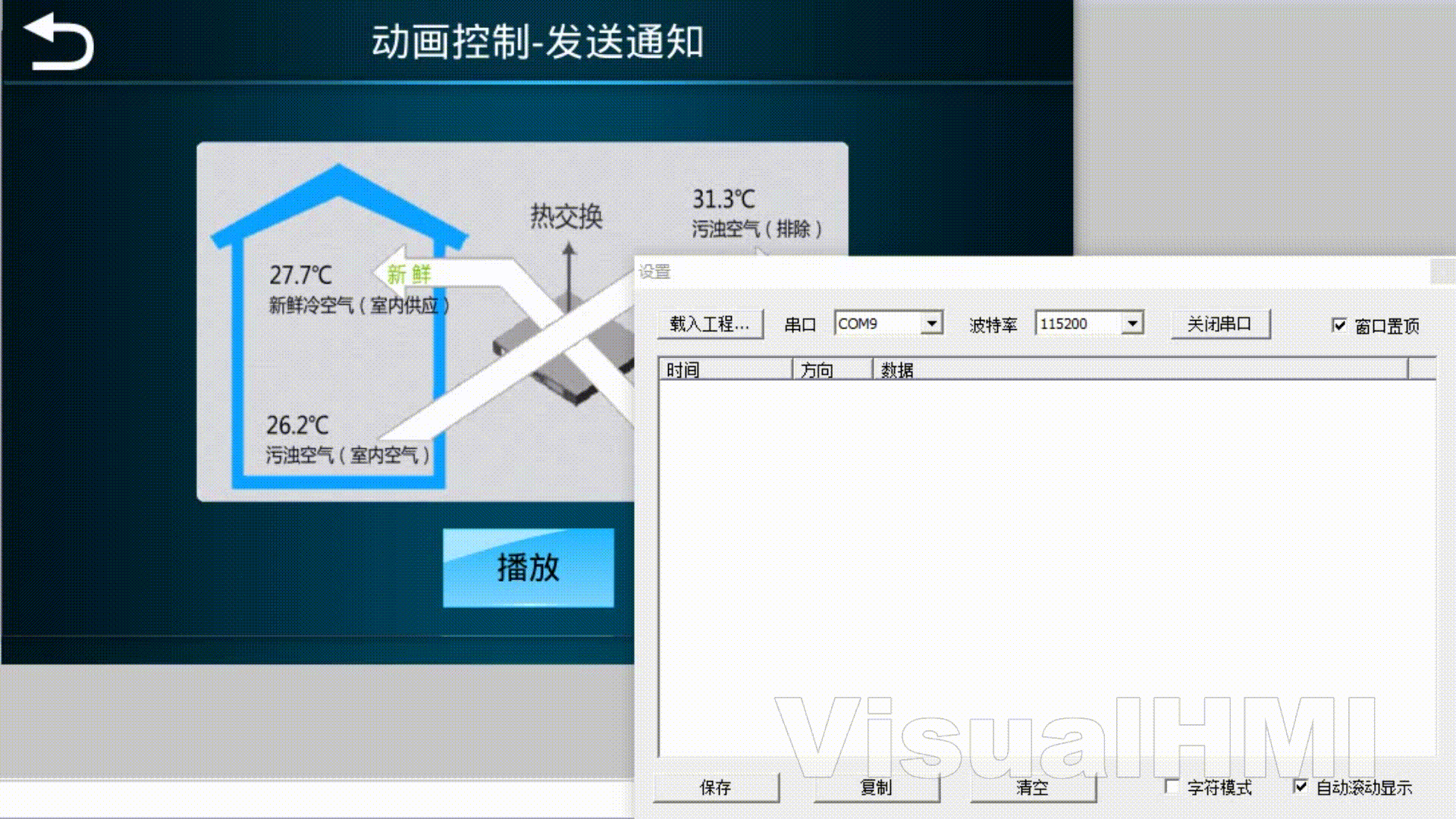

点击播放，设置寄存器LW1002= 1,触发播放条件，动画播放完，显示第一帧，并发送LW2000的通知。如下所示
2.4.切换画面
2.4.1.工程配置

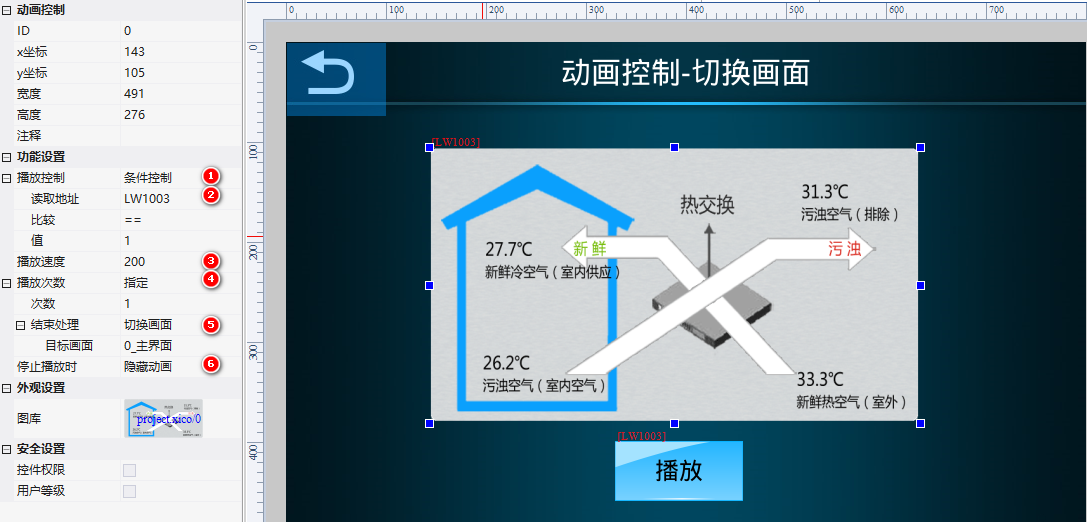

画面中添加动画控件，属性配置如下所示：
- 播放控制：条件控制；
- 读取地址：LW1003；
- 比较：==；
- 值：1；
- 播放速度：200；
播放次数：指定；
- 次数：1次
结束处理：切换画面
- 目标画面：主画面
- 停止播放时：隐藏动画
2.4.2.运行预览

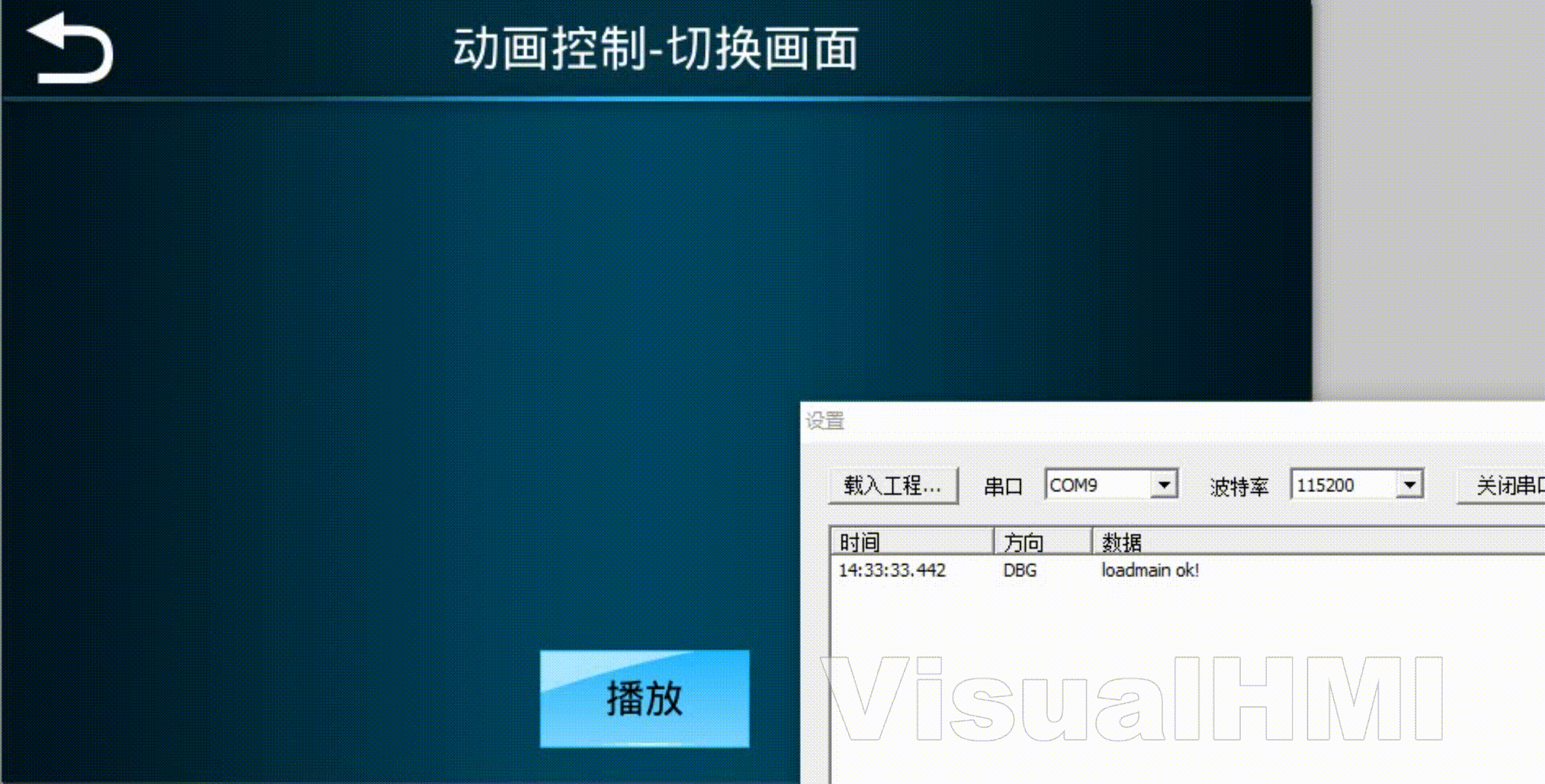

点击播放，设置寄存器LW1002= 1,触发播放条件，动画播放完，切换到主画面。如下所示
3.扩展用法
对同一个控件，若需要动态设置GIF播放速度，可以在脚本调用 wgt_set_param(screen,control, param,value)
特别说明
- param = 0x33，固定，表示设置gif的速度
- value:表示播放速度，单位位ms，如100，表示100ms切换一帧，200表示200ms切换一帧
- 需要给画面GIF填写控件ID（不为0）
