VisualHMI - 串口下载工程

1 联机

在工程，串口调试，选择屏幕连接电脑对应的物理串口，点击联机，如下所示：

[!note|tip:注意] 当实体屏幕串口的设置为“8N1” ，才支持 VisualHMI 联机进行升级

2 编译

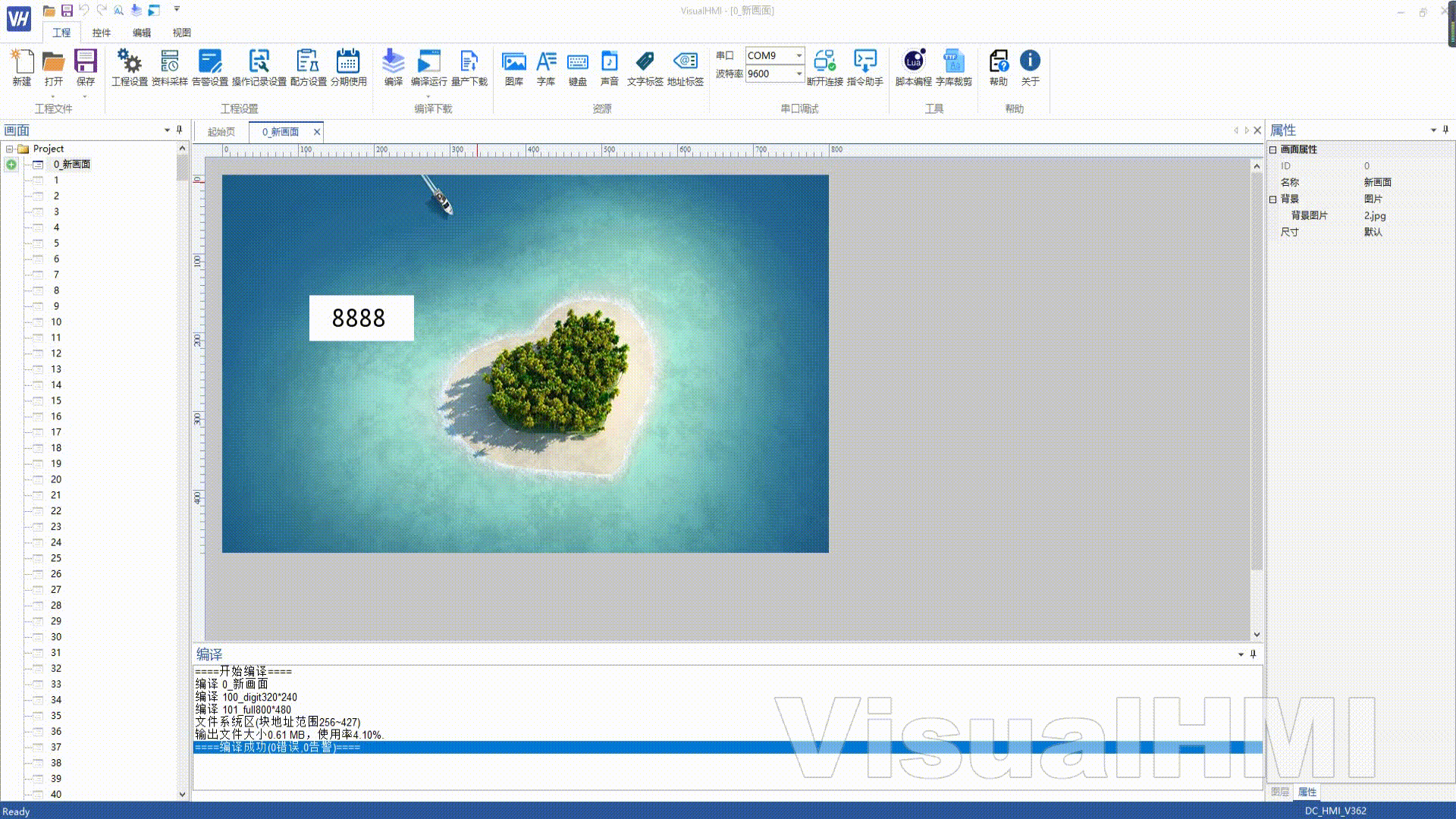

点击工程编译 , 若编译结果正常，如下所示：

3 下载

在编辑成功后，菜单栏工程→量产向导，点击量产向导。弹出对话框，如下所示，下拉选择提升比特率，点击串口下载

[!note|tip:注意] 1.RS485建议19200，RS232建议115200

2.升级过程中，屏幕锁死，不能点击或和PLC串口业务上的通讯，升级完成后，自动

3.用户主板也支持升级屏幕，相关升级协议说明参考VisualHMI - 串口升级工程协议(点击查看)
