VisualHMI - 滑动条控件
什么是滑动条控件？
滑动条控件支持拖动，常用于音量、亮度等功能。
适用范围：VisualHMI - HMI&M系列
例程下载链接：ViusalHMI - 滑动条控件(点击下载)
1.属性介绍
本章节重点介绍滑动条控件的属性，分为功能设置和外观设置
1.1.功能设置
滑动条控件的功能设置，属性如下所示
读写地址：控件所绑定的变量地址；
滑动调节：拖动进度条调节数值；
- 与读取相同：写到与读取相同的地址
刻度数：控件的总可读数量；
范围限制：无、固定范围、可变范围；
- 固定范围：可固定上下限值；
- 可变范围：可根据上下限地址动态调整上下限数值。
1.2.外观设置
进度条控件的外观属性，属性如下所示
- 方向：支持从左到右、从右到左、从上到下和从下到上；
- 滑块图库：滑块的图片；
- 宽度：滑块的宽度；
- 高度：滑块的高度。
2.应用案例
2.1.固定范围
2.1.1 工程配置

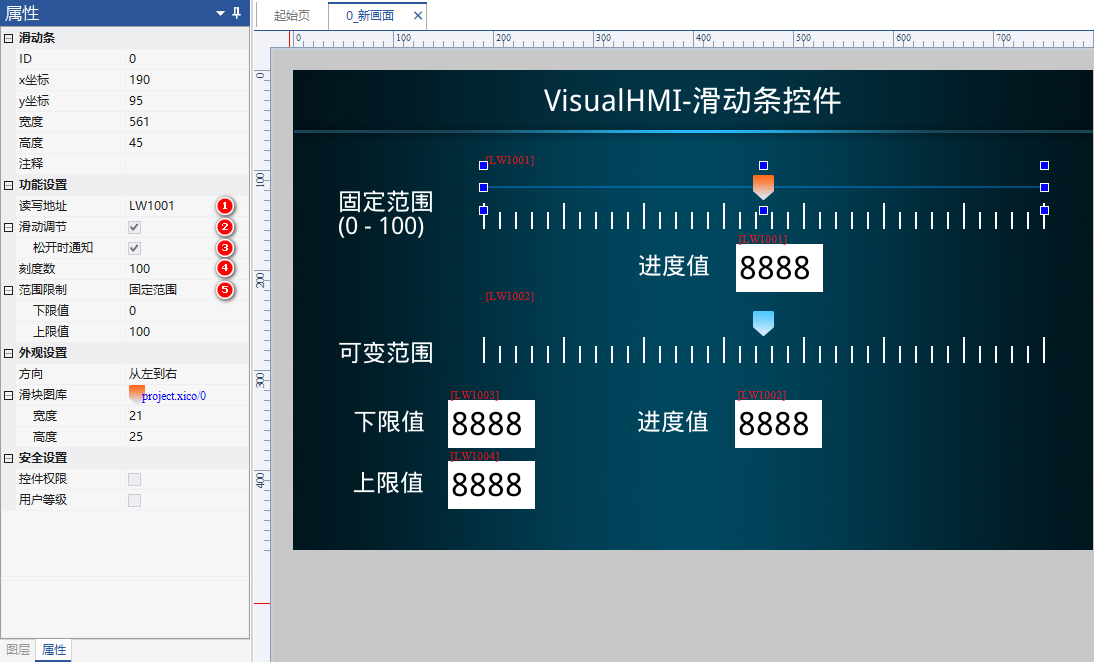

在画面中添加滑动条控件，属性配置如下所示：
读写地址：LW1001；
滑动调节：√；
松开时通知：√；
范围限制：固定范围；
下限值：0；
上限值：100；
方向：从左到右；
添加一个数值控件，用于显示滑动条滑动过程的数值，属性如下所示
- 读写地址：LW1001；
2.1.2.运行预览

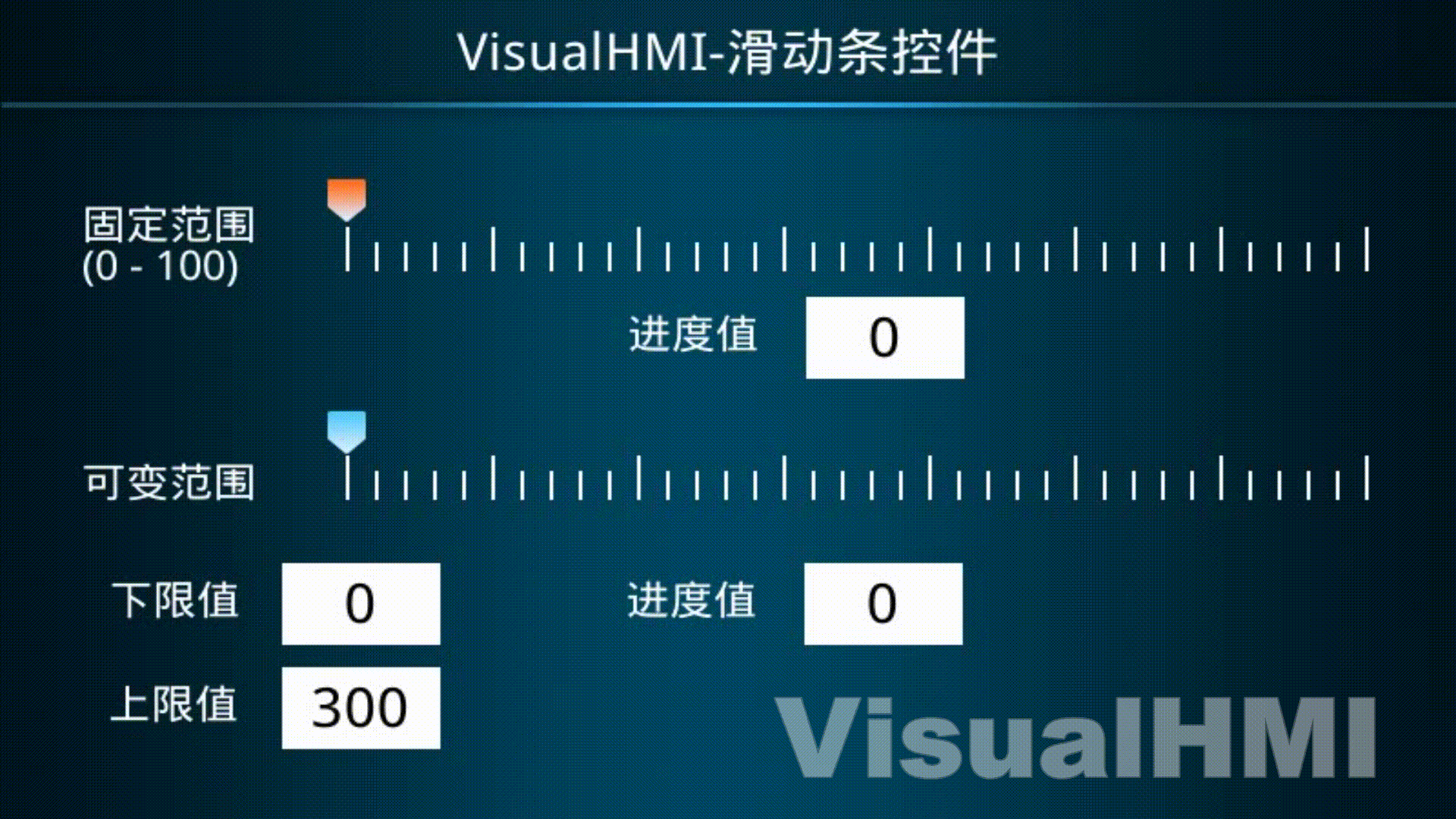

运行虚拟屏，拖动滑动条，数值限制在0~100，运行效果如下所示
2.2.可变范围
2.2.1 工程配置

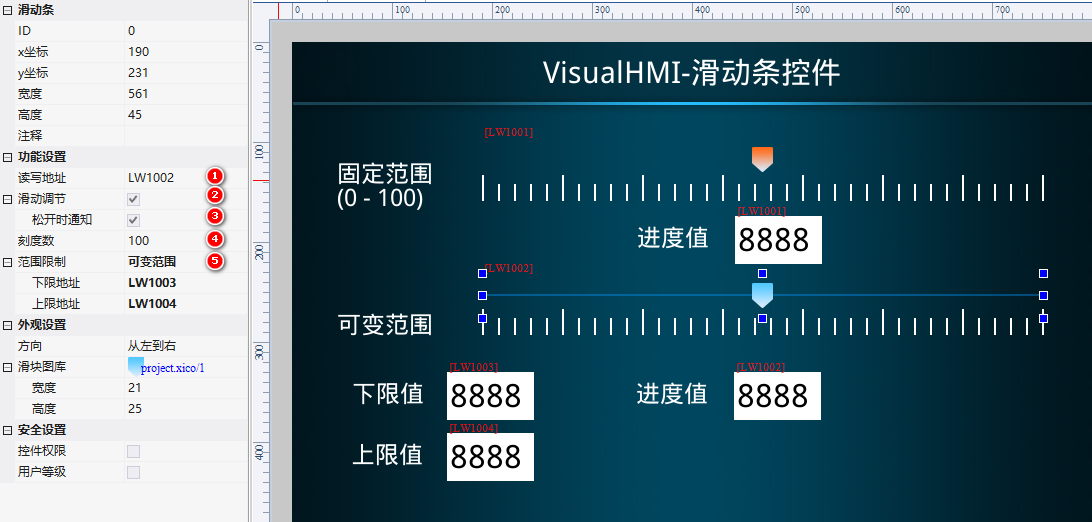

在画面中添加【滑动条控件】，配置如下所示：
读写地址：LW1002；
滑动调节：√；
刻度数：100
范围限制：可变范围；
下限值：LW1003；
上限值：LW1004；
方向：从左到右；
【数值控件】

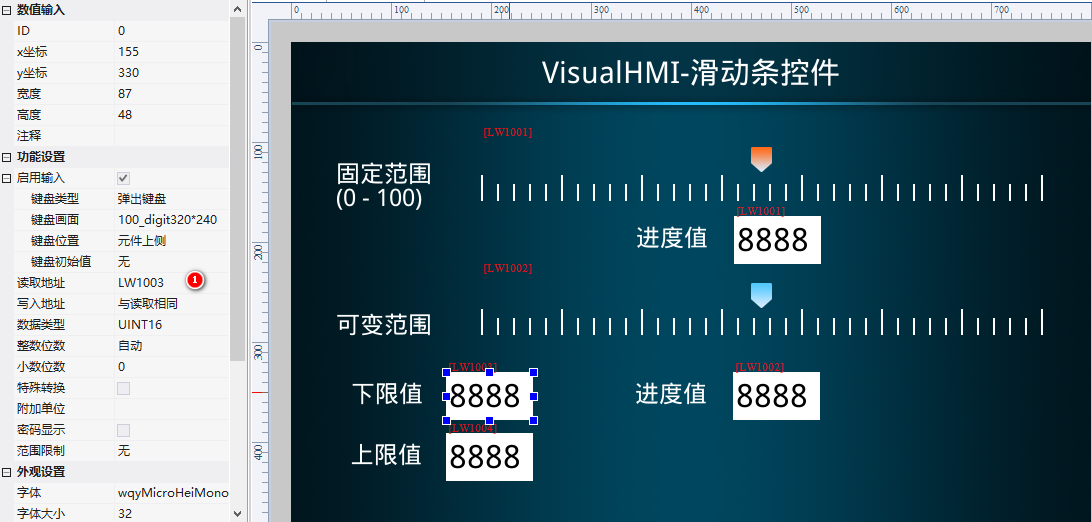

添加三个数值控件，地址LW1002表示滑块的值、地址LW1003表示上限值、地址LW1004表示下限值，属性配置如下所示：
2.2.2 运行预览
运行虚拟屏，设置上限值为1000，下限值为100，滑动滑块，数值随着改变，如下所示：
