VisualHMI - 滑动画面控件
什么是滑动画面控件？
滑动画面控件，主画面框选一个矩形窗口，在该区域上左右或上下滑动，显示画面A~B范围的内容，实现手机桌面滑动的效果
适用范围：VisualHMI - HMI&M系列
例程下载链接：VisualHMI - 滑动画面控件(点击下载)
注意
在设计页面上，建议不要把有滑动操作的控件，布局在滑动窗口范围内。以滑块为例，若【滑块控件】的滑动方向和【滑动画面控件】的滑动方向一样，会优先响应控件操作，不执行页面滑动，如下所示

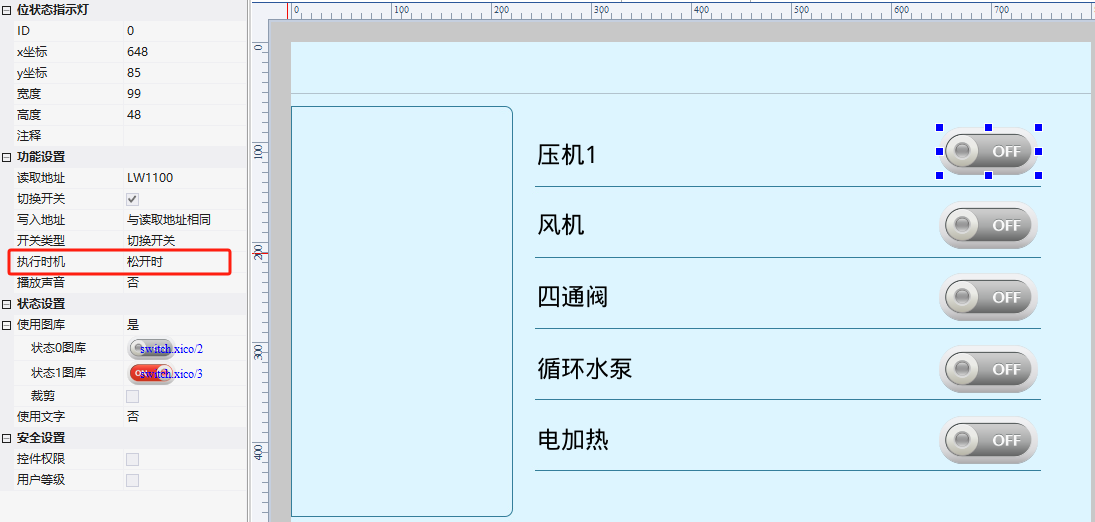

相关按钮触发逻辑，执行时机选择“松开时”触发，以位状态指示灯-切换开关为例，如下所示：
1.滑动画面控件属性介绍
1.1.功能设置
滑动画面控件属性如下所示：
滑动范围：设置滑动画面的范围，可设置为固定或者动态；
开始画面：控件滑动的开始画面；
结束画面：控件滑动的结束画面；
滑动方向：可设置为左右或上下滑动；
循环滑动：滑动到结束画面后是否可以继续滑动到开始画面；
滑行时间：触摸松开后，自动滑行的时间，单位毫秒。
读写地址：当设置为动态滑动范围时，绑定的地址表示当前滑动控件显示的画面ID，地址值+1表示开始画面，地址值+2表示结束画面
2.应用
2.1.固定范围
2.1.1. 工程配置

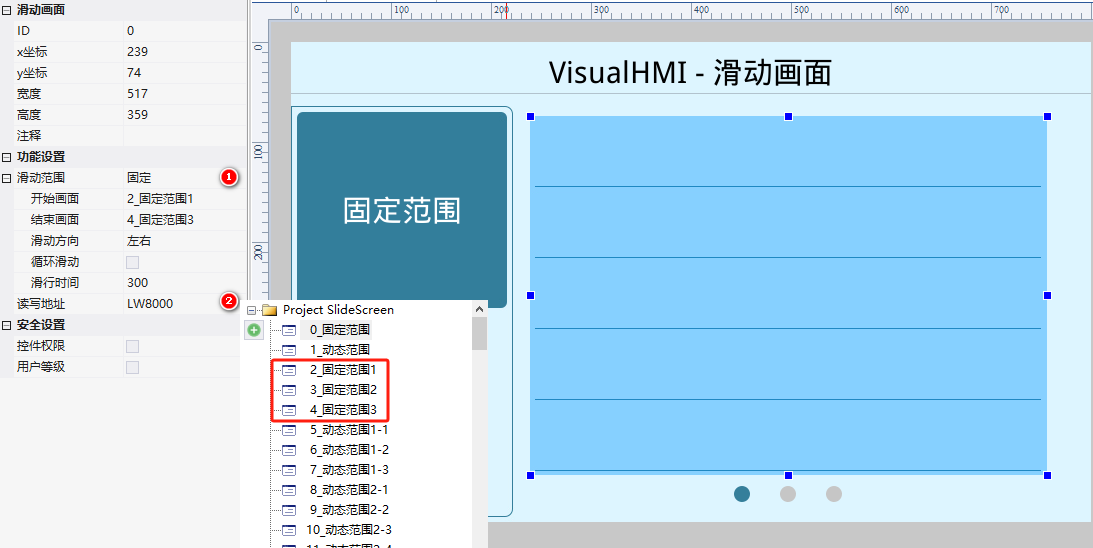

在画面中添加一个【滑动画面】控件，配置如下所示：
滑动范围：固定，共3个画面
开始画面：2_固定范围1；
结束画面：4_固定范围3；
滑动方向：左右
读写地址：LW8000

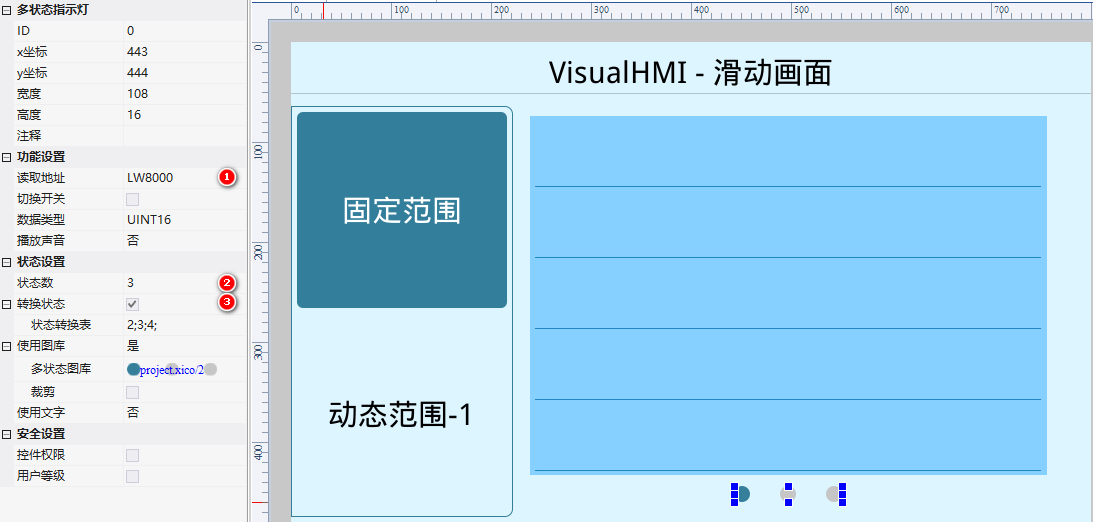

在画面中添加一个【多状态指示灯】控件，用于左导航点演示，配置如下所示：
- 读取地址：LW8000，和【滑动画面】控件配置的读写地址一致
- 状态数：3
- 状态转换表：2;3;4;对应滑动画面2~4
2.1.2.运行预览
运行虚拟屏，滑动画面，导航栏随着变化，且滑动限制开始结束页，如下所示：
2.2.动态范围
2.2.1.工程配置

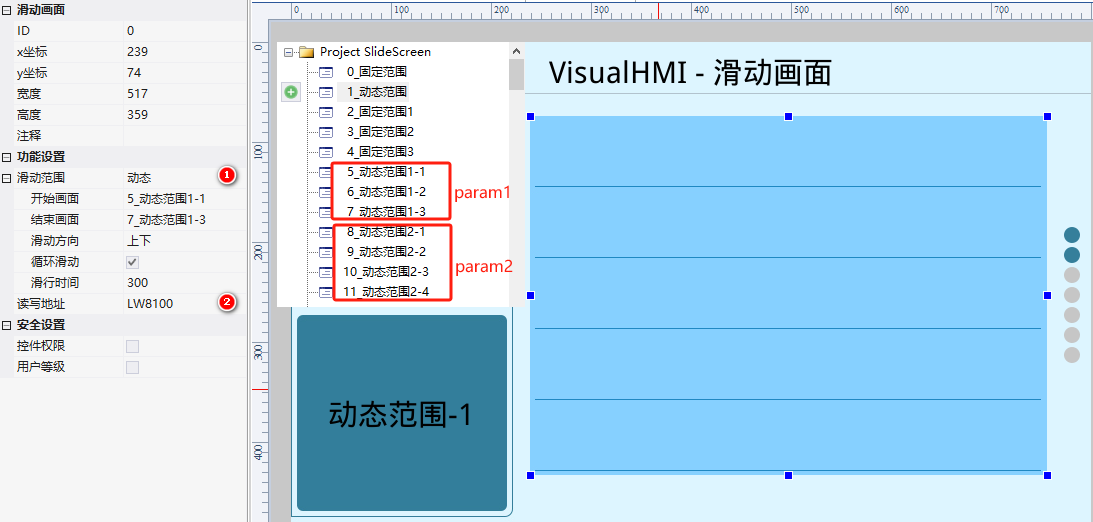

在画面中添加一个【滑动画面】控件，用于演示动态修改滑动画面的滑动范围，配置如下所示：
滑动范围：动态
- 开始画面：5_动态范围1；
- 结束画面：7_动态范围3；
- 滑动方向：上下
- 循环：√
读写地址：LW8100；(LW8100:当前画面，LW8101:开始画面，LW8102:结束画面)

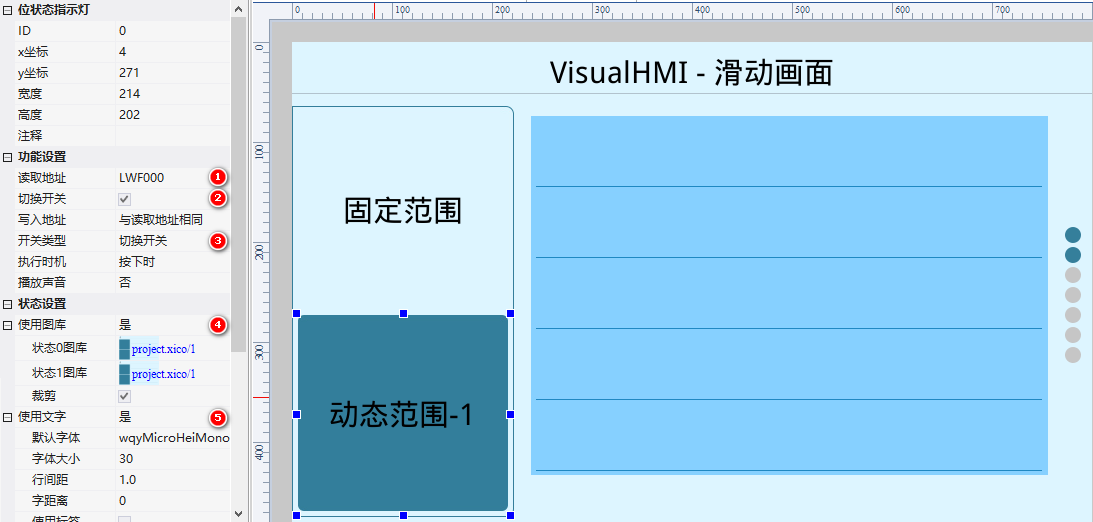

在画面中添加一个【位状态指示灯】控件，用于修改【滑动画面】控件的滑动范围。当LWF000=0，滑动范围为“动态范围1-1”~“动态范围1-3”；当LWF000=1，滑动范围为“动态范围2-1”~“动态范围2-4”；配置如下所示：
- 读取地址：LWF000
- 切换开关：√
- 开关类型：切换开关
- 使用图库：是
- 使用文字：是
修改滑动范围:本历程通过LUA脚本修改，也可以通过PLC发送指令修改寄存器的值，LUA程序如下所示：
function on_update(slave,vtype,addr)
if vtype == VT_LW
then
if addr == 0xF000
then
local key = get_uint16(VT_LW, 0xF000)
if key == 0
then
set_uint16(VT_LW, 0x8100, 5) --当前页面
set_uint16(VT_LW, 0x8101, 5) --开始画面
set_uint16(VT_LW, 0x8102, 7) --结束画面
elseif key == 1
then
set_uint16(VT_LW, 0x8100, 8) --当前页面
set_uint16(VT_LW, 0x8101, 8) --开始画面
set_uint16(VT_LW, 0x8102, 11)--结束画面
end
end
end
end
在画面中添加两个【多状态指示灯】控件，一个用来是显示动态范围-1的导航栏，另一个用来显示动态范围-2的导航栏

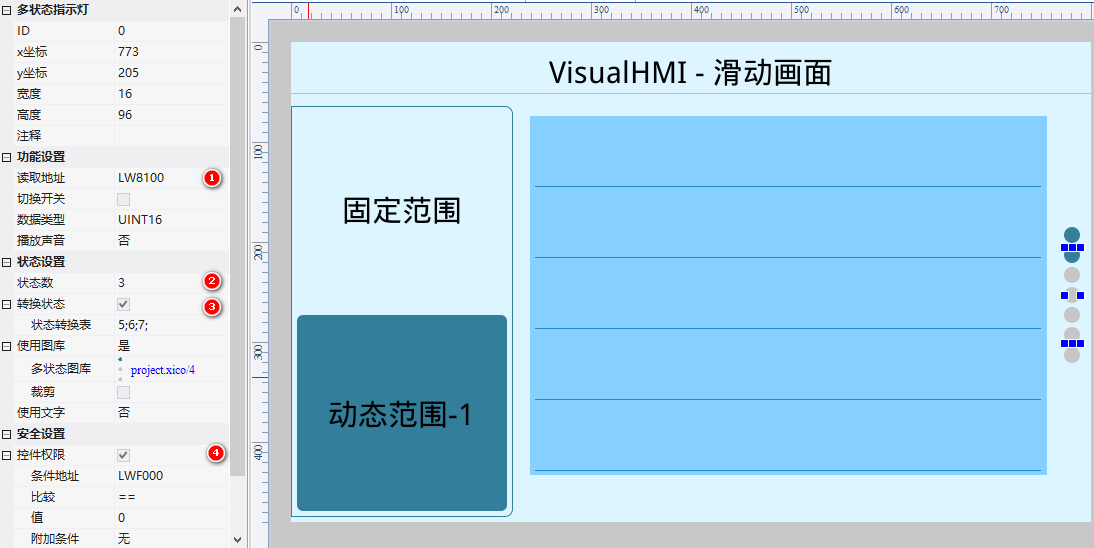

【多状态指示灯】控件“范围1”的属性配置如下所示:
读取地址：LW8100，和【滑动画面】控件配置的读写地址一致
状态数：3
- 状态转换表：5;6;7;对应滑动画面5~7
控件权限：√
条件地址：LWF000
比较：==
值：0

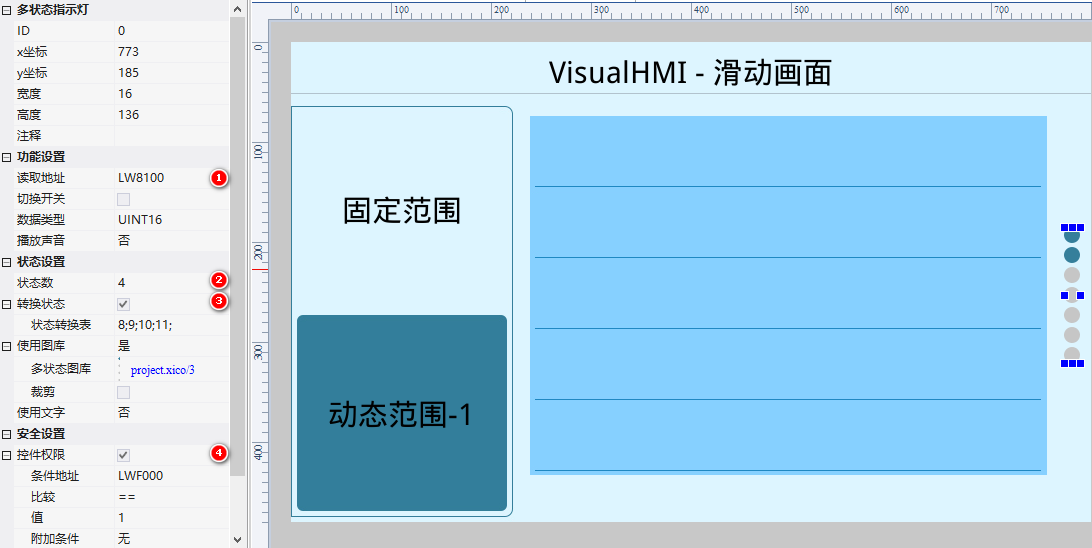

【多状态指示灯】控件“范围2”的属性配置如下所示:
读取地址：LW8100，和【滑动画面】控件配置的读写地址一致
状态数：4
- 状态转换表：8;9;10;11；对应滑动画面8~11
控件权限：√
条件地址：LWF000
比较：==
值：1
2.2.2.运行预览
运行虚拟屏，点击"动态范围-x"按钮，显示不同的内容和滑动范围，且可以循环滑动，如下所示：
