VisualHMI - 数据记录控件

本章节主要介绍LUA脚本API 对数值、字符串类型数据记录控件的使用说明。

[!note|tip:注意] 数据记录控件的功能，本章节只介绍需要LUA脚本设置部分，其他界面上直接配置的功能（如记录的上下翻页、时间戳定位等）不做说明，详细可参考VisualHMI - 数据记录控件 (点击跳转)

​

适用范围：VisualHMI - HMI&M系列

例程下载链接：ViusalHMI - 数据记录控件(点击下载)

1.Lua API说明

1.1.record_get_count(sn)

获取该笔资料的记录数

  • sn:资料记录索引，从0开始

1.2.record_modify_data(sn, index, data)

修改数据记录的内容

[!note|tip:注意] 若开启存储模式，则不允许修改记录

  • sn:资料记录索引，从0开始
  • index:记录的行号，从0开始
  • data：字数组（word），下表从1开始

1.3.record_write_data(sn, data)

添加数据记录的内容

  • sn:资料记录索引，从0开始
  • data：字数组（word），下表从1开始

1.4.record_read_data(sn, index)

读取数据记录的内容

  • sn:资料记录索引，从0开始
  • index:记录的行号，从0开始

返回两个参数：data, timestamp

  • data：字数组,数据内容，下标从1开始
  • timestamp:时间戳，32位

1.5.record_modify_string(sn, index, strings)

修改字符串类型的数据记录

[!note|tip:注意]

若开启存储模式，则不允许修改记录

  • sn:资料记录索引，从0开始
  • index:记录的行号，从0开始
  • strings：字符串。每一列用“;”隔开;

1.6.record_read_string(sn, index)

读取字符串类型的数据记录

  • sn:资料记录索引，从0开始
  • index:记录的行号，从0开始

返回两个参数：strings, timestamp

  • strings：字符串。每一列以“；”隔开
  • timestamp:时间戳

1.7.record_write_string(sn, strings)

添加数据记录的内容

  • sn:资料记录索引，从0开始
  • strings：字符串，每一列参数以“；”隔开

1.8.record_clear(sn)

清除记录

  • sn:资料记录索引，从0开始

2.数值表格

2.1.资料采集配置

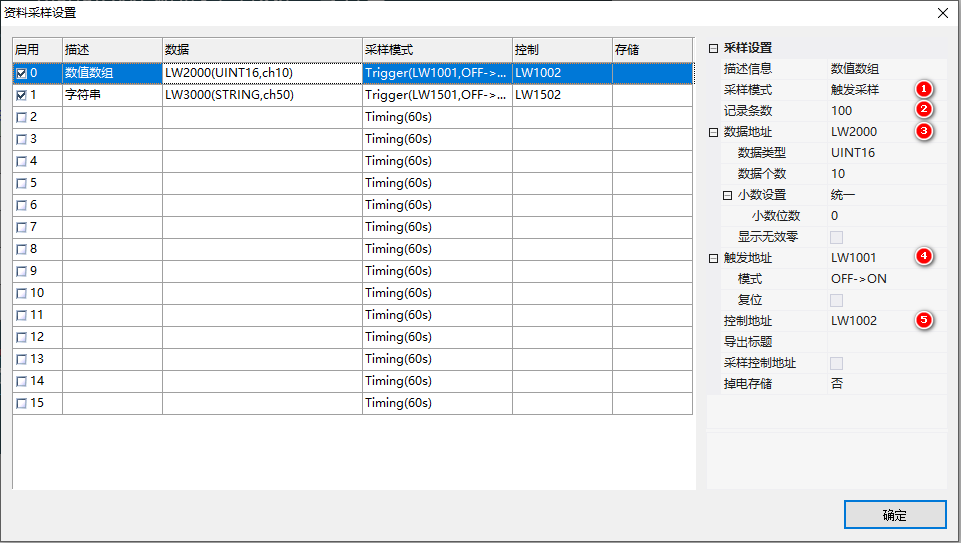

在菜单栏工程→资料采样中，设置数值表格属性如下所示：

  1. 采集模式：触发采样；
  2. 记录条数：100；

  3. 数据地址：LW2000

    • 数据类型：UINT16

    • 数据个数：10

  4. 控制地址:LW1001
  5. 采样控制地址：LW1002
    • 启动模式OFF→ON

image-20240118092220529

2.2.画面配置

2.2.1.数据记录控件

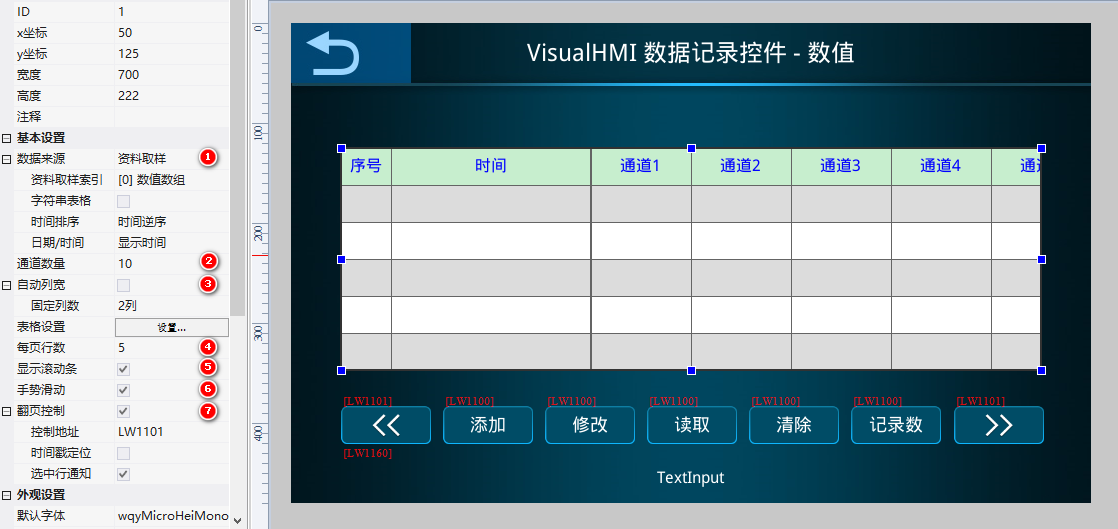

画面中添加一个数据记录表格，属性配置如下所示：

  1. 数据来源：资料采集，资料取样索引为“[0]数值数组”

    • 时间顺序：时间逆序

    • 时间日期：显示时间

  2. 通道数：为10。和资料采集→数据个数→10一致
  3. 自动列宽：不勾选
    • 固定列数为2：即是序号、时间两列固定不动
  4. 每页行数：5
  5. 显示滚动条：√，当记录数大于5时，显示滚动条，可拖动滚动条查看
  6. 手势滑动：√，当记录数大于5时，可以上下滑动表格查看数据

  7. 控制地址：

    • 翻页控制：√，地址为LW1004，UINT16类型

    • 允许翻页：地址为LW1005，UINT16，只读

    • 时间戳定位：√，地址为LW1006，UINT32类型

    • 选中行通知：√，地址为LW1008，UINT32类型

image-20240118093008048

2.2.2.Lua键设置

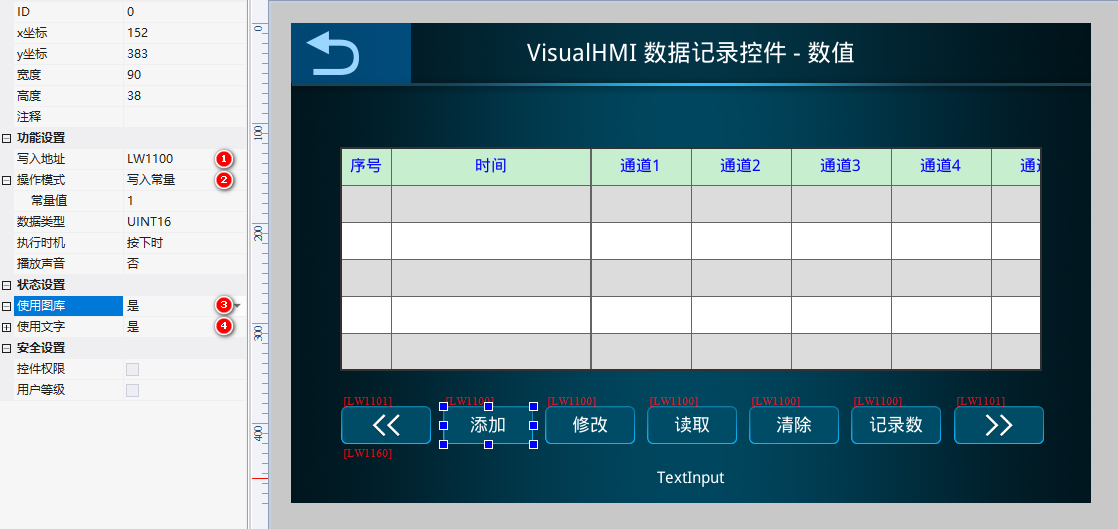

添加5个字设置按钮，用于触发Lua控制数值表格，以“添加”按钮为例，控件配置如下所示：

  1. 写入地址：LW1000

  2. 操作模式：写入常量

    • 常量值：1/2/3/4/5(依次为添加、修改、读取、清除、读取记录数)
  3. 使用图库：√
  4. 使用文字：√

image-20240118093453415

2.2.3.文本设置

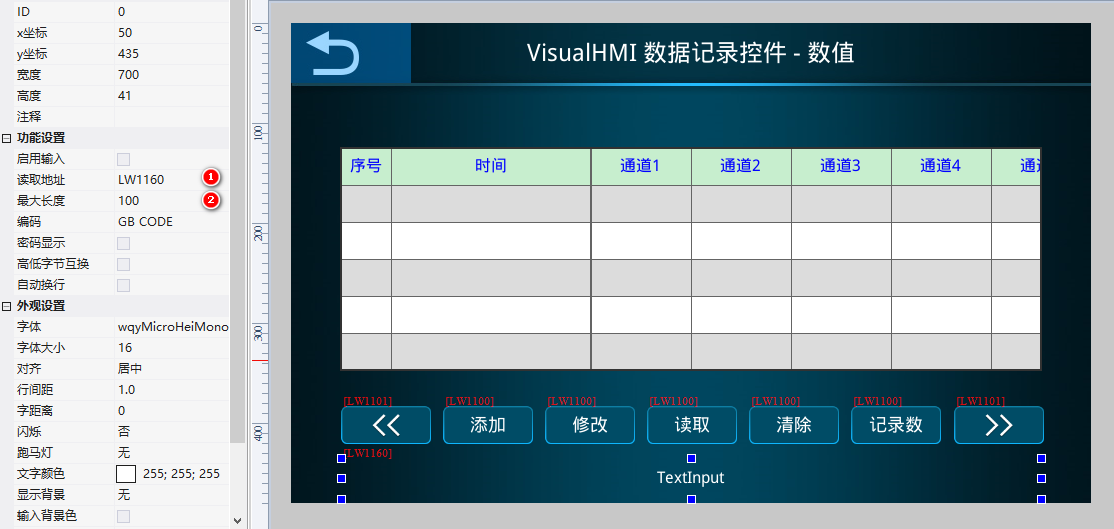

添加一个文本控件，用于显示表格操作的信息，如读取选中行内容，总记录数等，配置如下所示：

image-20240118094850356

2.3.Lua 和 预览

2.3.1.添加记录

1.Lua

在on_update里面，判断触发地址和键值，若地址为LW1100、键值为1，调用record_write_data添加新的记录，程序如下所示：

function on_update(slave,vtype,addr)
    if vtype == VT_LW
    then
        if addr == 0x1100 --操作
        then
            local key = get_uint16(vtype, 0x1100) --获取key值，操作类型

            if key == 1 --添加记录
            then
                local dataTb = {}
                addByteRatio = addByteRatio + 1
                for i = 1, 10
                do
                    dataTb[i] = i*addByteRatio
                end
                record_write_data(0, dataTb)
            end
        end
    end
end
2.运行预览

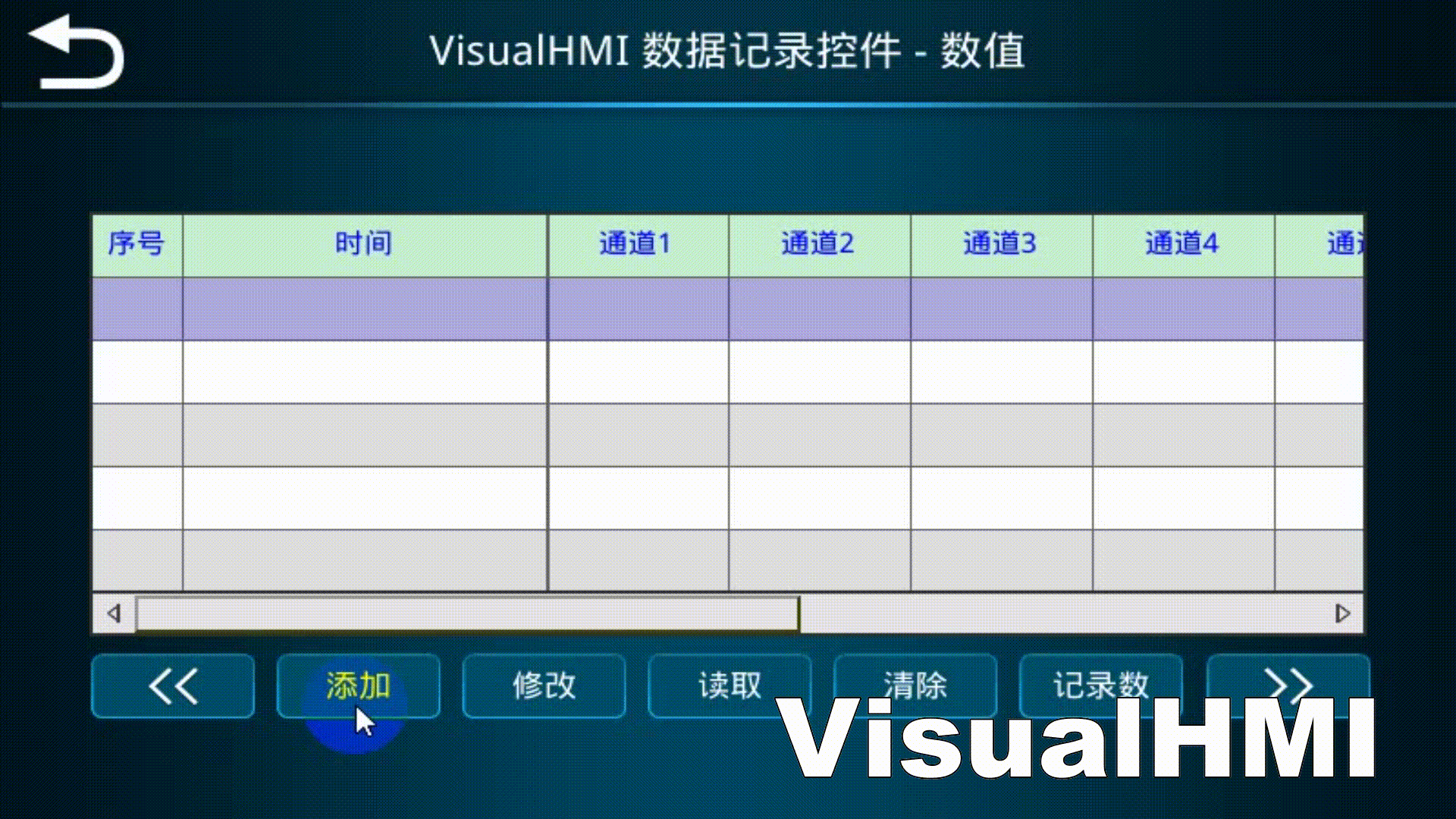

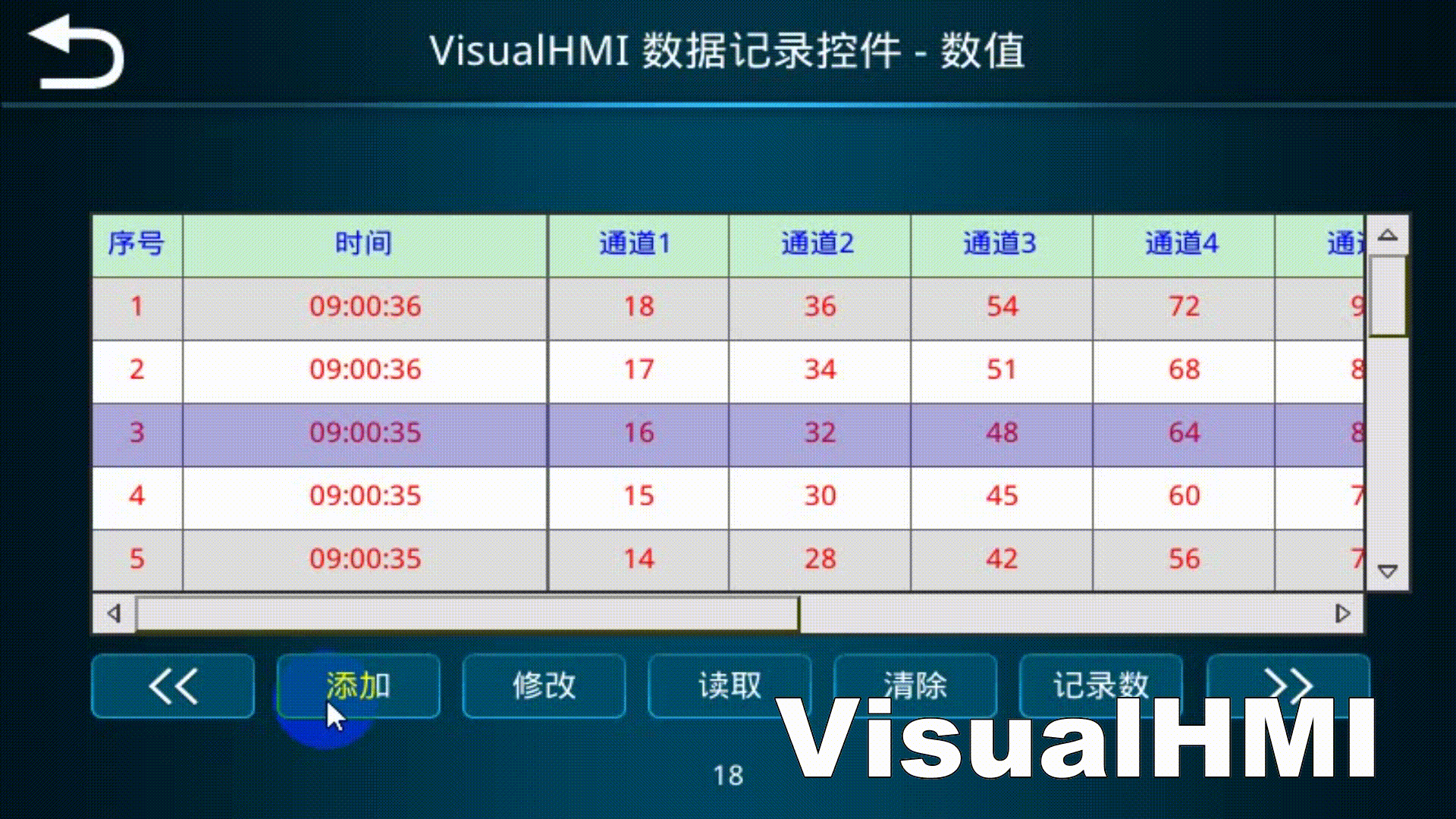

运行虚拟屏，点击添加，第一次点击，添加“1,2,3,4,5,6,7,8,9,10”，在点击将添加“2,4,6,8,10,12,14,16,18,20”，如下所示：

Video_2024-01-19_091351

2.3.2.修改记录

1.Lua

在on_update里面，判断触发地址和键值，若地址为LW1100、键值为2，调用record_write_data修改对应选中行内容，程序如下所示：

4function on_update(slave,vtype,addr)
    if vtype == VT_LW
    then
        if addr == 0x1100 --操作
        then
            local key = get_uint16(vtype, 0x1100) --获取key值，操作类型

            if key == 1 --添加记录
            then
                ....
            elseif key == 2 --修改记录
            then
                local dataTb = {}
                for i = 1, 10
                do
                    dataTb[i] = 12345
                end
                record_modify_data(0, number_select_line, dataTb)
            end

        elseif addr == 0x1105 --选择行通知
        then
            local cnt = record_get_count(0) --逆序表格
            number_select_line = cnt - get_uint32(vtype, 0x1105) - 1
        end
    end
end
2.运行预览

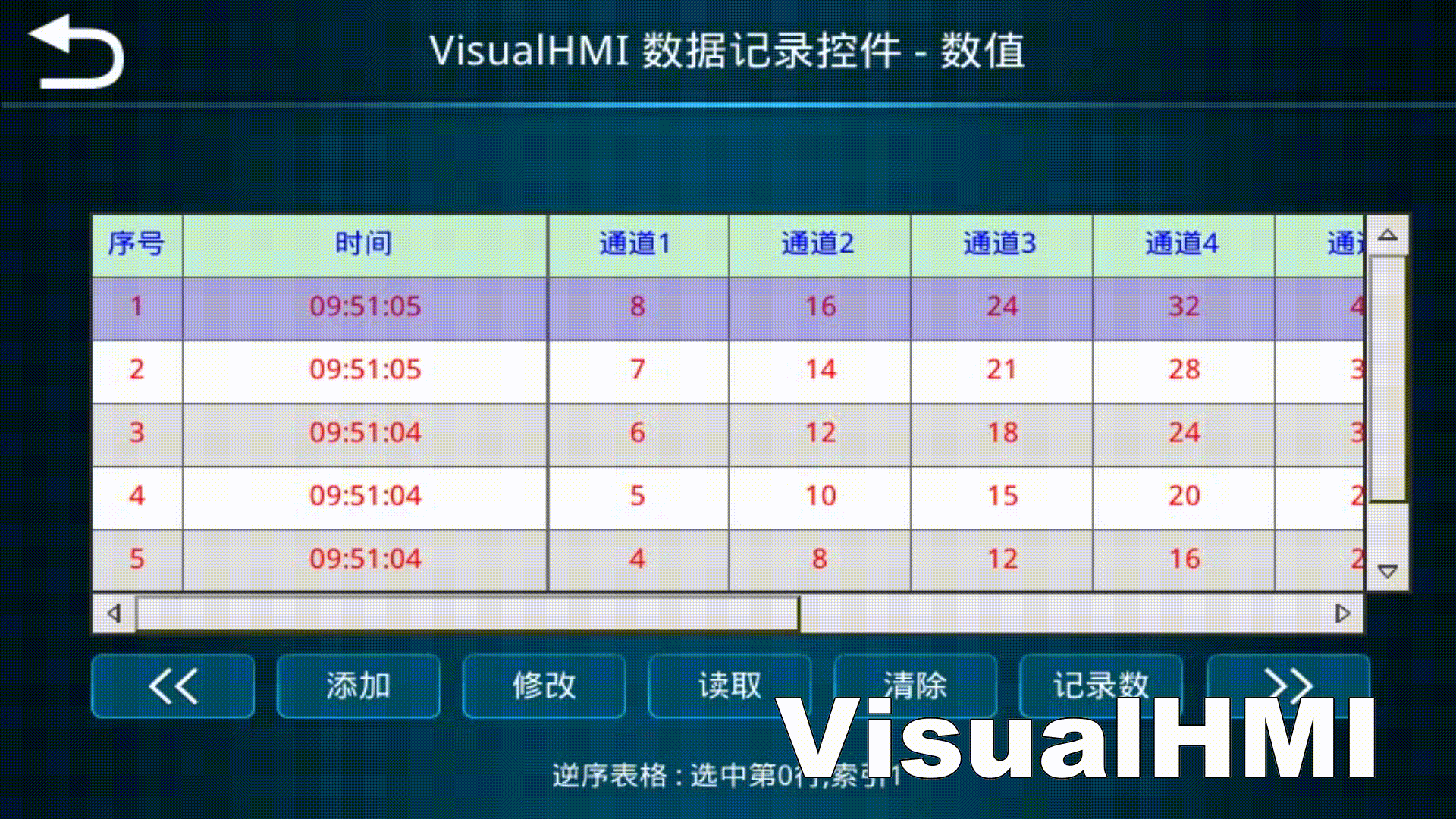

运行虚拟屏，选中第2行，点击修改，选中内容为“12345;12345;12345;12345;12345;12345;12345;12345;12345;12345;”,如下所示：

Video_2024-01-18_095153

2.3.3.读取记录

1.Lua

在on_update里面，判断触发地址和键值，若地址为LW1100、键值为3，调用record_read_data读取选中对应行内容，并显示在文本，程序如下所示：

function on_update(slave,vtype,addr)
    if vtype == VT_LW
    then
        if addr == 0x1100 --操作
        then
            local key = get_uint16(vtype, 0x1100) --获取key值，操作类型

            if key == 1 --添加记录
            then
                ....
            elseif key == 3 --读取记录
            then
                local  dataTb,timeUnix = record_read_data(0, number_select_line) --返回参数1，数据数组；参数2，时间戳
                local dataMsg = ''
                for i = 1, #(dataTb)
                do
                    dataMsg = dataMsg..' '..dataTb[i]
                end
                set_string(VT_LW, 0x1160, timeUnix..dataMsg)
            end
        elseif addr == 0x1105 --选择行通知
        then
            local cnt = record_get_count(0) --逆序表格
            number_select_line = cnt - get_uint32(vtype, 0x1105) - 1
        end
    end
end
2.运行预览

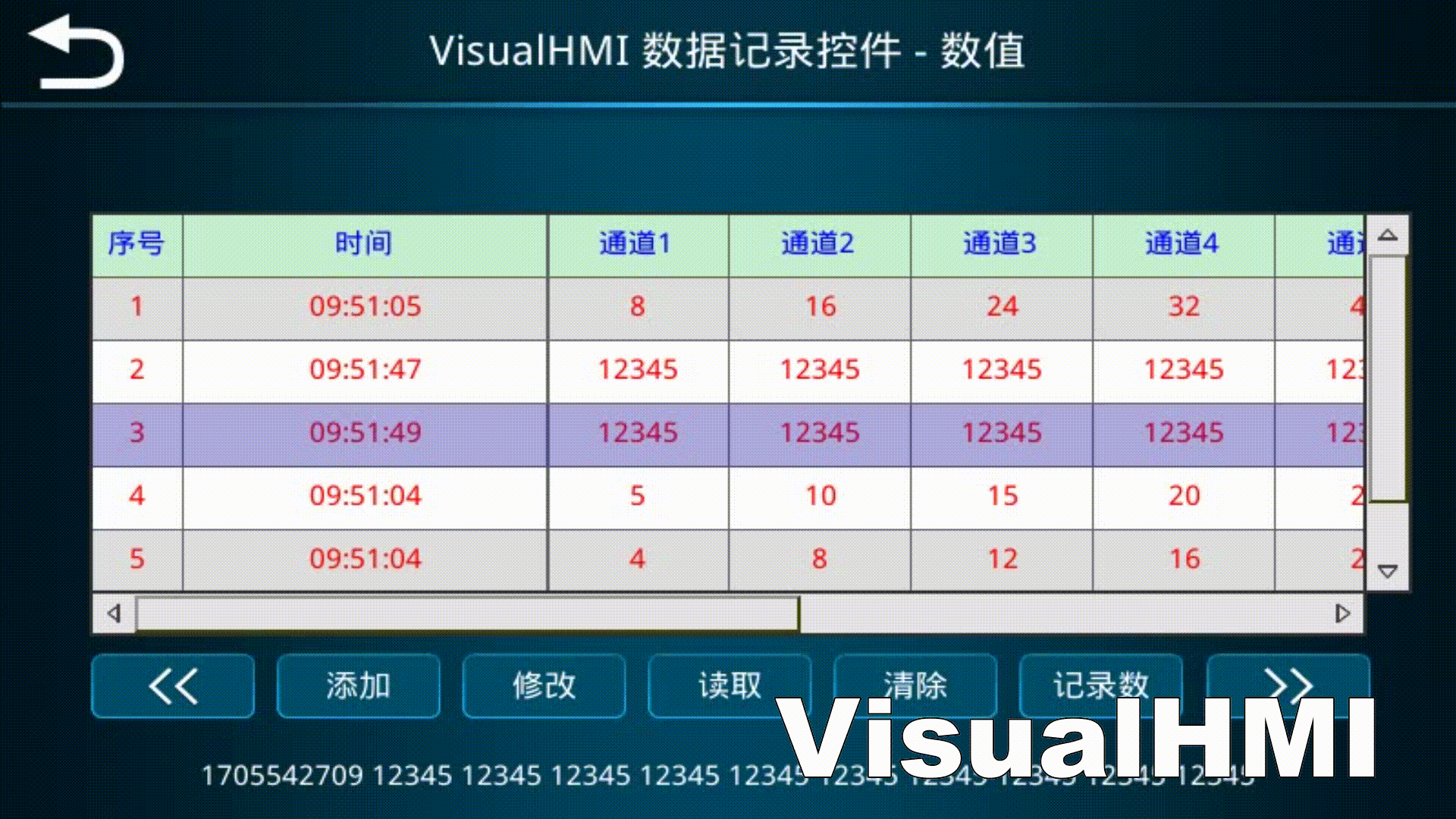

运行虚拟屏，选中第2行，点击读取，将内容显示在文本上，如下所示：

Video_2024-01-18_095807~1

2.3.4.清除记录

1.Lua

在on_update里面，判断触发地址和键值，若地址为LW1100、键值为4，调用record_clear清除对应的资料，程序如下所示：

function on_update(slave,vtype,addr)
    if vtype == VT_LW
    then
        if addr == 0x1100 --操作
        then
            local key = get_uint16(vtype, 0x1100) --获取key值，操作类型

            if key == 1 --添加记录
            then
                ....
            elseif key == 4 --清除数据
            then
                record_clear(0)
            end
        end
    end
end
2.运行预览

运行虚拟屏，点击清除，表格的内容清空，如下所示：

Video_2024-01-18_100245

2.3.5.读取记录数

1.Lua

在on_update里面，判断触发地址和键值，若地址为LW1100、键值为5，调用record_get_count，并将记录数显示在文本上，程序如下所示：

function on_update(slave,vtype,addr)
    if vtype == VT_LW
    then
        if addr == 0x1100 --操作
        then
            local key = get_uint16(vtype, 0x1100) --获取key值，操作类型

            if key == 1 --添加记录
            then
                ....
            elseif key == 5 --获取记录数
            then
                local cnt = record_get_count(0)
                set_string(VT_LW, 0x1160, cnt)
            end
        end
    end
end
2.运行预览

运行虚拟屏，获取记录数，将当前的记录数显示在文本上，如下所示：

Video_2024-01-19_090208

3.字符串表格

3.1.资料采集配置

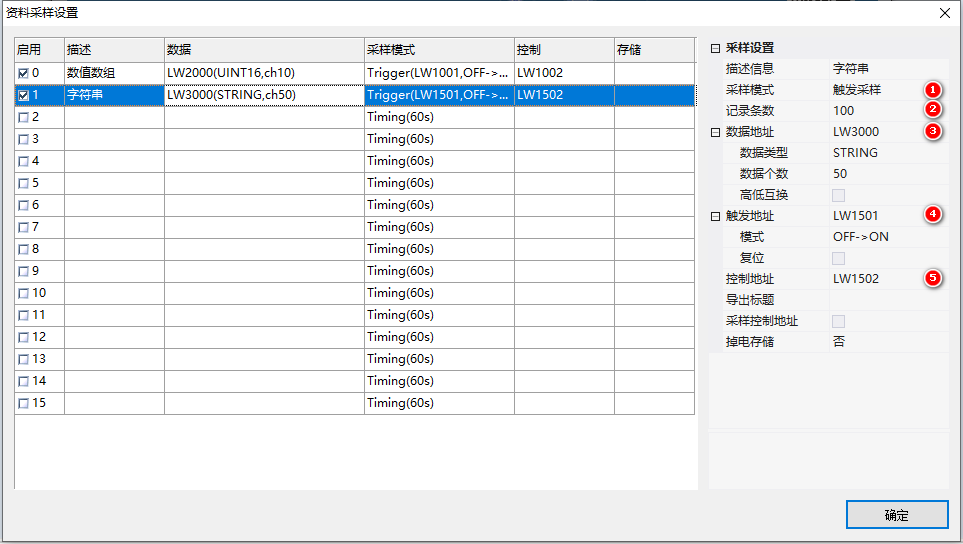

在菜单栏工程→资料采样中，设置字符串表格属性如下所示：

  1. 采集模式：触发采样；
  2. 记录条数：100；

  3. 数据地址：LW3000

    • 数据类型：STRING

    • 数据个数：50

  4. 控制地址:LW1501
  5. 采样控制地址：LW1502
    • 启动模式OFF→ON

image-20240119091840791

3.2.画面配置

3.2.1.数据记录控件

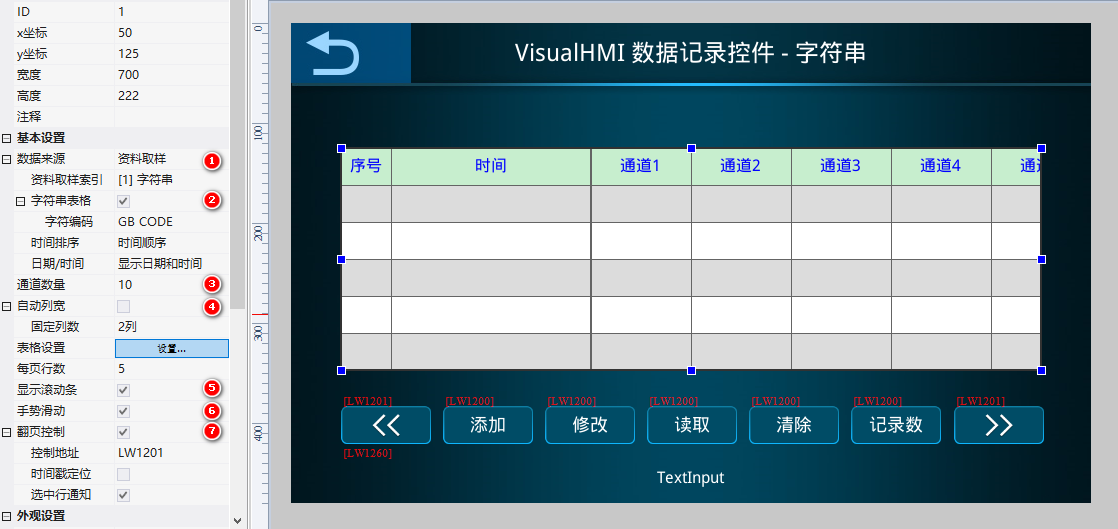

画面中添加一个数据记录表格，属性配置如下所示：

  1. 数据来源：资料采集，资料取样索引为“[1]字符串”

    • 字符串表格：√
      • 字符编码：GB CODE
    • 时间顺序：时间顺序
    • 时间日期：显示日期和时间
  2. 通道数：为10。和资料采集→数据个数→10一致
  3. 自动列宽：不勾选
    • 固定列数为2：即是序号、时间两列固定不动
  4. 每页行数：5
  5. 显示滚动条：√，当记录数大于5时，显示滚动条，可拖动滚动条查看
  6. 手势滑动：√，当记录数大于5时，可以上下滑动表格查看数据

  7. 控制地址：LW1201

    • 翻页控制：√，地址为LW1201，UINT16类型

    • 允许翻页：地址为LW1202，UINT16，只读

    • 时间戳定位：√，地址为LW1203，UINT32类型

    • 选中行通知：√，地址为LW1205，UINT32类型

image-20240119092123263

3.2.2.Lua键设置

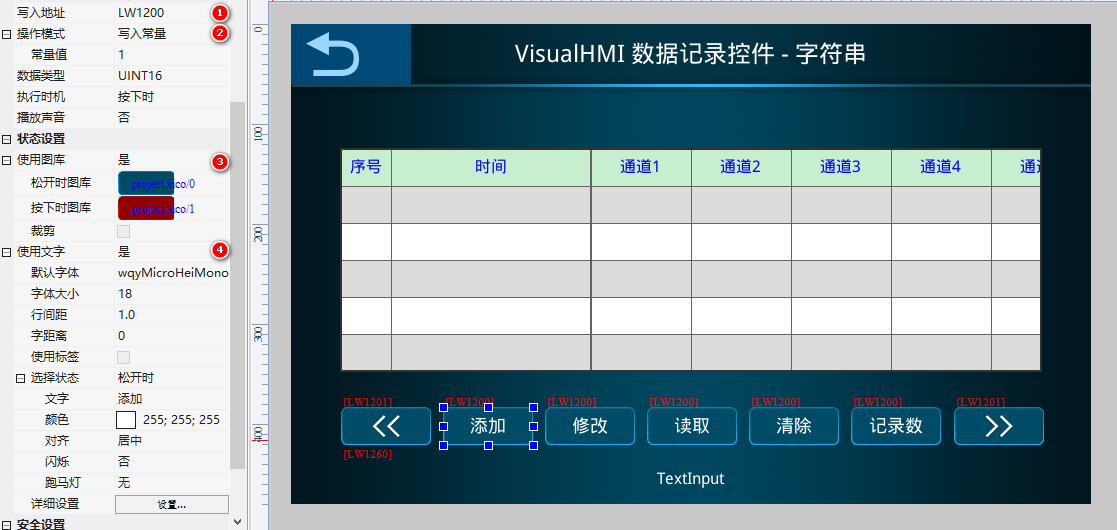

添加5个字设置按钮，用于触发Lua控制字符串表格，以“添加”按钮为例，控件配置如下所示：

  1. 写入地址：LW1200

  2. 操作模式：写入常量

    • 常量值：1/2/3/4/5(依次为添加、修改、读取、清除、读取记录数)
  3. 使用图库：√
  4. 使用文字：√

image-20240119092516806

3.2.3.文本设置

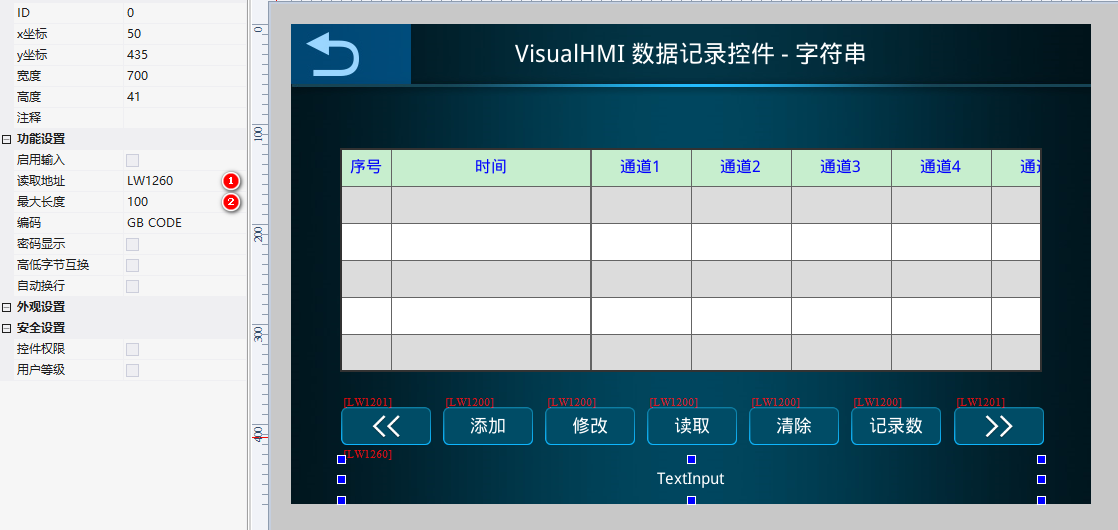

添加一个文本控件，用于显示表格操作的信息，如读取选中行内容，总记录数等，配置如下所示：

image-20240119092632396

3.3.Lua 和 预览

3.3.1.添加记录

1.Lua

在on_update里面，判断触发地址和键值，若地址为LW1200、键值为1，调用record_write_string添加新的记录，程序如下所示：

function on_update(slave,vtype,addr)
    if vtype == VT_LW
    then
        if addr == 0x1200 --操作
        then
            local key = get_uint16(vtype, 0x1200) --获取key值，操作类型

            if key == 1 --添加记录
            then
                local allCnt = record_get_count(1)
                if allCnt < string_select_line - 1
                then
                    return
                end

                local dataStr = ''
                for i = 1, 10
                do
                    dataStr = dataStr..'第'..(math.ceil(addStr + i)..'个')..';'
                end
                addStr = addStr + 10
                record_write_string(1, dataStr)
            end
        end
    end
end
2.运行预览

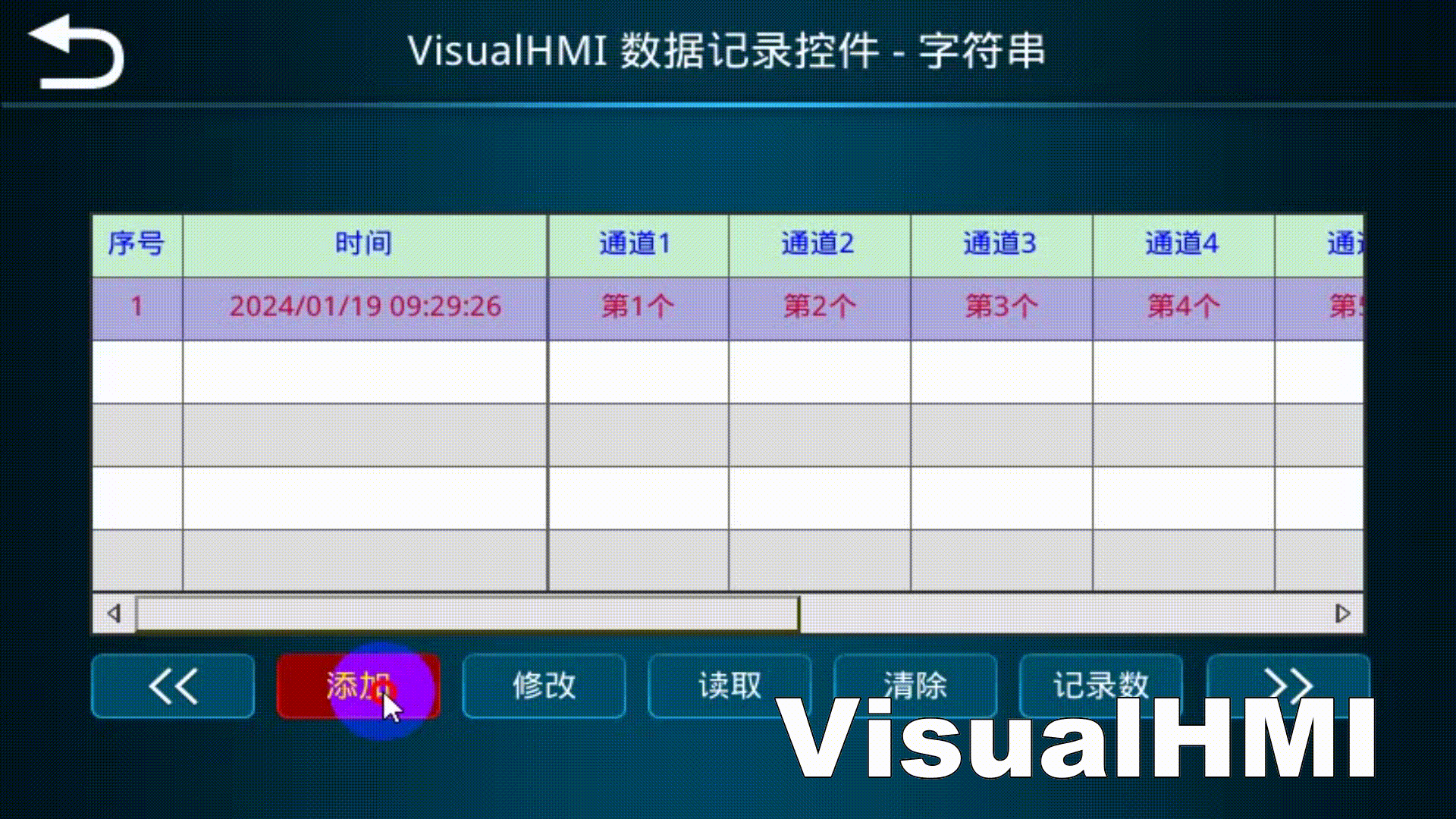

运行虚拟屏，“添加”：点击表格显示“第1个;第2个;第3个;第4个;第5个;第6个;第7个;第8个;第9个;第10个;”，在点击将显示“第11个;第12个;第13个;第14个;第15个;第16个;第17个;第18个;第19个;第20个;”依次类推，显示效果，如下所示：

Video_2024-01-19_092937

3.3.2.修改记录

1.Lua

在on_update里面，判断触发地址和键值，若地址为LW1200、键值为2，调用record_modify_string修改对应选中行内容，程序如下所示：

function on_update(slave,vtype,addr)
    if vtype == VT_LW
    then
        if addr == 0x1200 --操作
        then
            local key = get_uint16(vtype, 0x1200) --获取key值，操作类型

            if key == 1 --添加记录
            then
                ....
            elseif key == 2 --修改记录
            then
                local allCnt = record_get_count(1)
                if allCnt < string_select_line - 1
                then
                    return
                end
                record_modify_string(1, string_select_line, 'change;change;change;change;change;change;change;change;change;change;')

            end

        elseif addr == 0x1205 --选择行通知
        then
            local cnt = record_get_count(1)
            string_select_line = get_uint32(vtype, 0x1205)
            print('string_select_line = '..string_select_line)
            set_string(VT_LW, 0x1260, '顺序表格 : 选中第'..((get_uint32(vtype, 0x1205) + 1) // 1)..'行,索引'..(string_select_line // 1))
        end
    end
end
2.运行预览

运行虚拟屏，选中第2行，点击修改，选中内容修改为“change;change;change;change;change;change;change;change;change;change;”,如下所示：

Video_2024-01-19_093321

3.3.3.读取记录

1.Lua

在on_update里面，判断触发地址和键值，若地址为LW1200、键值为3，调用record_read_string读取选中对应行内容，并显示在文本，程序如下所示：

function on_update(slave,vtype,addr)
    if vtype == VT_LW
    then
        if addr == 0x1200 --操作
        then
            local key = get_uint16(vtype, 0x1200) --获取key值，操作类型

            if key == 1 --添加记录
            then
                ....
            elseif key == 3 --读取记录
            then
                local allCnt = record_get_count(1)
                if allCnt < string_select_line - 1
                then
                    return
                end
                local dataStr,timeUnix = record_read_string(1, string_select_line) --返回参数1，字符串；参数2，时间戳
                set_string(VT_LW, 0x1260, timeUnix..dataStr)
            end
        elseif addr == 0x1205 --选择行通知
        then
            local cnt = record_get_count(1)
            string_select_line = get_uint32(vtype, 0x1205)
            print('string_select_line = '..string_select_line)
            set_string(VT_LW, 0x1260, '顺序表格 : 选中第'..((get_uint32(vtype, 0x1205) + 1) // 1)..'行,索引'..(string_select_line // 1))
        end
    end
end
2.运行预览

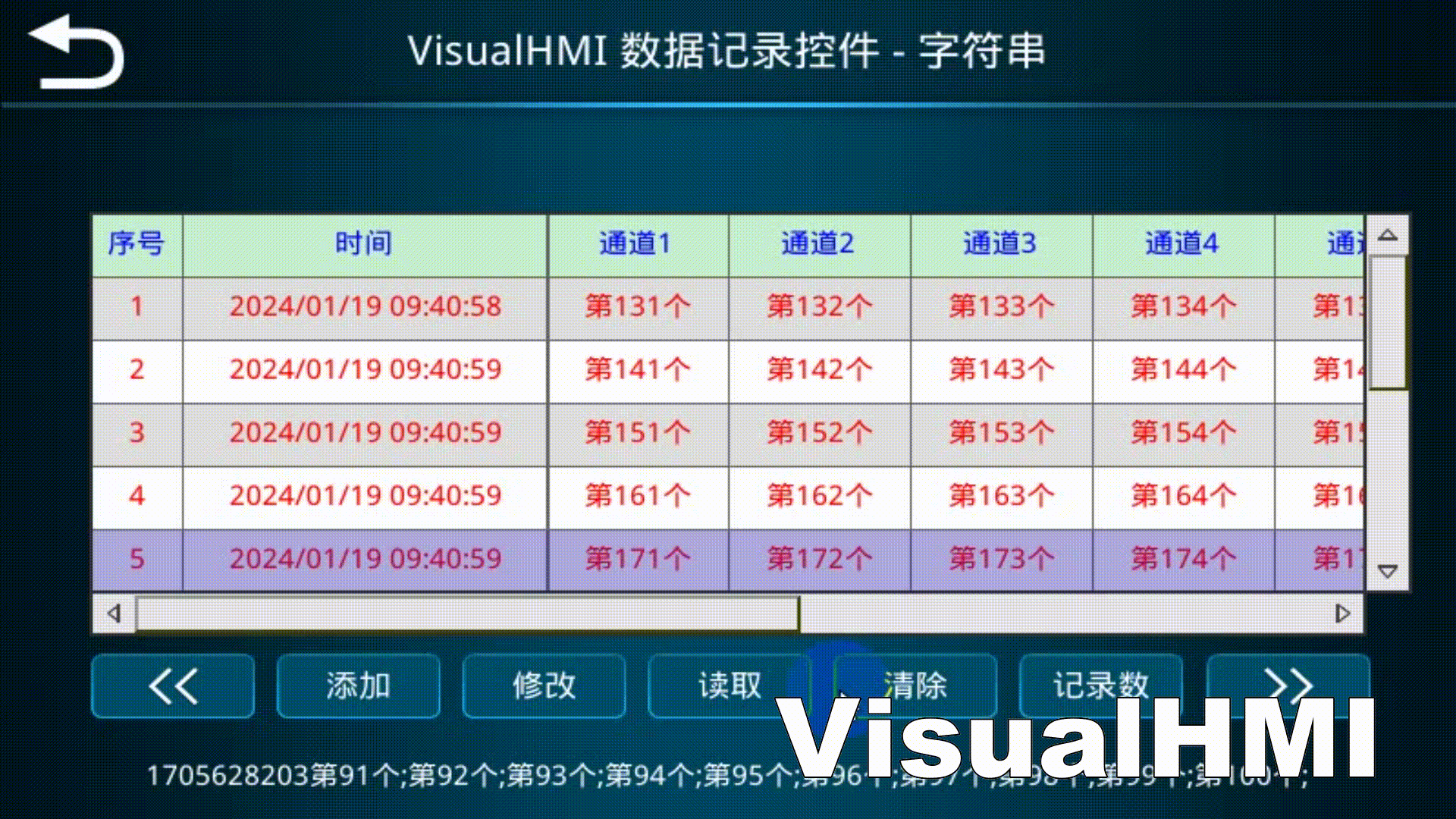

运行虚拟屏，选中第2行，点击读取，将内容显示在文本上，如下所示：

Video_2024-01-19_093657~1

3.3.4.清除记录

1.Lua

在on_update里面，判断触发地址和键值，若地址为LW1200、键值为4，调用record_clear清除对应的资料，程序如下所示：

function on_update(slave,vtype,addr)
    if vtype == VT_LW
    then
        if addr == 0x1200 --操作
        then
            local key = get_uint16(vtype, 0x1200) --获取key值，操作类型

            if key == 1 --添加记录
            then
                ....
            elseif key == 4 --清除数据
            then
                record_clear(1)
            end
        end
    end
end
2.运行预览

运行虚拟屏，点击清除，表格的内容清空，如下所示：

Video_2024-01-19_093918

3.3.5.读取记录数

1.Lua

在on_update里面，判断触发地址和键值，若地址为LW1200、键值为5，调用record_get_count，并将记录数显示在文本上，程序如下所示：

function on_update(slave,vtype,addr)
    if vtype == VT_LW
    then
        if addr == 0x1200 --操作
        then
            local key = get_uint16(vtype, 0x1200) --获取key值，操作类型

            if key == 1 --添加记录
            then
                ....
            elseif key == 5 --获取记录数
            then
                local cnt = record_get_count(1)
            string_select_line = get_uint32(vtype, 0x1205)
            print('string_select_line = '..string_select_line)
            set_string(VT_LW, 0x1260, '顺序表格 : 选中第'..((get_uint32(vtype, 0x1205) + 1) // 1)..'行,索引'..(string_select_line // 1))
            end
        end
    end
end
2.运行预览

运行虚拟屏，获取记录数，将当前的记录数显示在文本上，如下所示：

Video_2024-01-19_094124
