VisualHMI - 下拉选择控件
什么是下拉选择控件？
下拉选择控件它可以用下拉列表展示多个内容标签，用户能从预定的列表中选择一项，作为当前参数的设定。
适用范围：VisualHMI - HMI&M系列
例程下载链接：VisualHMI - 下拉菜单控件(点击下载)
1.属性介绍
本章节重点介绍下拉选择控件的属性，分为功能设置和外观设置
1.1.功能设置
下拉选择控件的功能设置，属性如下所示
显示模式：可设置下拉或者列表；
监视地址：控件绑定的变量地址；
总项数：可选择的总项数；
列表项数：列表的显示项数。若列表项数小于总项数，可以通过滚动条拖动显示；
选项内容：可设置静态、动态和历史数据日期；
静态：选项内容为固定内容；
- 使用标签：是否使用文字标签；
- 文字选项：设置选项的文字内容；
动态：选项内容为动态可变内容；
- 变量地址：动态内容的变量地址；
- 最大长度：动态内容的最大长度，单位：字节；
- 历史数据日期：选项内容为“数据记录控件”的时间；
- 资料取样索引：设置“资料取样”中的索引号；
- 日期：选项内容显示的时间格式；
- 排序：时间顺序或者逆序。
数值转换：重新设置每一个选项的内容，默认为0 –N；
- 转换表：设置每一项内容的对应转换值。
1.2.外观设置
下拉选择控件的外观属性，属性如下所示
- 默认字体：设置字体的字库；
- 字体大小：设置字体的显示大小；
- 对齐：设置字体的对齐方式；
- 文字颜色：设置字体的颜色；
- 背景颜色：设置未选中背景的颜色；
- 选中背景颜色：设置选中背景的颜色。
2.应用案例
2.1.静态列表
2.1.1工程配置

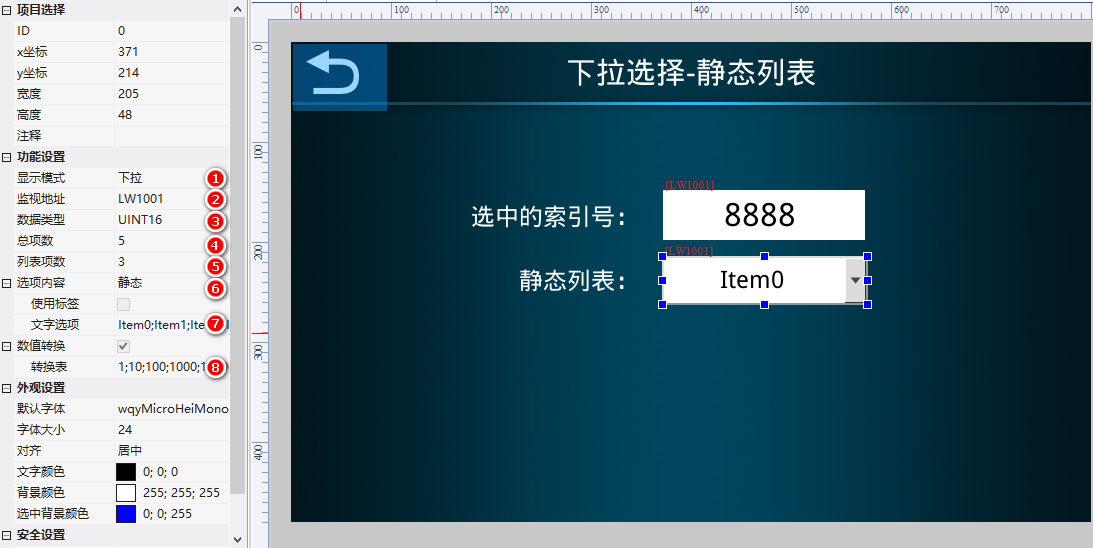

画面中添加下拉选择控件，属性配置如下所示：
控件的配置如下所示：
- 显示模式：下拉;
- 监视地址：LW1001；
- 数据类型：UINT16
- 总项数：5；
- 列表项数：3；
- 选项内容：静态；
- 文字选项：Item0;Item1;Item2;Item3;Item4;
- 数值转换：√；
- 转换表：1;10;100;1000;10000。
2.1.2 运行预览
运行虚拟屏，下拉选择Item0，数值为1；下拉选择Item1，数值为10。同理，PLC设置LW1001为100，下拉选中为Item2，如下所示：
2.2 动态列表
2.1.2.工程配置

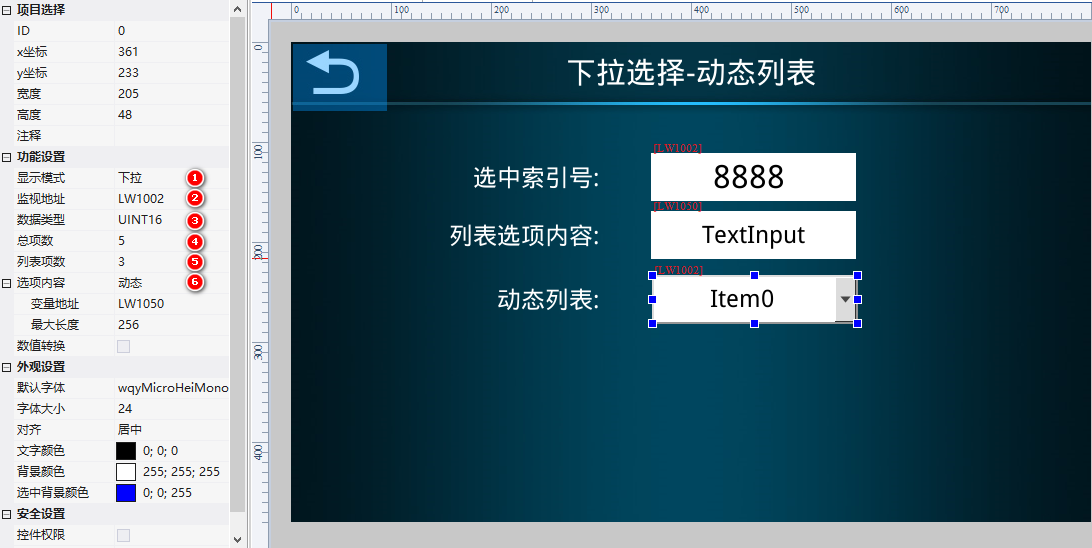

画面中添加【下拉选择控件】属性配置如下所示：
显示模式：下拉；
监视地址：LW1002；
总项数：5；
列表项数：3；
选项内容：动态；
变量地址：LW1050；
最大长度：256字节；
[!note|tip:注意] 1：动态选项内容：编码为UTF8编码。Lua脚本设置，调用set_string，Lua文件的编码为UTF8
2：动态选项内容：需要预先设置选项内容才会显示下拉选择控件，每个选项需使用英文”;”来做区分
2.2.3 运行预览

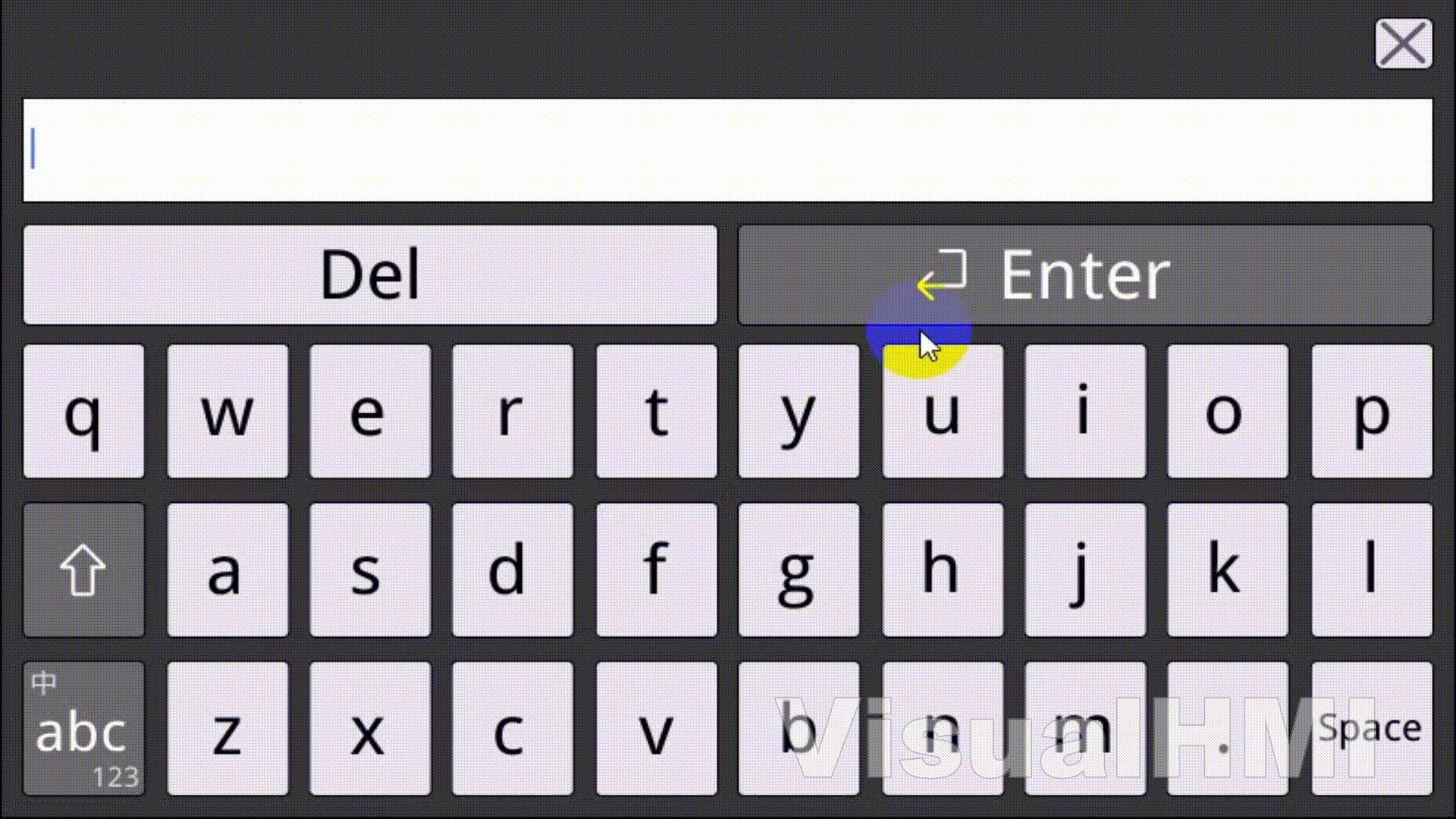

手动输入文本内容为a;#;$;%;大彩;下拉菜单内容如下所示
2.3.历史数据日期
2.3.1 工程配置

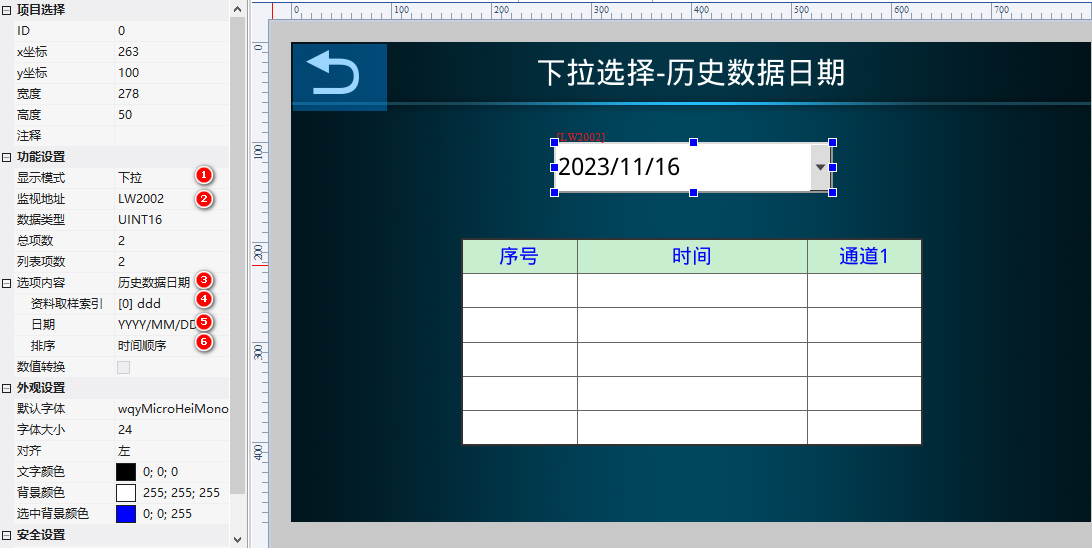

画面中添加下拉选择控件，属性配置如下所示：
- 显示模式：下拉；
- 监视地址：LW2002；
- 选项内容：历史数据日期；
- 资料取样索引：[0] ddd；（取样索引备注名称）
- 日期：YYYY/MM/DD；
- 排序：时间顺序。
下拉选择控件绑定的变量地址 = 数据记录控件控制地址+ 2。

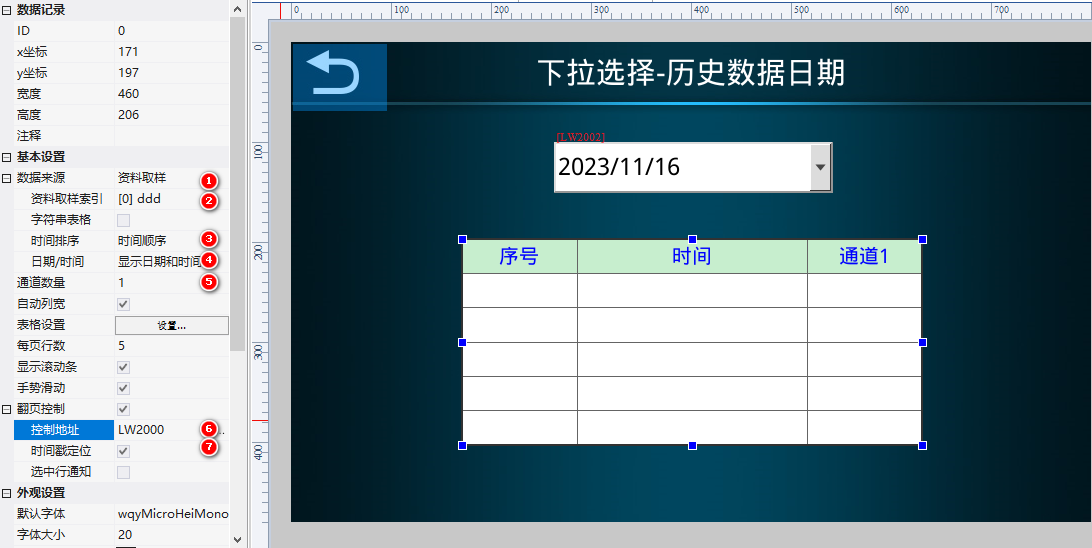

画面中添加数据记录控件：控件的配置如下所示：
数据来源：资料采样
资料取样索引：[0] ddd；（取样索引备注名称）
时间排序：时间顺序
日期/时间：显示日期和时间
通道数量：1
控制地址：LW2000；
时间戳定位：√；
[!note|tip:注意] 资料采集详细说明参考，本章节不做详细说明ViusalHMI - 数据记录控件(点击跳转)
2.3.2 运行预览

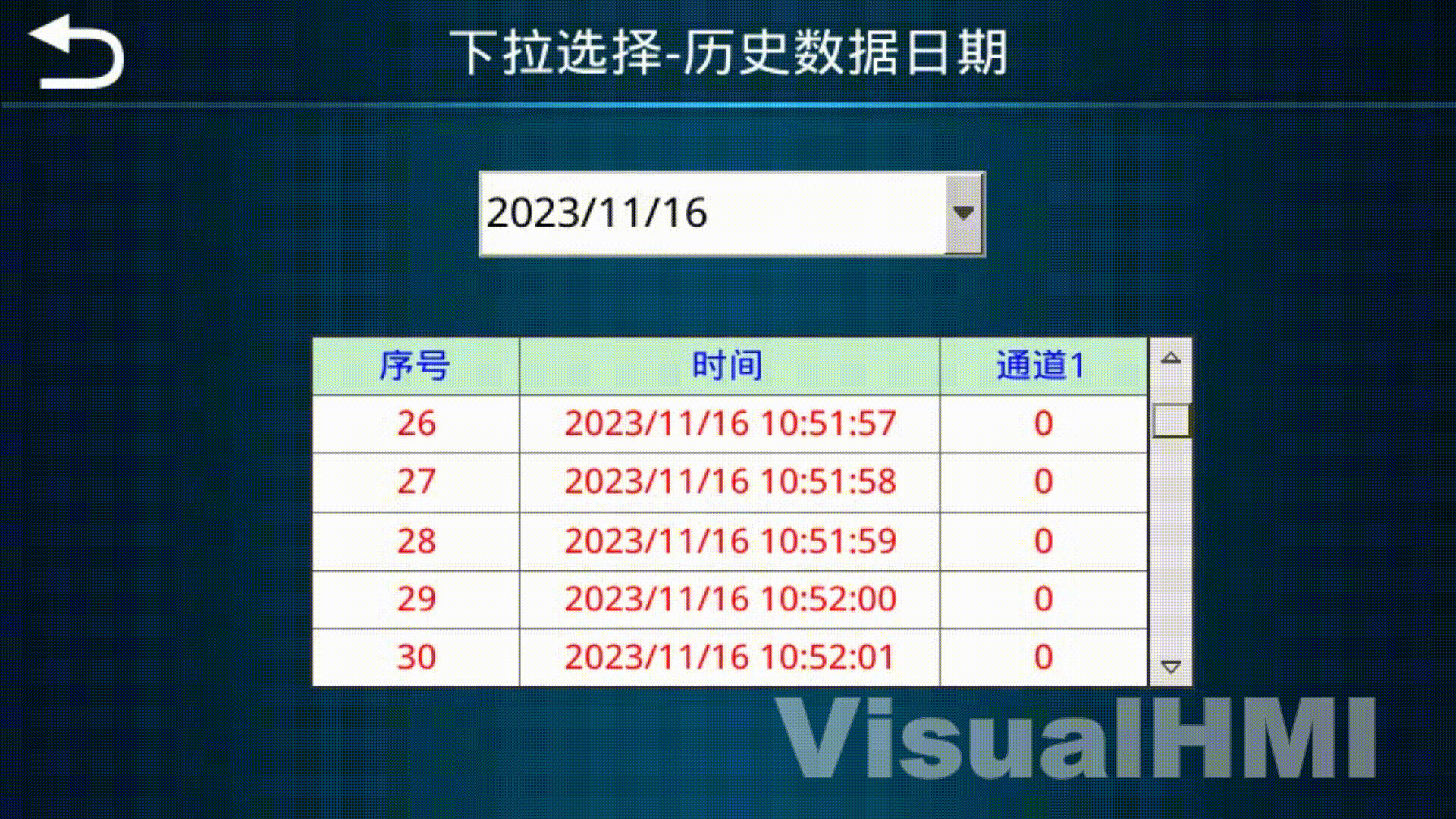

下拉选择对应的日志，资料采集-表格会定位到该日期最早记录的一条数据，如下所示：
