VisualHMI 软件
1 VisualHMI 软件安装
VisualHMI是我司自主创新开发的一款功能强大的串口屏开发调试软件，内嵌国内独家首款“虚拟串口屏”。
使用环境：Windows
下载链接：VisualHMI(点击下载)
根据提示选择安装目录，一步一步点击“next”完成安装，安装过程如下所示
2 VisualHMI 界面

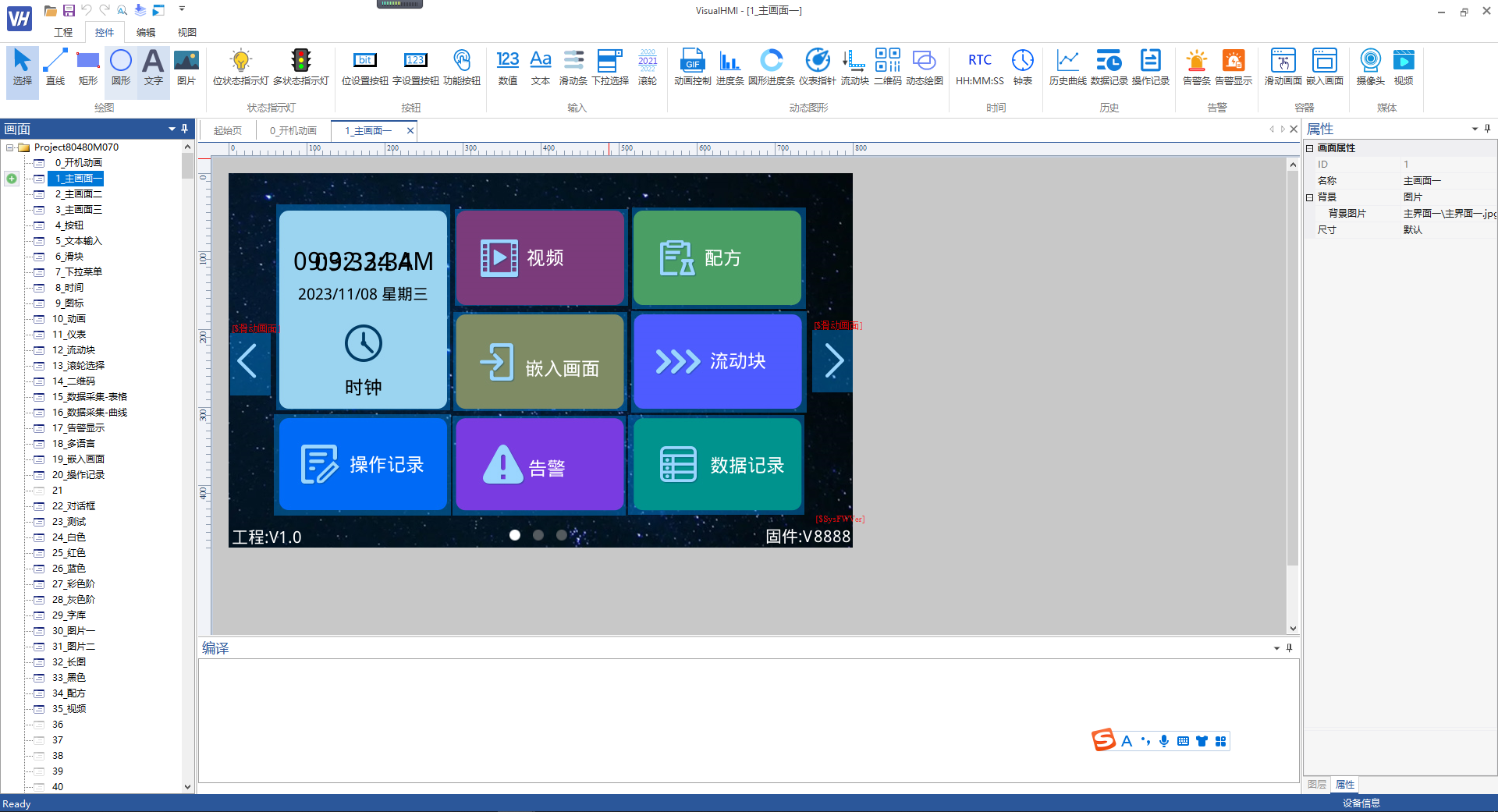

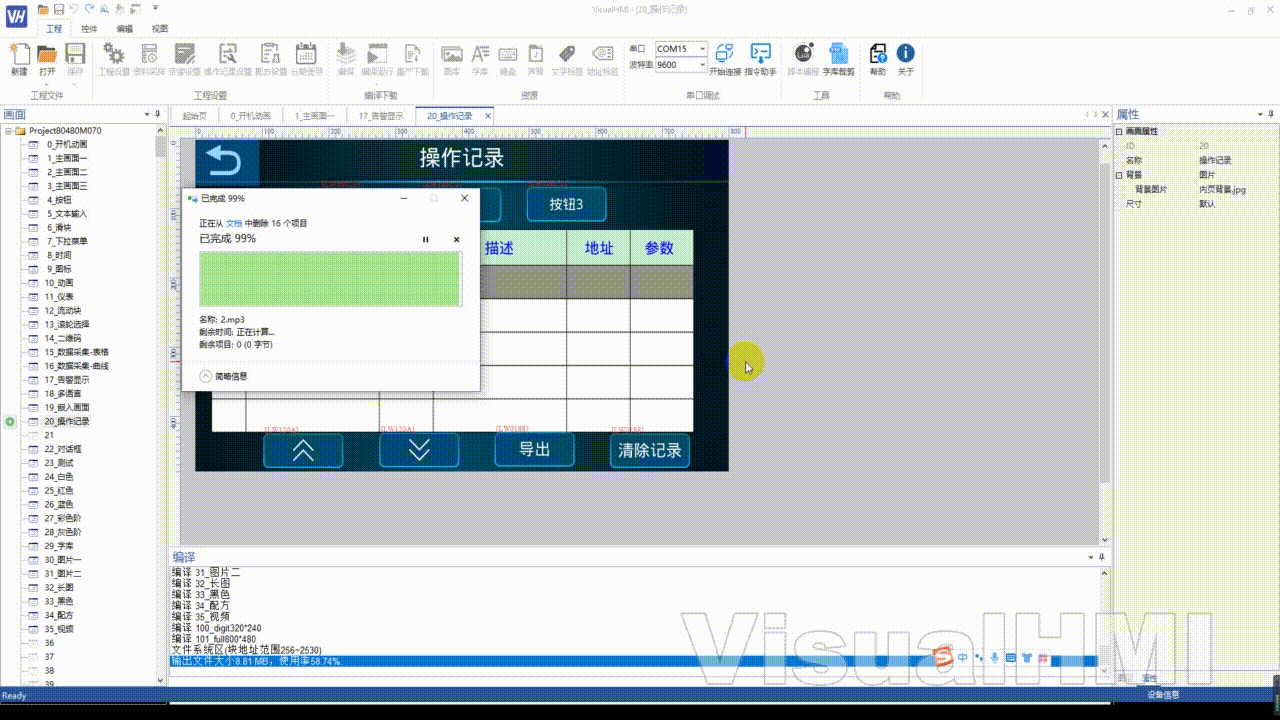

如果已经成功安装了VisualHMI，打开已有的出厂工程，界面显示如下所示
3 工程区域
3.1工程文件
工程新建、打开已有工程、保存等项目管理
4 工程设置
4.1 工程设置
该菜单栏主要配置系统相关设置，如下所示
HMI机型：型号选择
Flash大小：默认128Mbit
- 启动画面：屏幕上电自动加载的第一个画面
- 屏幕旋转：支持0°、90°、180°、270°。以HMI80480M070为例，四个角度，只需要出800x480（0°、180°）、480x800的UI（90°、270°）
- 多语言项数：最大支持30种，详细配置参考 VisualHMI - 多语言应用(点击查看)
- 自动待机：屏幕空闲时间(无触摸)到达后，自动进入节能状态
- 波特率：波特率支持9600~921600bps；数据位支持7~8位；校验位支持奇偶无校验、停止位支持1位/2位。
[!note|tip:] DCBUS/XGIUS：只支持无校验、1个停止位
- 协议：支持DCBUS、XGUS、Modbus（主/从机）和FX2N（标准/扩展）、FX3U、台达、信捷、西门子PPI...
- 安全登录配置：用于权限操作，详细配置参考 VisualHMI - 安全登录(点击查看)

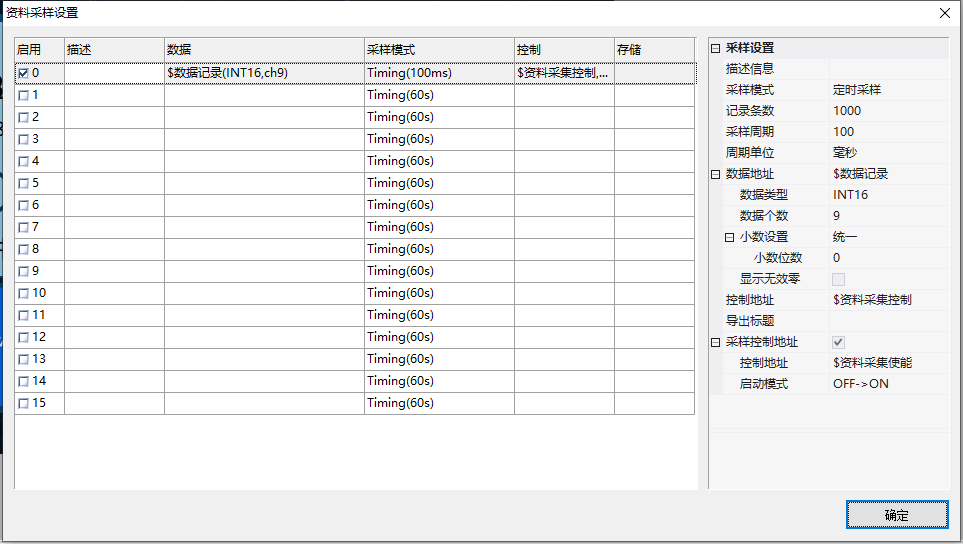

4.2资料采样
同一时刻，将不同的寄存器数据形成一条记录，添加到数据记录控件、或曲线显示。
详细应用参考 VisualHMI - 数据记录应用(点击查看) 和 VisualHMI - 曲线应用(点击查看)
资料采集-表格，显示效果：

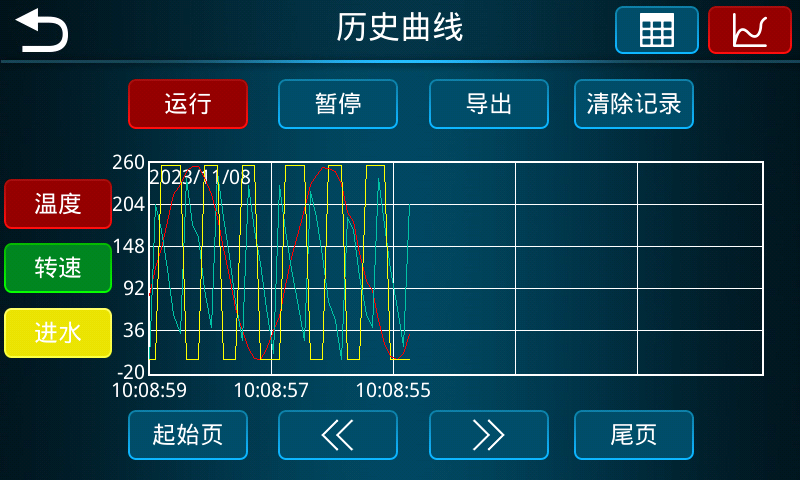

资料采集-曲线，显示效果：

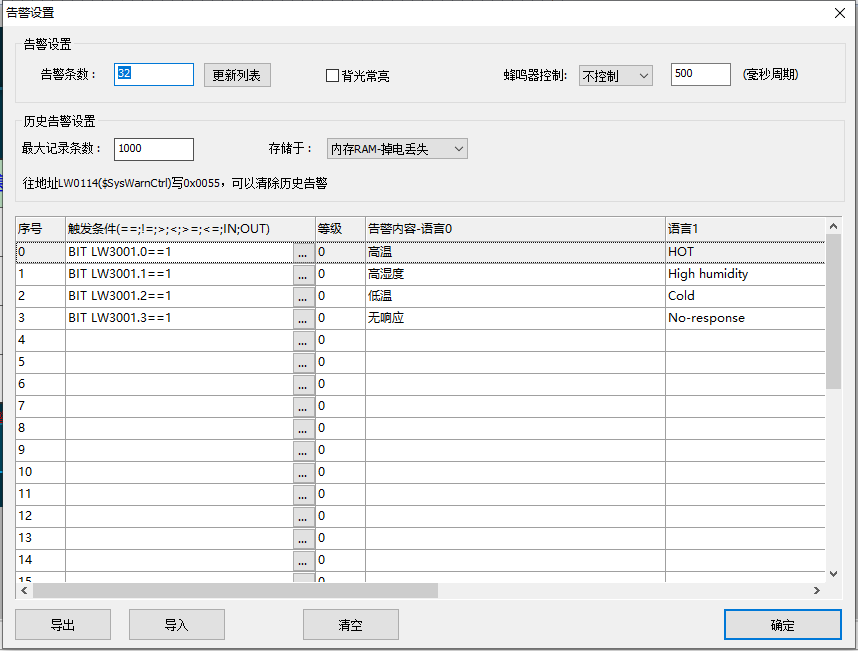

4.3 告警设置
通过寄存器的数值变换，来表示设备的当前异常状态。将这个异常信息可以用告警、历史告警显示或告警条显示。详细应用参考 VisualHMI - 告警应用(点击查看)

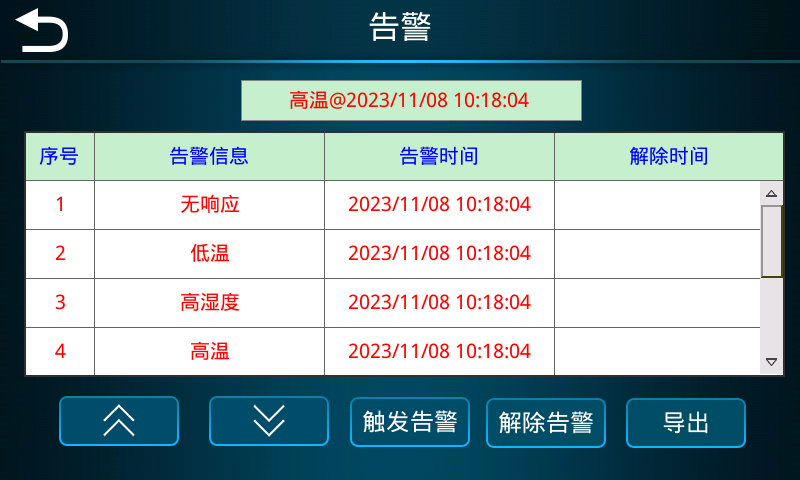

告警触发，显示效果：
4.4 操作记录
用户操作控件时，可以将此行为记录在表格，详细应用参考 VisualHMI - 操作记录(点击查看)
操作记录，显示效果：
4.5 配方设置
在工控行业， 配方常用于以下两种场景：
- 不同的产品在工艺、 制作流程， 使用不同的参数；
- 在制作一种产品过程中， 有很多流程， 每个步骤都是有不同的参数；详细应用参考 VisualHMI - 配方应用(点击查看)
配方操作，显示效果：
4.6 分期设置
HMI 系统时间到截止分期时间， HMI 会弹出分期密码输入的画面， 用户输入该期的分期密码后， 才可以继续正常使用。 反之， 一直显示在分期密码输入画面 。详细应用参考 VisualHMI - 分期应用(点击查看)

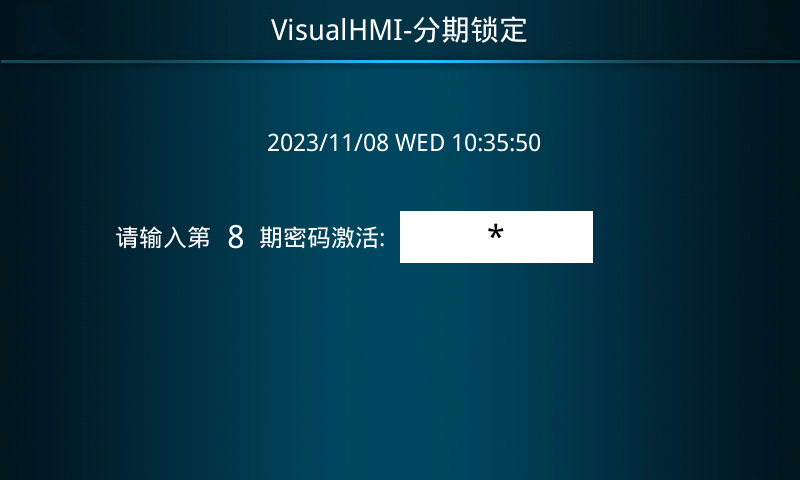

分期锁定，显示效果：
5 编译下载
该区域主要编译、编译运行（运行虚拟）、量产下载（生成SD卡/U盘下载资源包 或 串口下载）
5.1 编译

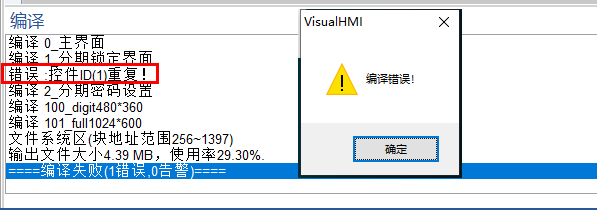

点击编译，若有错误，在编辑区会显示错误信息，以及弹窗警告

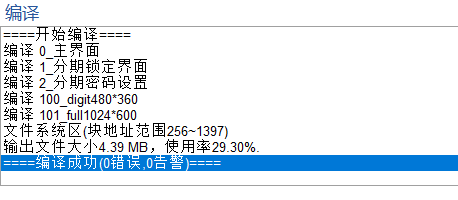

若编辑正常，则显示如下：
5.2 编译运行
点击编译运行，可以弹出虚拟屏。一比一还原实体屏显示效果，同时支持用户主板的串口接到电脑联调，或者建立虚拟串口，ViuslHMI和虚拟屏联调，详细虚拟屏调试参考 VisualHMI 和 虚拟屏调试(点击查看)
5.3 量产向导
编译工程无误后，点击量产向导，生成下载资源包，可以通过SD卡/U盘或VisualHMI和实体屏串口联机，升级程序。可参考 VisualHMI - SD卡下载工程(点击查看)
6 资源区
资源区包括图库、字库、键盘、声音、标签等
6.1 图库
除了画面背景图片，其他所有图片资源，均在图库里面，图库说明，详细参考 VisualHMI - 图片说明
6.2 字库
矢量字体，显示任意大小文字，无锯齿，可支持添加自定义字库。同时，多语言功能也是依据字库文件里，是否含有该字符文字。字库、多语言应用，详细参考 VisualHMI - 多语言应用
6.3 键盘
支持自定义键盘，最大支持10个键盘。键盘的制作，可参考VisualHMI - 自定义键盘
6.4 声音
支持wav、mp3文件。可作为按键音、开机音乐、播放提示音等。详细参考 VisualHMI - 音频播放(点击查看)
6.5 文字标签
文字标签有利于多语言的应用， 通过建立一个文字标签包含所有语言词条。 用户在不同组态控件中可以引用同一个文字标签， 省去了编写重复的文字的时间，尤其多语言应用， 更便捷的管理与修改所有的词条 。详细参考 VisualHMI - 多语言应用(点击查看)
6.6 地址标签
VisualHMI 软件上的用户变量地址可支持批量导入、 导出， 添加意义的标签。 点击菜单工程栏→地址标签 ,其中地址标签包括系统标签（不可修改， LW 地址小于 0x1000） 、用户自定义标签 。详细参考 VisualHMI - 地址标签(点击查看)
[!note|tip:HMI本机:地址范围(16进制)]
系统变量：LW0100~LW0FFF
用户变量 ：LW1000~LWFFFF
掉电存储变量：RW0000~RW7FFF
系统变量：
地址范围 LW0000-LW0FFF， 系统已定义的变量如下表所示， 其余未定义的作为系统保留(不要使用) ，详细以VisualHMI软件为准
PLC设备，以Modbus为例
[!note|tip:PLC设备:地址范围(16进制)]
线圈：0x0000~0xFFFF
离散：1x0000~1xFFFF
输入：3x0000~3xFFFF
保持：4x0000~4xFFFF
用户变量：
Modbus为例，相关寄存器标签如下所示：
7 调试区
调试区，选择对应的串口，VisualHMI可以和实体屏或VisualHMI调试，或者下载程序。

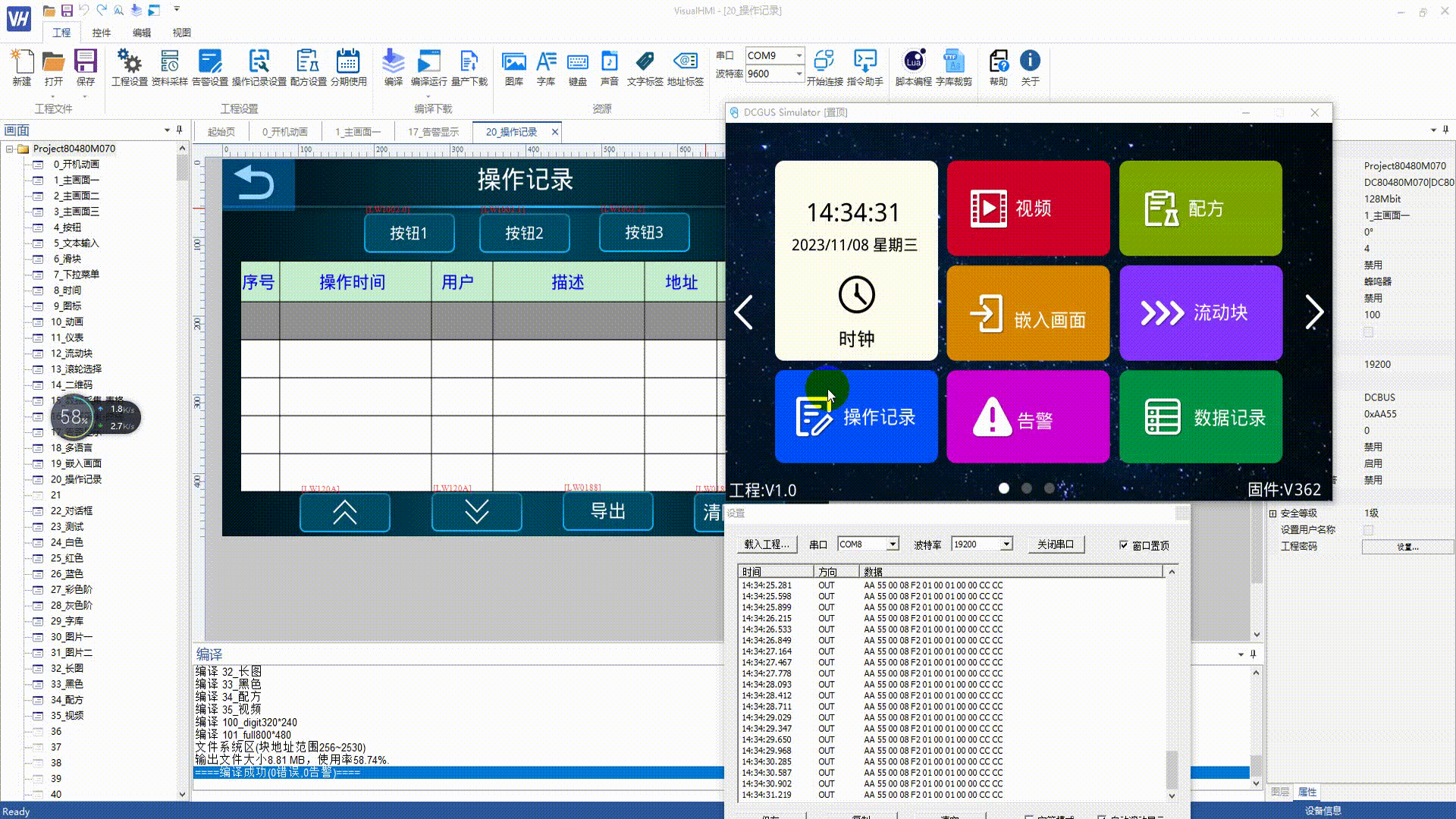

VisualHMI和虚拟屏调试如下所示：详细可参考 《VisualHMI 和 虚拟屏调试(点击查看)
8 工具区
- 脚本编程：可参考 VisualHMI - Lua教程(点击查看)
- 字库裁剪：可参考 VisualHMI - 多语言应用(点击查看)

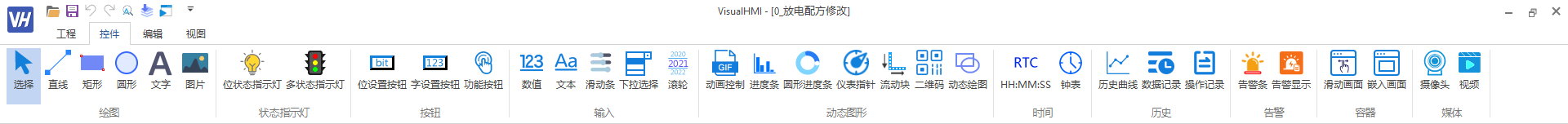

9 控件区
VisualHMI支持30多种组态控件，以及丰富控件属性配置。详细教程可参考 VisualHMI - 控件教程(点击查看)
10 布局区
用于控件复制粘贴、控件之间的上下层叠显示、对齐、间距、等宽等高等调节分布，以及在画面布局过程可以锁定、隐藏、状态、多语言预览效果
11 视图区
视图区域， 可以放大、说小画面，显示控件的地址、注释、ID、触控等等
12 画面区
VisualHMI 右侧为画面区，一共999个画面，其中新建工程，画面100、画面101位系统键盘，新建、删除画面如下所示：
13 设计区域
主要负责UI界面的编辑，开发中主要的操作区域，用户点击选择需要的控件，将其放置到本区域，即完成控件的创建。具体如下操作：
