VisualHMI - 视频输入控件

什么是视频控件？

M系列串口屏支持视频播放，格式要求如下所示，建议使用Freemake Video Converter(点击下载) ，安装过程，本章节不做描述，转换步骤可参考ViualHMI - 视频转换说明（点击跳转）。若需要注册，用户自行网上查找破解码。本软件来自网络，如有版权问题，请联系处理

• MP4文件
• H264编码
• 音频流为MP3或AAC格式
• 视频最大分辨率<1280*768
• 最大帧数<30ps
• 最大码率<1400

适用范围：VisualHMI - HMI&M系列(实体屏测试!)

相关例程下载链接：VisualHMI - 视频输入控件(点击下载)

本章节主要介绍视频如下应用

1. 开机logo
2. 视频控制等应用。

1.属性介绍

1.1.功能设置

AV输入控件数功能设置属性如下所示：

1. 视频文件：添加视频文件，会自动加载到工程\video\目录下。

2. 播放模式：

   • 自动：进入该画面自动播放该视频文件、退出该画面停止播放

   • 受控：填入控制地址，addr+0：0-停止、1-播放、2-暂停

3. 播完完毕处理：支持“停止播放”（只播放1次）、重新播放（循环播放）、切换画面

2.应用

2.1.开机Logo

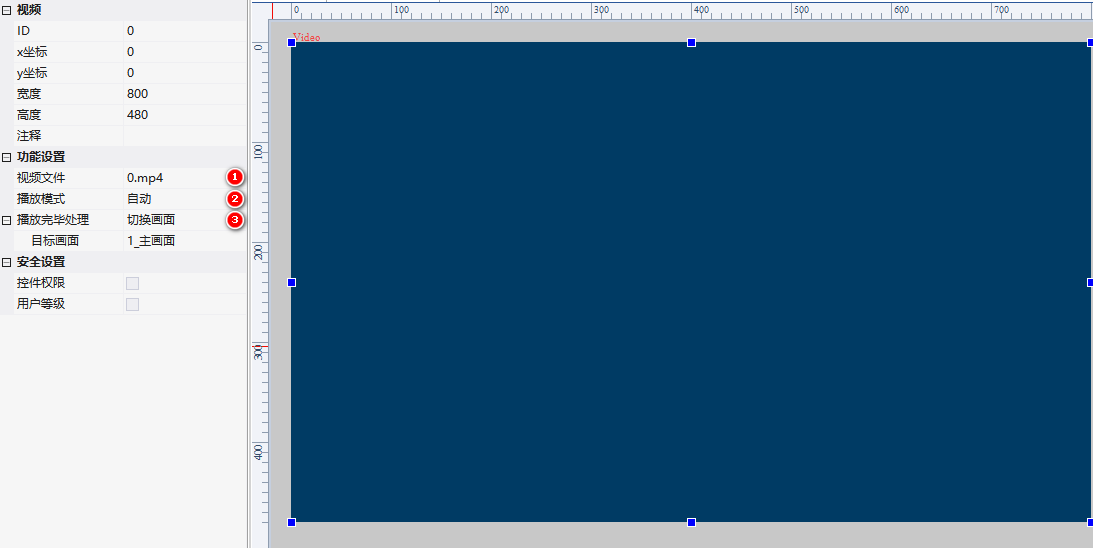

2.1.1.工程配置

1. 视频文件：0.mp4；

2. 播放模式：自动

3. 播放完毕处理：切换画面；

   • 目标画面：主画面

2.1.2.运行预览

工程编译，下载到实体屏后，屏幕上电会播放0.mp4 文件，播放完毕自动切换到1_主画面

2.2.视频控制

2.2.1.工程配置

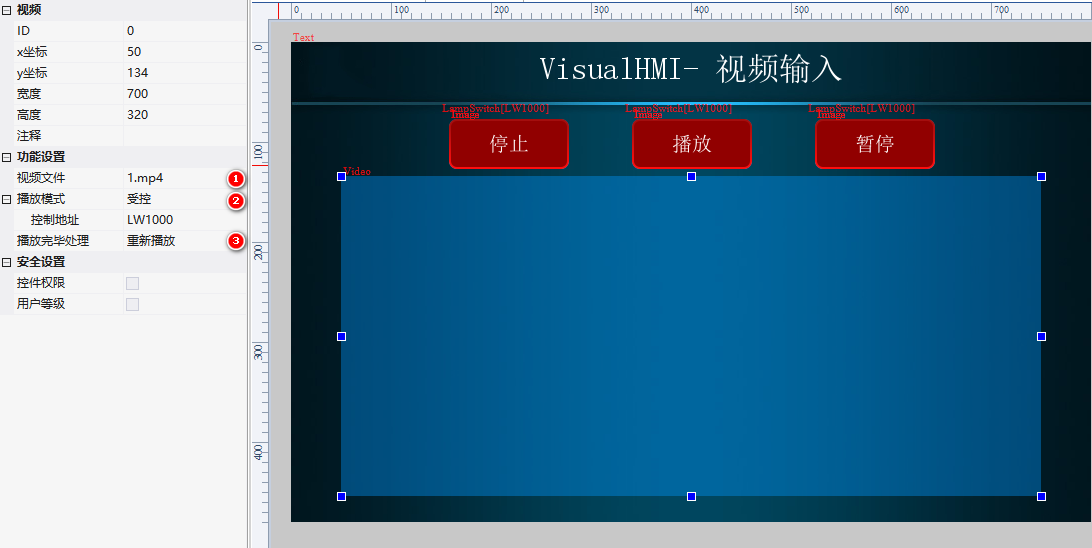

画面添加一个【视频输入控件】，属性配置如下所示：

1. 视频文件：1.mp4；

2. 播放模式：受控

   • 受控地址：LW1000

3. 播放完毕处理：重新播放；

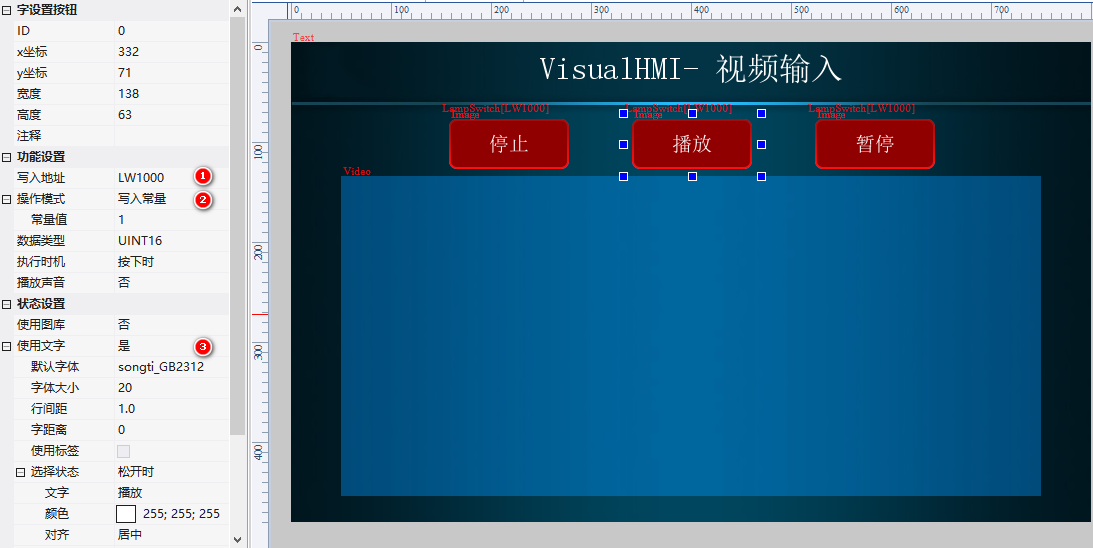

画面添加一个【字设置按钮】控件，用于播放控制，属性配置如下所示：

1. 写入地址：LW1000(和视频控件受控地址设置一致)
2. 写入常量：1（播放）
3. 使用文字：是

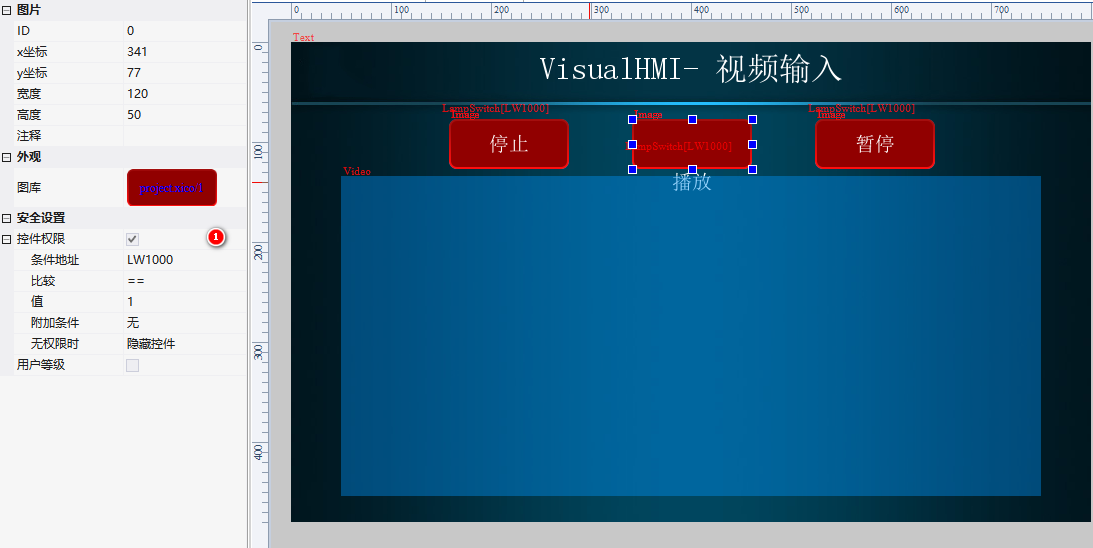

画面添加一个【图片】控件，用于播放被选中时显示效果，属性配置如下所示：

1. 权限控制：√

   • 条件地址：LW1000

   • 比较：==

   • 值：0

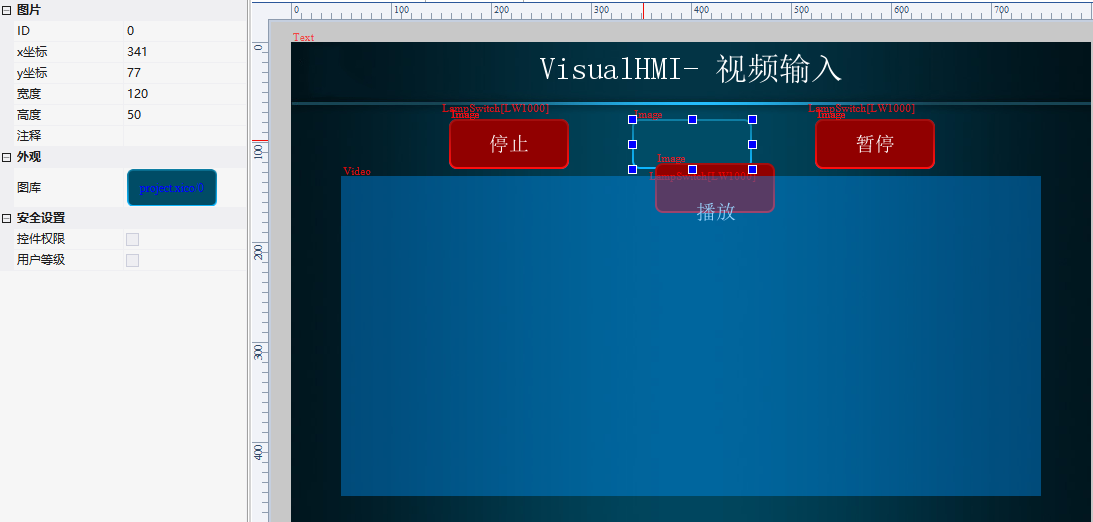

画面添加一个【图片】控件，用于播放控制，未选中的背景效果，属性配置如下所示

同理：停止、暂停控制的配置类似，此处不在阐述

2.2.2.工程配置

编译下载后，在实体屏测试，点击播放、停止、暂停按钮依次控制视频
