VisualHMI - 动画控件

什么是动画控件？

动画控件主要通过加载多帧合集的图库文件，可以根据条件多次显示或者循环显示，常用于设备的运行状态、开机动画等应用。

适用范围：VisualHMI - HMI&M系列

例程下载链接：ViusalHMI - 动画控件(点击下载)

1.属性介绍

本章节重点介绍动画控件的属性，分为功能设置和外观设置

1.1.功能设置

动画控件的功能设置，属性如下所示

1. 播放控制：

   • 自动播放：进入此控件所在画面时，动画自动播放；
   • 条件控制：满足设置条件时，动画自动播放；
     • 读取地址：条件变量的地址；
     • 比较：读取地址和值之间的比较关系，包括==、!=、<=、>=、<、>、IN:值在范围内（含边界）、OUT:值在范围外（不含边界）；
     • 值：与读取地址比较的数值，一般只有一个数值。当比较选择了IN、OUT时，有两个数值，包括下限值和上限值；

2. 播放速度：帧间隔时间，单位毫秒；

3. 播放次数：可以选择无限次数和指定次数；

   • 结束处理：指定次数播放完后，可以设置切换画面或写入指定的寄存器。执行次数1次，和指定播放次数无关。

4. 停止播放时：显示第一帧、隐藏动画、暂停动画。

1.2.外观设置

滚轮控件的外观属性，属性如下所示

1. 图库：选择控件显示的图标库

2.应用案例

2.1.自动播放

2.1.1工程配置

画面中添加动画控件，属性配置如下所示：

1. 播放控制：自动播放；
2. 播放速度：500；
3. 播放次数：无限；
4. 停止播放时：显示第一帧；
5. 图库：project/xico/0。

2.1.2 运行预览

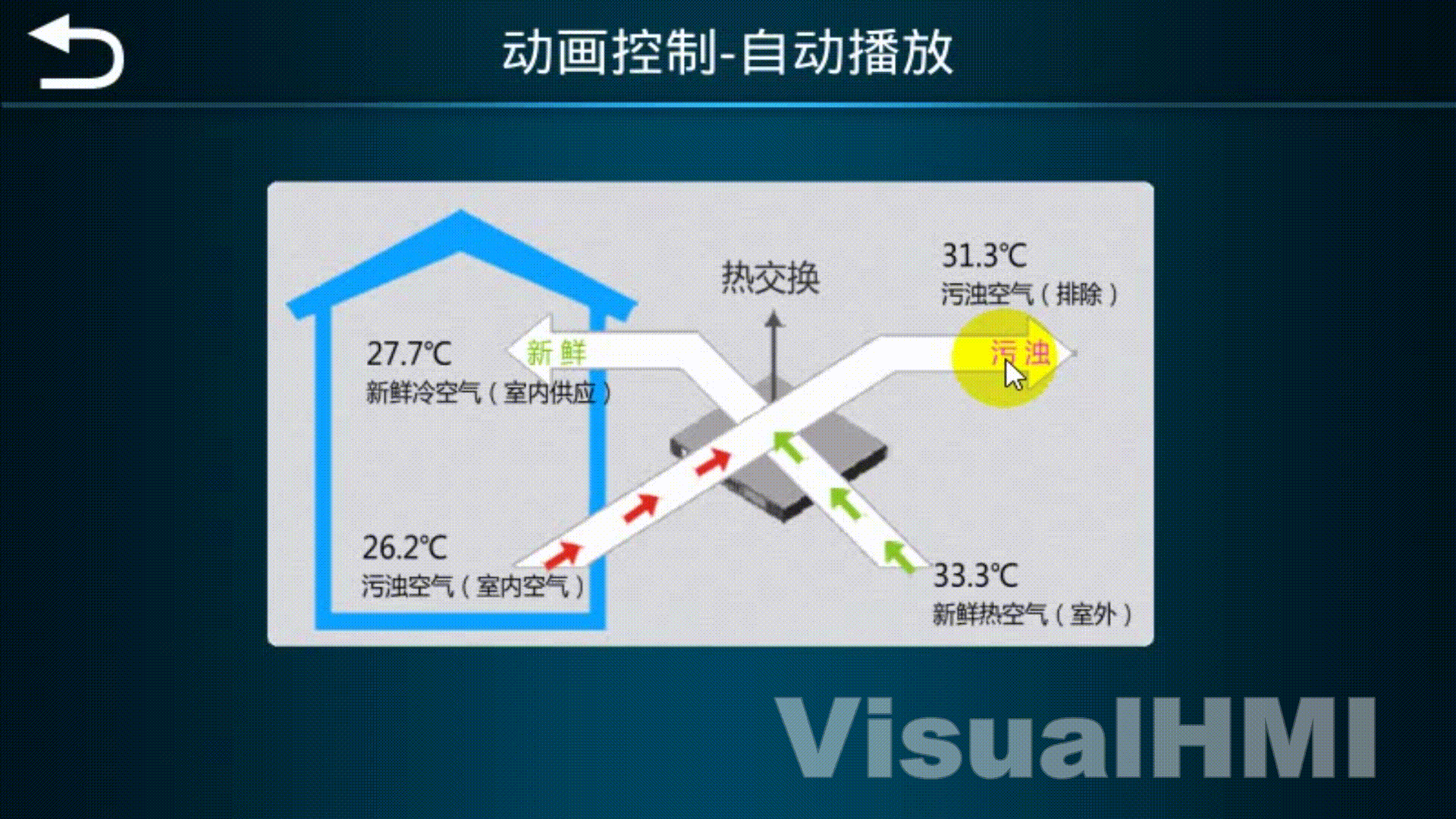

屏幕切换到该画面，会一直循环播放动画，如下所示

2.2.条件控制

2.2.1.工程设置

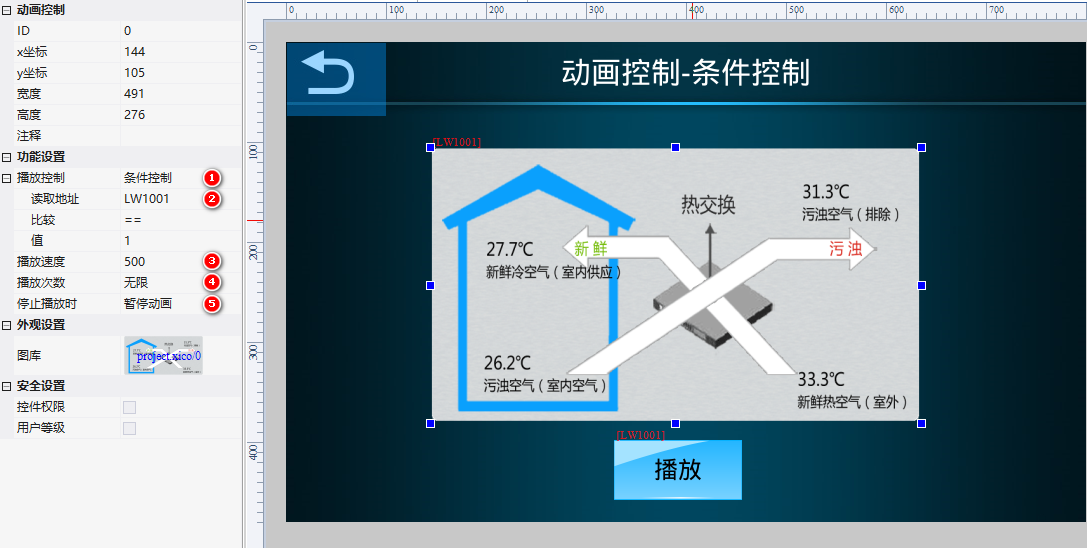

画面中添加动画控件，属性配置如下所示：

1. 播放控制：条件控制；

2. 读取地址：LW1001；

3. 比较：==；

4. 值：1；

5. 播放速度：500；

6. 播放次数：无限；

7. 停止播放时：暂停动画。

“播放/停止”的位状态指示灯控件中读取地址：LW1001，开启切换开关，写入地址：与读取地址相同，开关类型：切换开关。

2.2.2 运行预览

点击播放，设置寄存器LW1001 = 1,触发播放条件。点击停止，设置寄存器LW1001 = 0，停止播放，如下所示

2.3.发送通知

2.3.1 工程配置

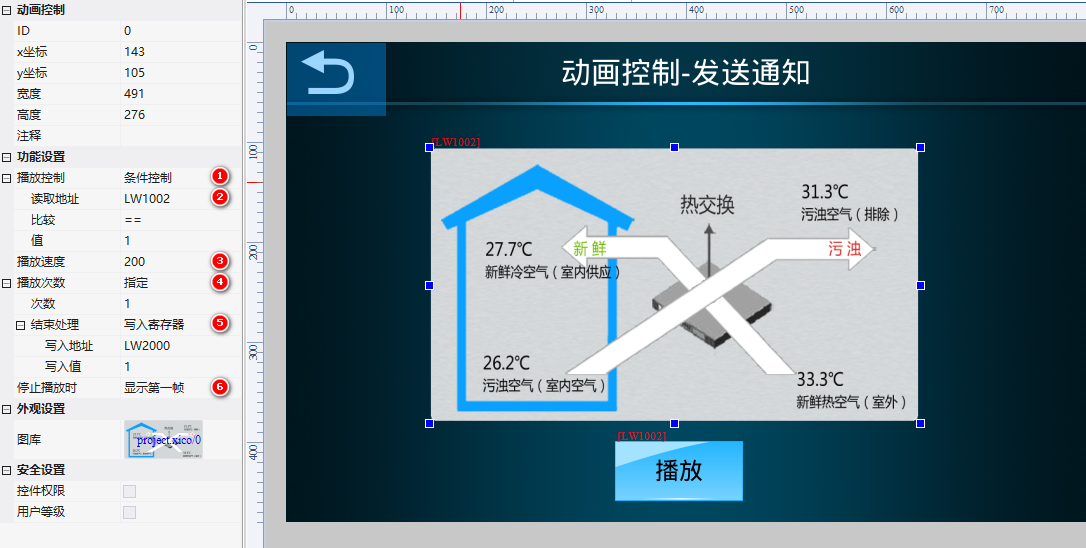

画面中添加动画控件，属性配置如下所示：

1. 播放控制：条件控制；

2. 读取地址：LW1002；

3. 比较：==；

4. 值：1；

5. 播放速度：200；

6. 播放次数：指定；

   • 次数：1次

   • 结束处理：写入寄存器

     • 写入地址：LW2000

     • 写入值：1

7. 停止播放时：显示第一帧

2.3.2 运行预览

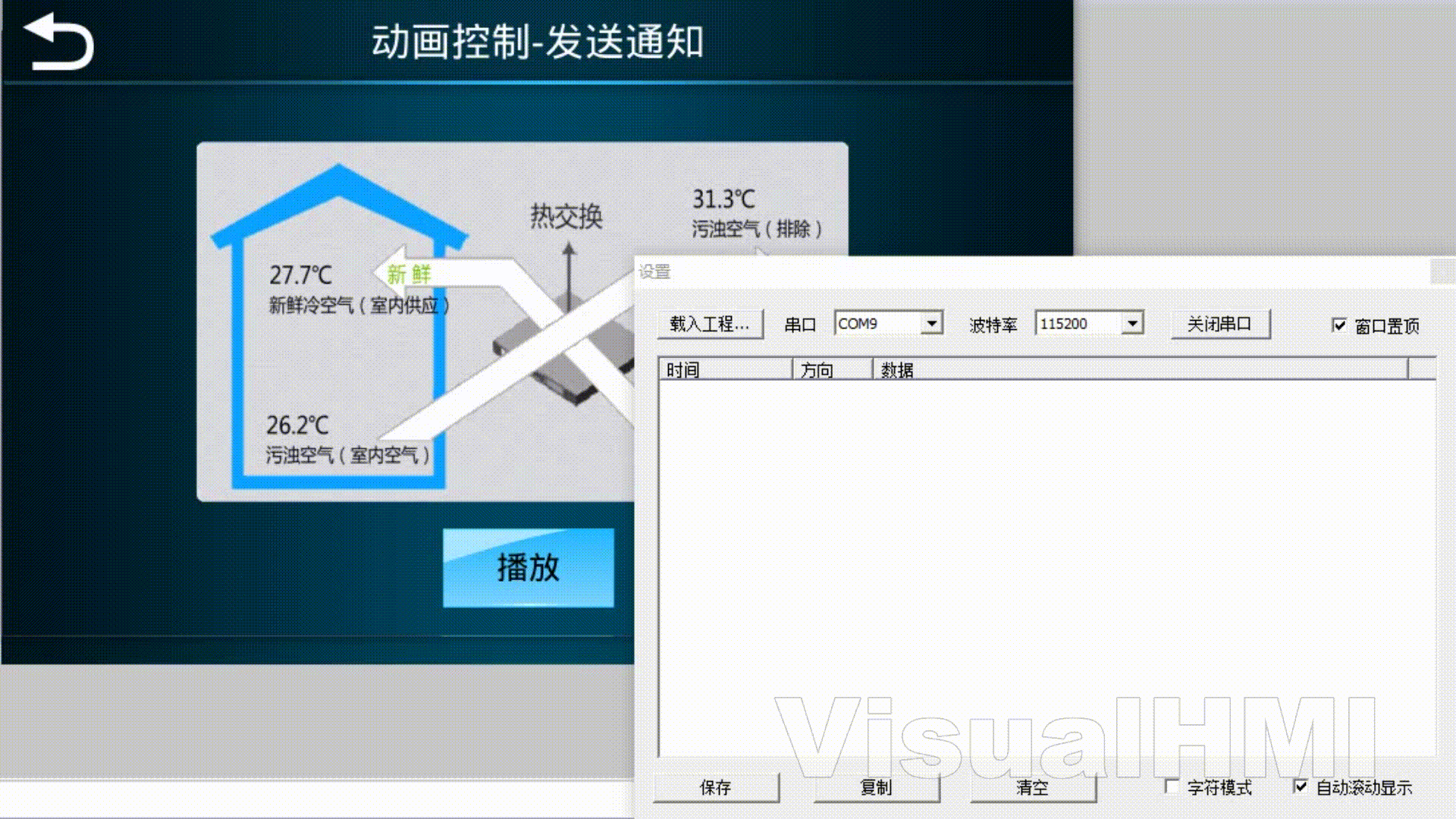

点击播放，设置寄存器LW1002= 1,触发播放条件，动画播放完，显示第一帧，并发送LW2000的通知。如下所示

2.4.切换画面

2.4.1 工程配置

画面中添加动画控件，属性配置如下所示：

1. 播放控制：条件控制；
2. 读取地址：LW1003；
3. 比较：==；
4. 值：1；
5. 播放速度：200；

6. 播放次数：指定；

   • 次数：1次

   • 结束处理：切换画面

     • 目标画面：主画面
7. 停止播放时：隐藏动画

2.4.2 运行预览

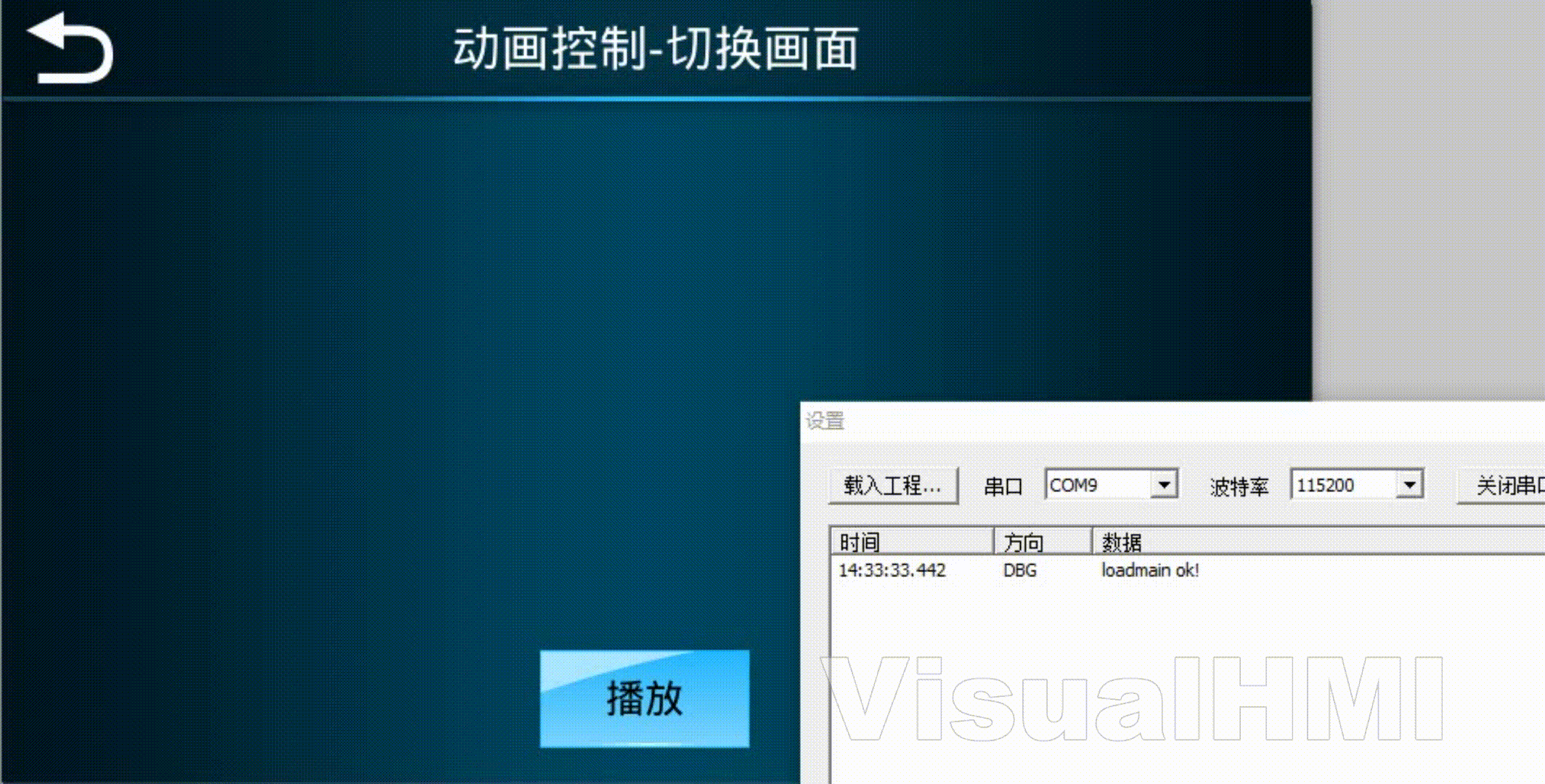

点击播放，设置寄存器LW1002= 1,触发播放条件，动画播放完，切换到主画面。如下所示
