VisualHMI - 配方应用

什么是配方？

在工控行业， 配方常用于以下两种场景：

• 不同的产品在工艺、 制作流程， 使用不同的参数；
• 在制作一种产品过程中， 有很多流程， 每个步骤都是有不同的参数；

使用范围：VisualHMI - HMI&M系列

应用下载：VisualHMI - 配方应用(点击下载)

1. 配方设置

1.1.属性说明

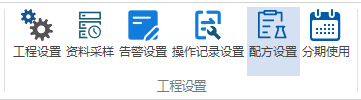

点击工程→配方设置，进入配方设置界面，目前只支持10个不同类型的配方，如下所示

1. 配方名称：当前配方的名称备注，可不填；
2. 配方成分数：当前配方中成分参数的个数，最大支持2000个成分参数；
   • 数据类型：支持UINT16、INT16、UINT32、INT32、UINT64、INT64、FLOAT、DOUBLE，一共8种数据类型；
3. 配方记录数：当前配方的记录数量，最大支持1000条记录；
4. 配方记录名称：关联标签，每一个名称用“;”分割，如 配方1;配方2;配方3;配方4;配方5;配方6;
   • 可修改名称：√
   • 名称长度:N字节，一个配方所占用的字节长度
5. 配方记录数据：根据配方记录数，可对每条记录的各个成分设置数值；如下所示
6. 配方索引地址：配方记录控制地址，通过修改该索引地址的数值，对应记录的成分数据就在该索引地址后面；
   • 如配方成分数6，配方名称16个字节，如下所示

7 .配方写PLC地址：目标设备的地址；，可以将配方内容往这个起始地址写数据连续数据；

• 索引改变时写入：配方成分发生变化时是否自动下发指令；

8 .配方控制地址：写1表示将配方写入PLC地址，写2表示修改当前的配方记录并保存，写3保存配方文件，4删除当前选中行，5修改配方文件参数不保存复位

9 .启用：勾选后才能启用该配方。

2.应用

2.1.开启配方

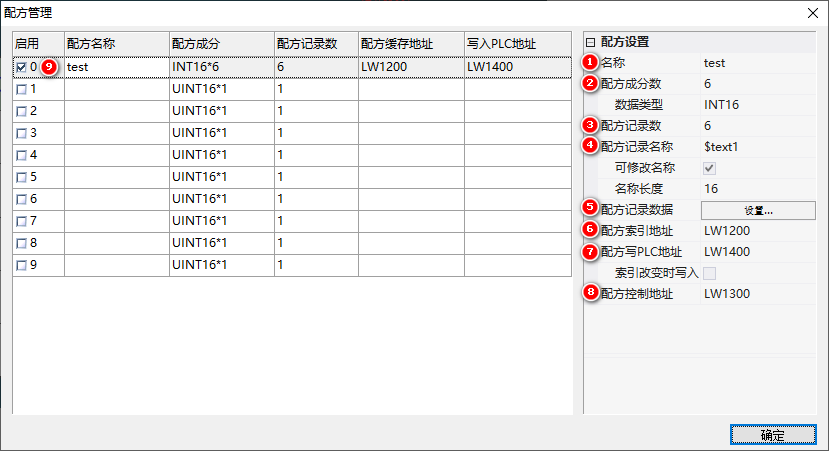

点击工程→配方设置，进入配方设置界面，如下所示

1. 配方名称：test；

2. 配方成分数：6个参数；

   • 数据类型：INT16

3. 配方记录数：6组参数，索引0~5；

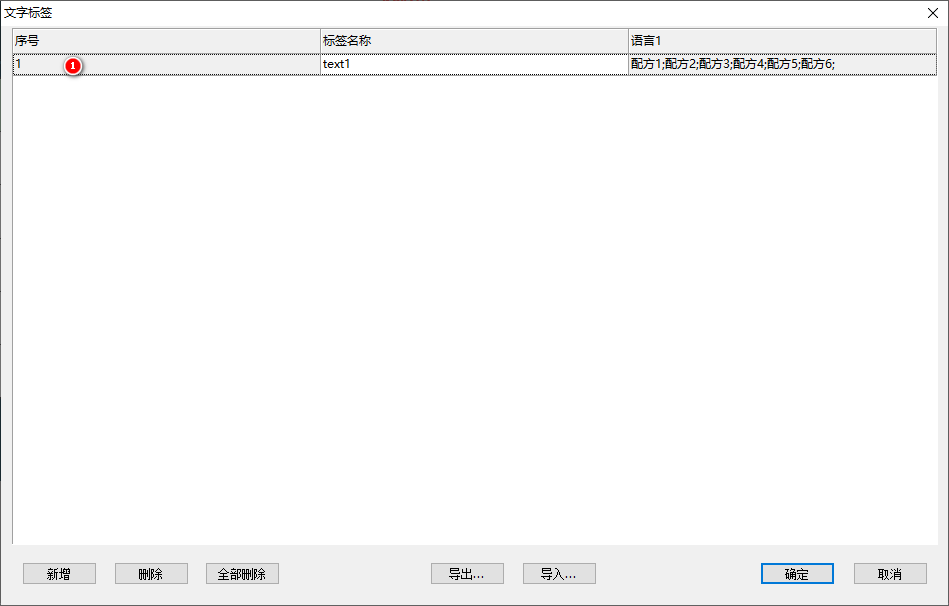

4. 配方记录名称：$text1。每一个名称用“;”分割，如 配方1;配方2;配方3;配方4;配方5;配方6;



   • 可修改名称：√
   • 名称长度:16个

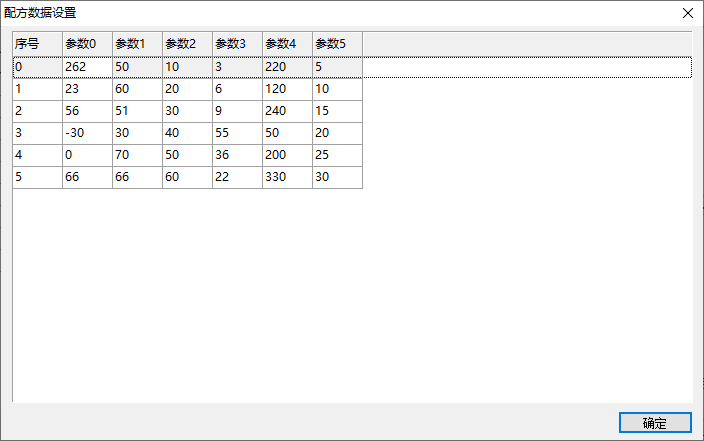

5. 配方记录数据：设置初始化默认值如下所示：

6. 配方索引地址：LW1200

7. 配方控制地址：LW1400

每次修改配方索引，底层会自动读取一次配方文件，将对应的配方索引的内容加载出来。

• 索引改变时写入：配方成分发生变化时是否自动下发指令；

8 .配方控制地址：LW1300

9 .启用：√

2.2.配方选择

2.2.1.画面配置

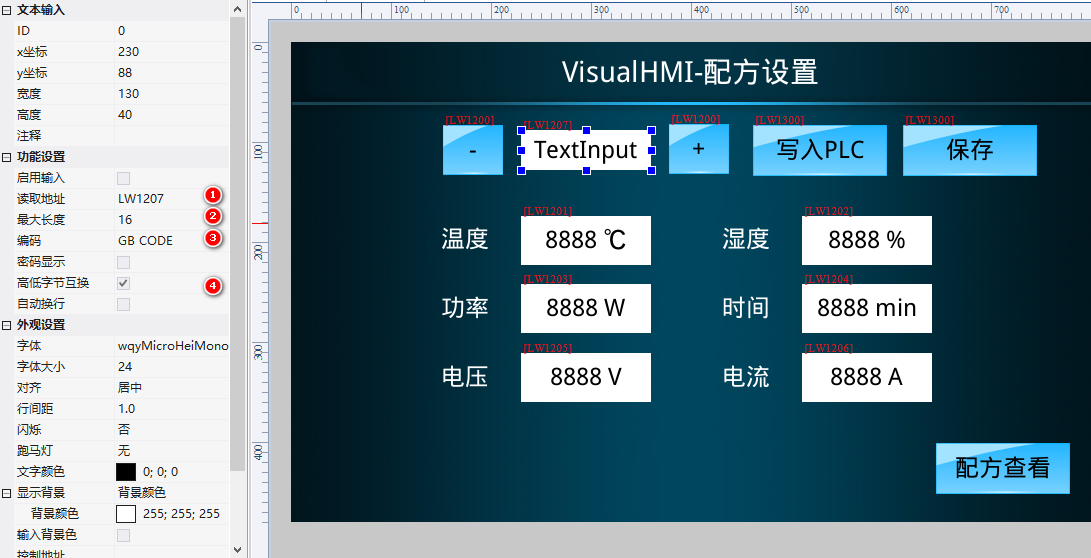

添加一个文本控件，用于显示配方名称，配置如下所示:

1. 读取地址：LW1207（和配方设置的“配方索引地址对应，具体计算可参考上文）
2. 最大长度：16
3. 编码:GBK
4. 高低字节互换：√

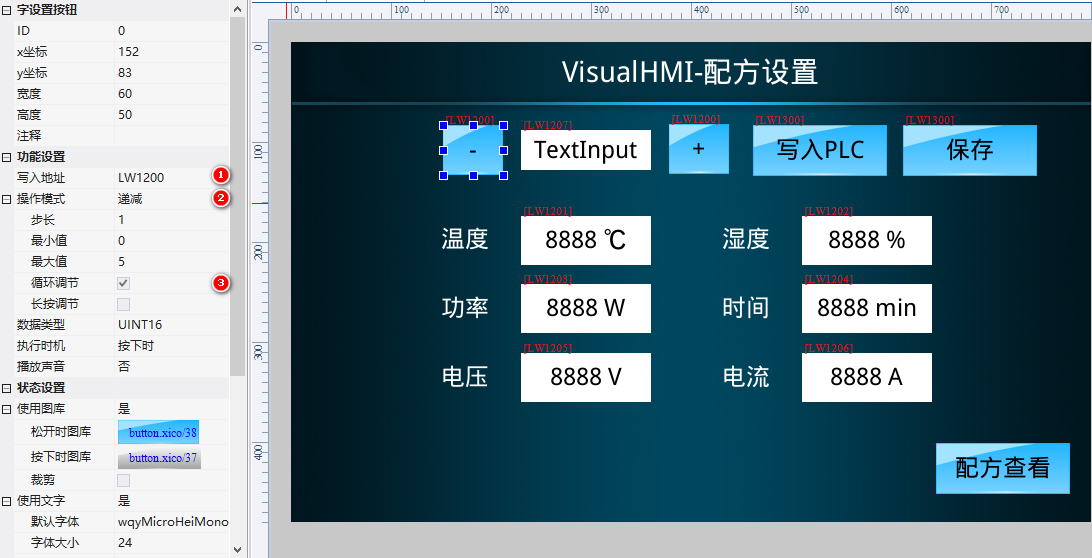

添加两个字设置按钮，用于配方切换，控制配方索引变化。当切换不同的索引，底层会自动读取配方文件，将对应索引的数据内容，刷新到关联对应数据地址的控件上，配置如下所示：

1. 写入地址：LW1200（和配方设置的“配方索引地址对应，具体计算可参考上文）

2. 操作模式：递减/递增

   • 步长：1

   • 最小值：0

   • 最大值：5

3. 循环调节：√

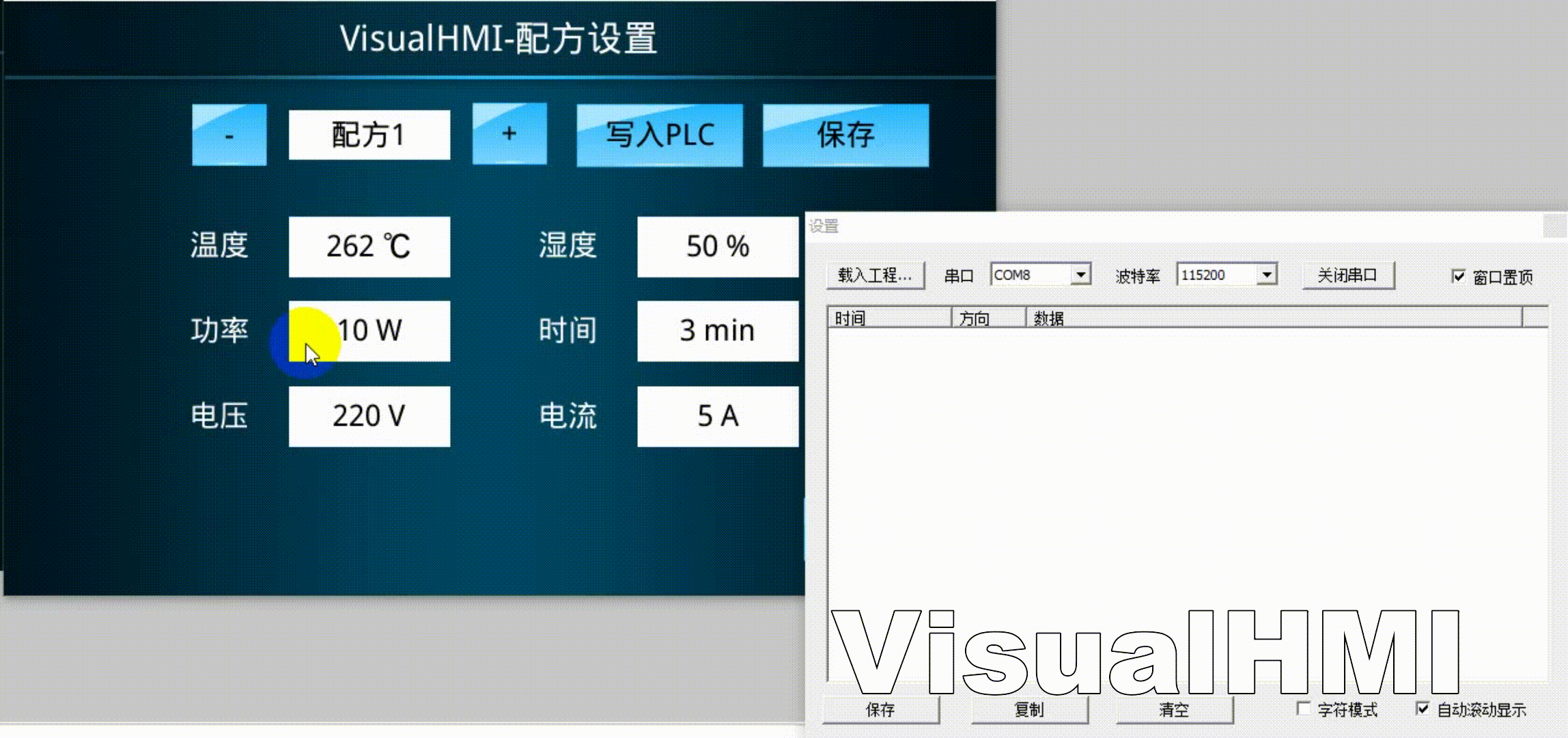

2.2.2.运行预览

运行虚拟屏，点击“+”、“-”切换不同的配方数据和名称，如下所示

2.3.配方保存

2.3.1.画面配置

添加两个字设置按钮，用于配方控制，用于保存，配置下所示：

1. 写入地址：LW1300（和配方控制地址对应）

2. 操作模式：写入常量

   • 常量值：2-保存到配方文件

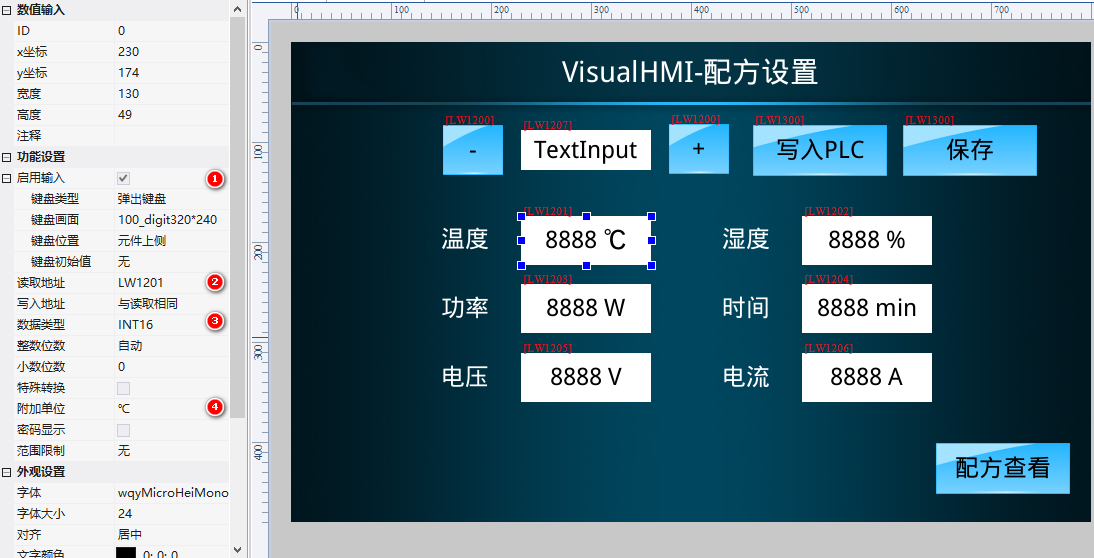

添加6个数值控件，用于显示配方的参数，以第一个参数"温度"为例，配置下所示：

1. 启用输入

   • 读取地址：LW1201（配方设置的“配方索引地址对应）

   • 键盘类型：弹出键盘

   • 键盘画面：元件上侧

2. 键盘初始值:无
3. 数量类型：INT16(和配方设置的“数据类型对应)
4. 附加单位：℃

若需要边修改边保存配方，在LUA脚本判断对应寄存器触发，并给“配方控制地址”写1，详细参考VisualHMI - LUA 配方应用(点击跳转)

function on_update(slave,vtype,addr)
      if vtype == VT_LW
    then
        if addr >= 0x1201 and addr <= 0x1206--配方数据寄存器
        then
            set_uint16(VT_LW, 0x1300, 2)--将配方控制地址写为2
            update_system()--立刻写入系统参数
        end
    end
end

2.3.2.运行预览

运行虚拟屏，如修改温度LW1201寄存器262→123，在操作配方索引1→2→1，温度值变回262。由于修改参数后，没有进行保存操作，切换配方索引时，底层会读配方文件，加载对应的配方索引数据内容。若修改参数后保存，即写到配方文件，当切换索引时候，数据为保存后的参数

2.3.写入PLC

常见将配方的数据下发写入PLC，可以“配方控制地址 - 写1”写入或者索引改变时写入。本章节主要介绍配方控制地址写入方式

[!note|tip:注意] 特殊情况下：PLC的地址不连续，需要在LUA脚本读出对应索引的配方值，在单独写入对应的PLC寄存器。详细参考VisualHMI - LUA 配方应用(点击跳转)

2.3.1.画面配置

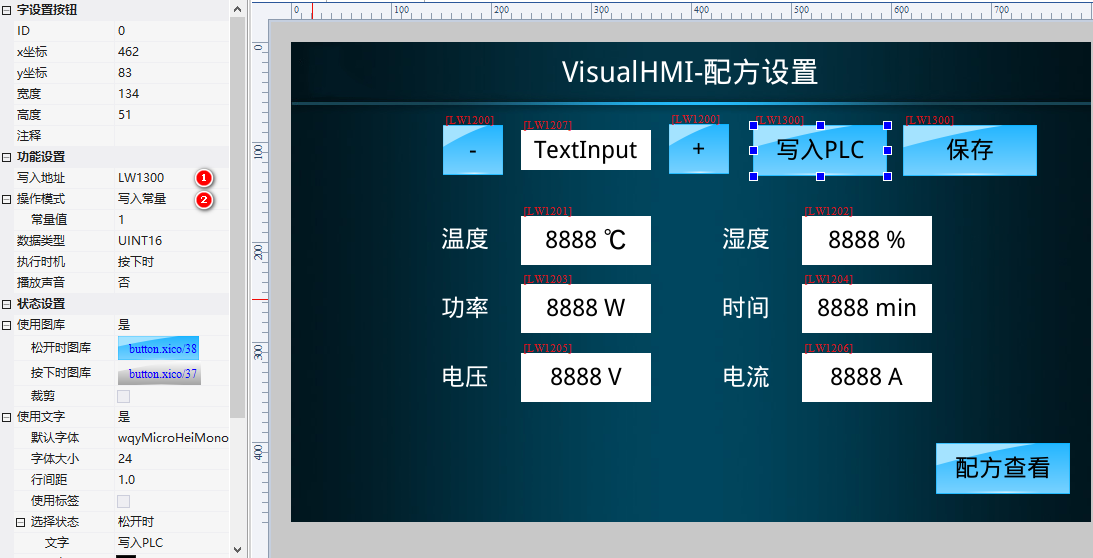

画面中添加一个字设置按钮，用于触发下发写入PLC，控件配置如下所示：

1. 写入地址：LW1300（和配方控制地址对应）

2. 操作模式：写入常量

   • 常量值：1-下发PLC

2.3.2.运行预览

运行虚拟屏，点击“写入PLC”，屏幕将LW1201~LW1206寄存器的值，下发到PLC寄存器LW1400~LW1405，运行效果如下所示

2.4.配方文件显示

配方文件可以显示在数据记录控件显示在表格上，可以拖动滚动条查看，以及直接编辑表格修改配方内容。

2.4.1.工程配置

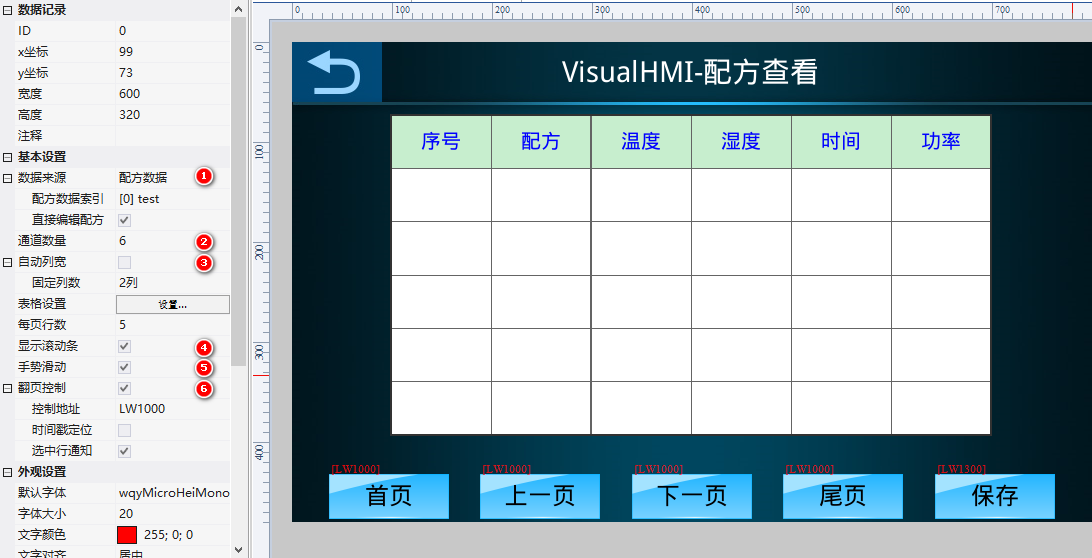

“数据记录控件”配置如下所示

1. 数据源：配方数据；

   • 配方数据索引：[0]test

   • 直接编辑配方

2. 通道数：6；

3. 自动列数：口

   • 固定列数：2；左右拖动的时候，配方的名称、表格序号固定不动；

4. 显示滚动条：√

5. 手势滑动：√

6. 读取地址：LW1201（配方索引地址 + 1为首个配方成分参数地址）；

   • 选中行通知：寄存器地址LW1000；

2.4.2.运行预览

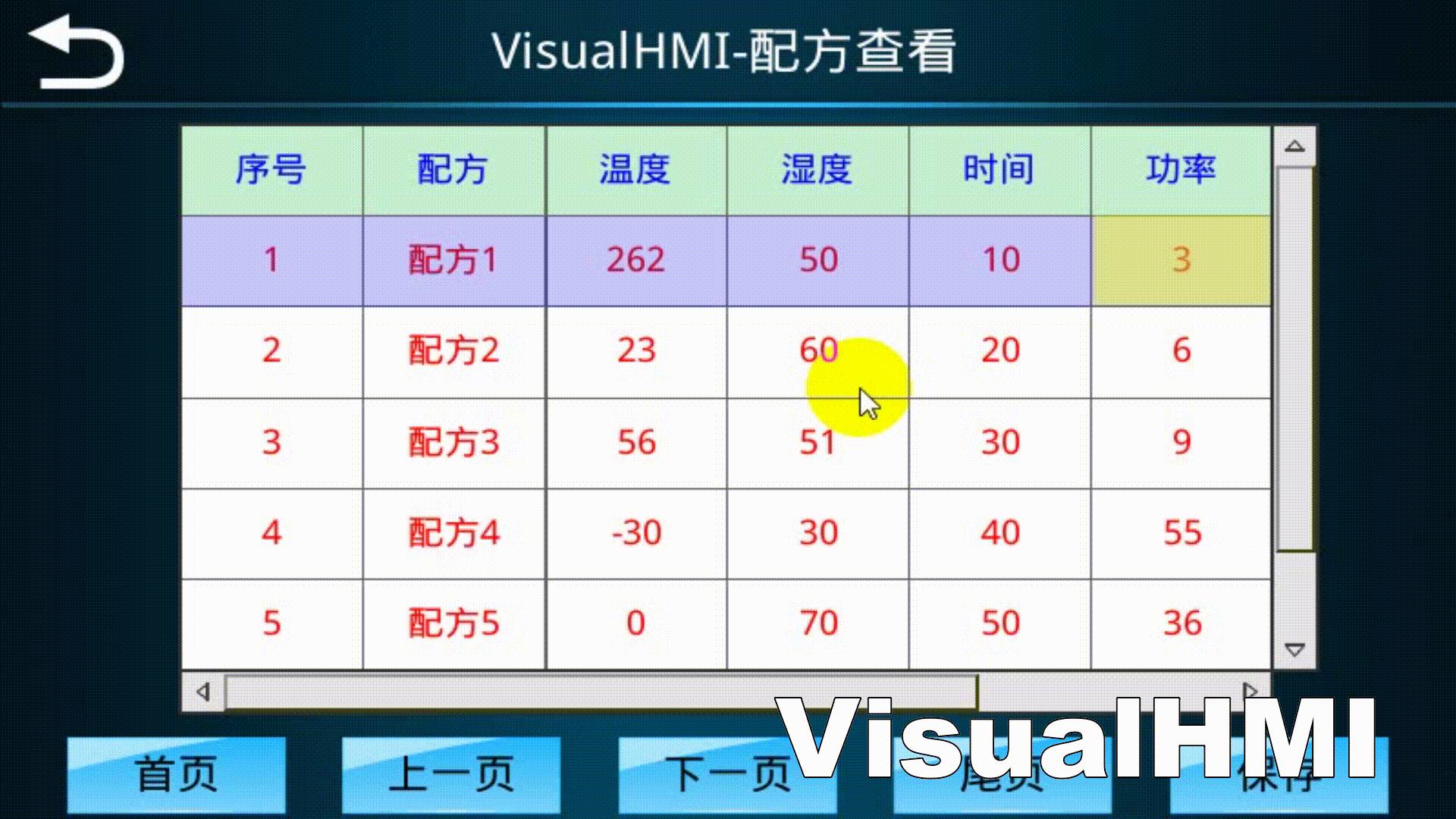

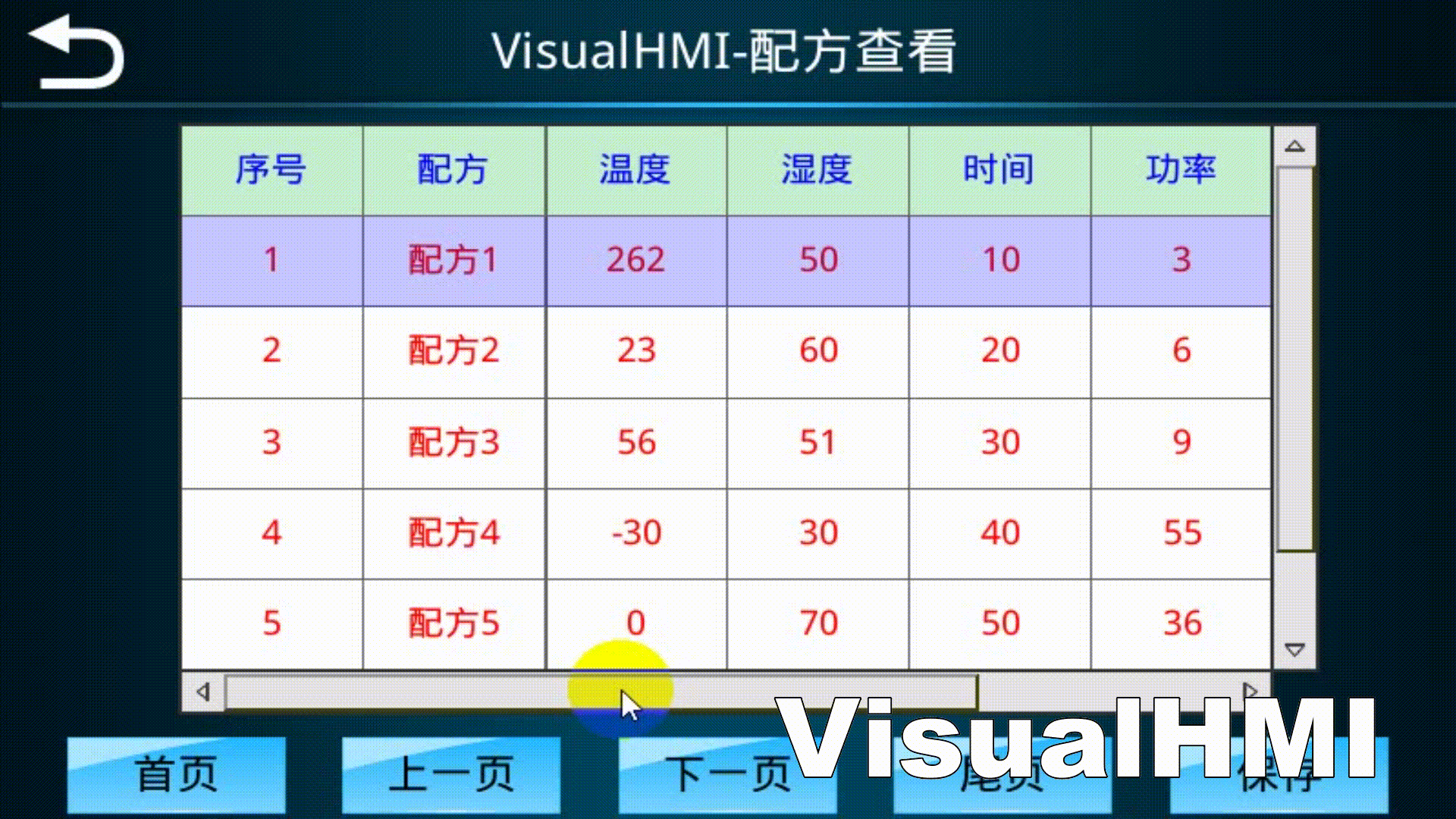

运行虚拟屏，数据记录控件显示配方的数据，通过滚动条拖到，可查看具体的数值，如下所示：

2.5.配方文件修改

2.5.1.工程配置

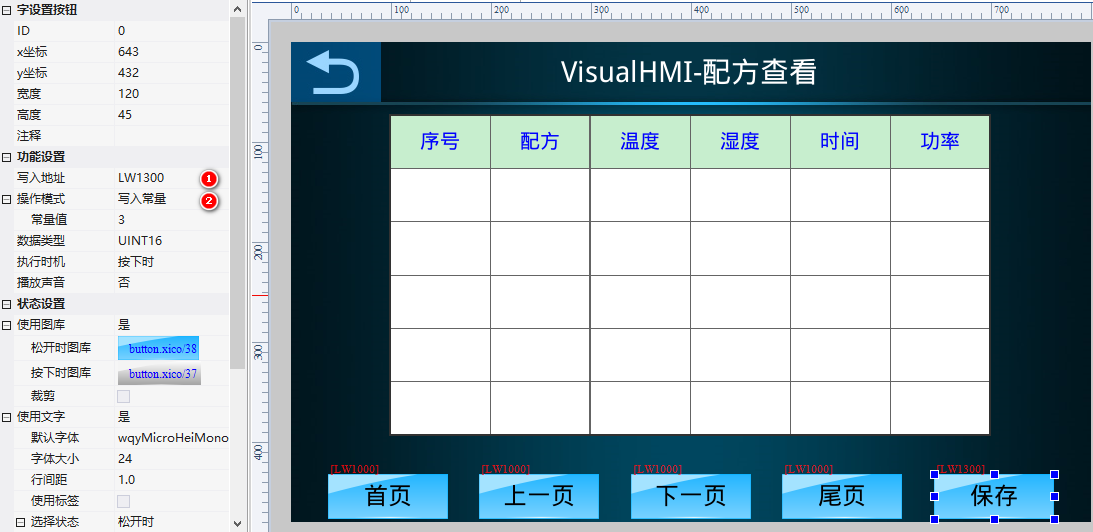

画面中添加一个字设置按钮，用于编辑表格后，保存配方，配置如下所示：

1. 写入地址：LW1300（和配方控制地址对应）

2. 操作模式：写入常量

   • 常量值：3

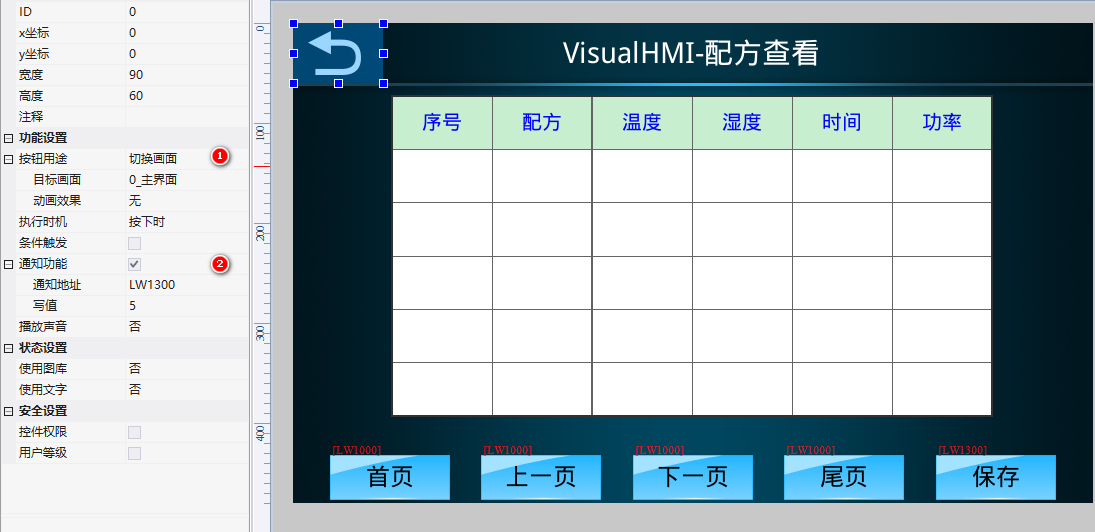

画面中添加一个功能按钮，用于退出编辑界面，“且在编辑表格不保存，退出时恢复修改前的参数值”，配置如下所示：

1. 按钮用途：切换画面

2. 通知功能：√

   • 通知地址：LW1300

   • 协值：5

v

2.5.2.运行预览

配方文件保存，工程编译下载到实体屏后。如编辑第一个条配方数据，保存后。切换配方索引，重新加载配方数据，配方1数据刷新，如下所示

配方文件修改后，不保存返回：工程编译下载到实体屏后。如编辑第一个条配方数据返回，仍显示编辑前的数据，如下所示
