VisualHMI - AV输入控件

什么是AV输入控件？

M系列支持两路AV输入，支持输入格式为CVBS ，输入信号为模拟信号PAL、NTSC，摄像头参数要求如下所示：

视频输入格式	CVBS
最大输入分辨率	≤1280（宽） *720（高）
信号制式	PAL 或者 NTSC

适用范围：VisualHMI - HMI&M系列(实体屏测试!)

相关例程下载链接：VisualHMI - AV输入控件(点击下载)

AV输入控件数功能设置属性如下所示：

播放模式：可以选择“自动”、“受控”。
- 自动：接入AV摄像头自动实时显示画面、断开AV输入关闭信号输入
- 受控：填入控制地址
  - Addr+0：0-停止、1-播放、2-暂停
  - Addr+1：0-通道1、1-通道2

M型系列的AV输入，图像会一直显示在最上层。如果将控件叠加放在AV控件上时，AV图像会将其他控件都覆盖，只能显示出AV图像。为此，我司针对有此类需求的客户，开放了对应底层播放API接口，让控件显示在图像上层，API函数接口如下所示

函数说明：

Min_Color：24位RGB颜色范围的最小值，例如0x00BFBFBF，R-BF/G-BF/B-BF；
Min_Color：24位RGB颜色范围的最大值，例如0x00C8C8C8，R-C8/G-C8/B-C8；
Match：6位的比较规则101010(2A)；10-R/10-G/10-B，代表颜色范围在0x00BFBFBF—0x00C8C8C8之间的颜色值经过比较后会被过滤。(0x00BFBFBF <= color <= 0x00C8C8C8之间的颜色会被过滤，其他颜色会显示出来)

function on_init()
　　　　set_color_key(0x00BFBFBF,0x00C8C8C8,0x0000002A)
end

[!note|tip:注意] set_color_key(Min_Color,Max_Color,Match)，此API接口函数必须要放在on_init()系统初始化函数中使用，默认在初始时配置的属性

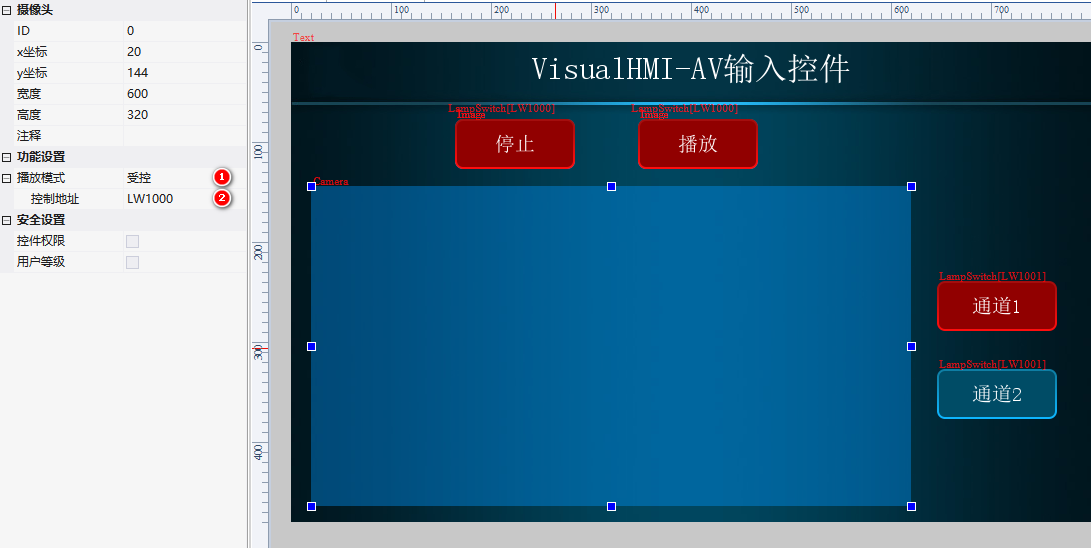

画面中添加一个【AV输入】控件，属性配置如下所示：

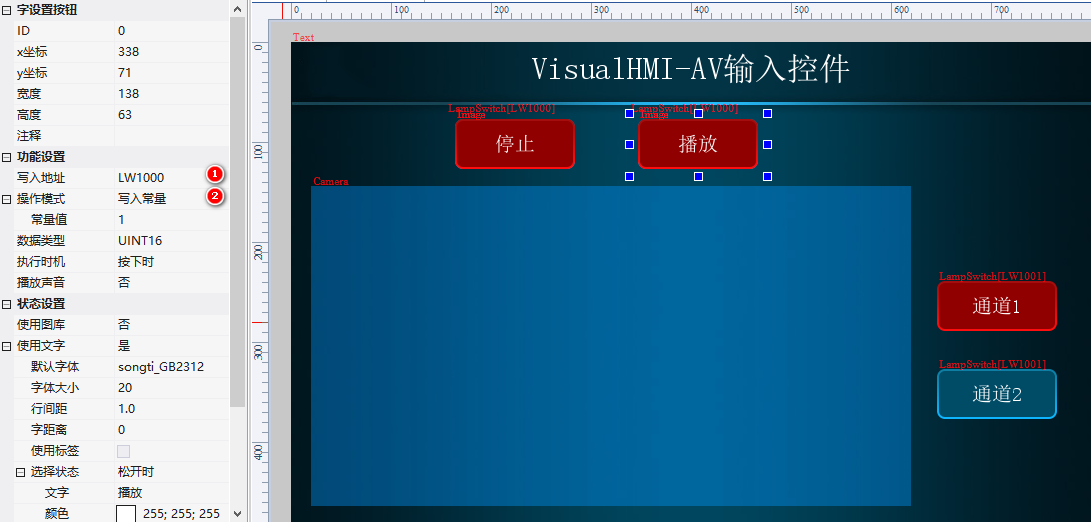

添加1个【字设置按钮】，用来播放控制功能，配置如下所示：

画面添加一个【图片】控件，用于播放被选中时显示效果，属性配置如下所示：

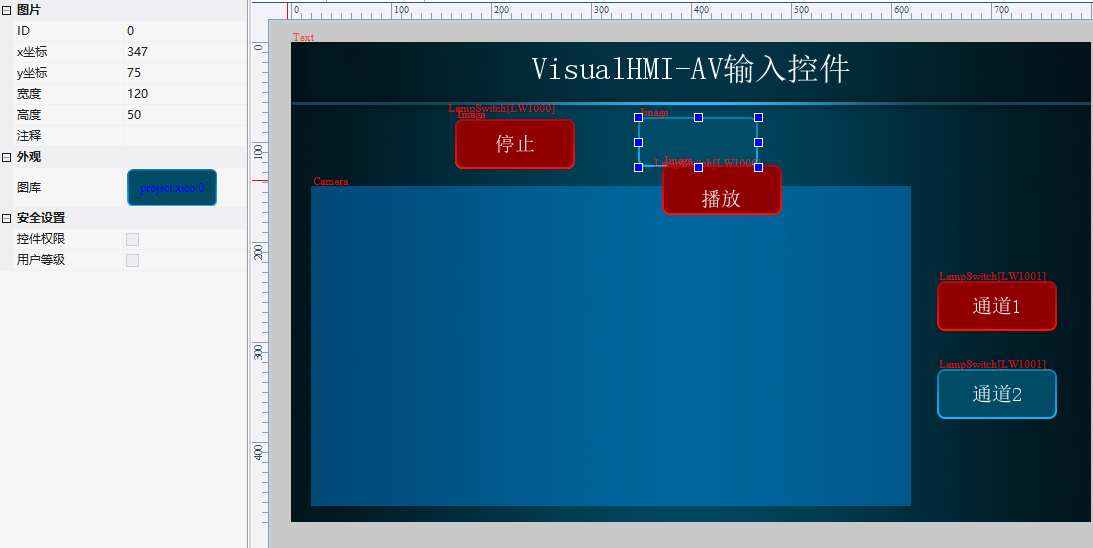

画面添加一个【图片】控件，用于播放控制，未选中的背景效果，属性配置如下所示

同理，停止的控制按钮配置类似，本处不在阐述

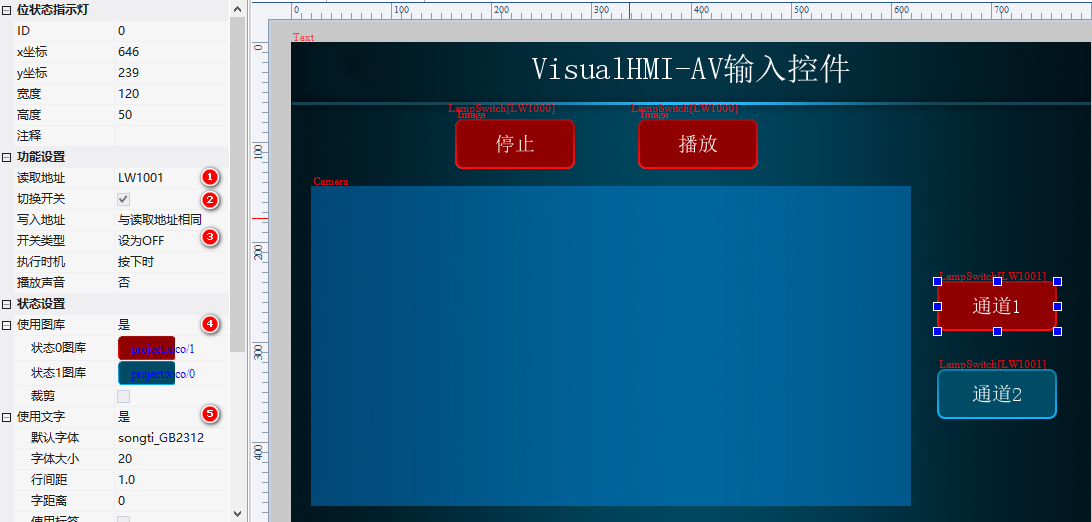

添加2个位状态指示灯控件，用来设置通道切换，通道1设置为0FF、通道2设置为ON。以通道1按钮为例，配置如下所示：

编译下载后，在实体屏测试，接上AV摄像头。点击播放、切换通道，实时显示AV画面
